챕터 2: 하드웨어 설치 | 13
Z490GTA EVO

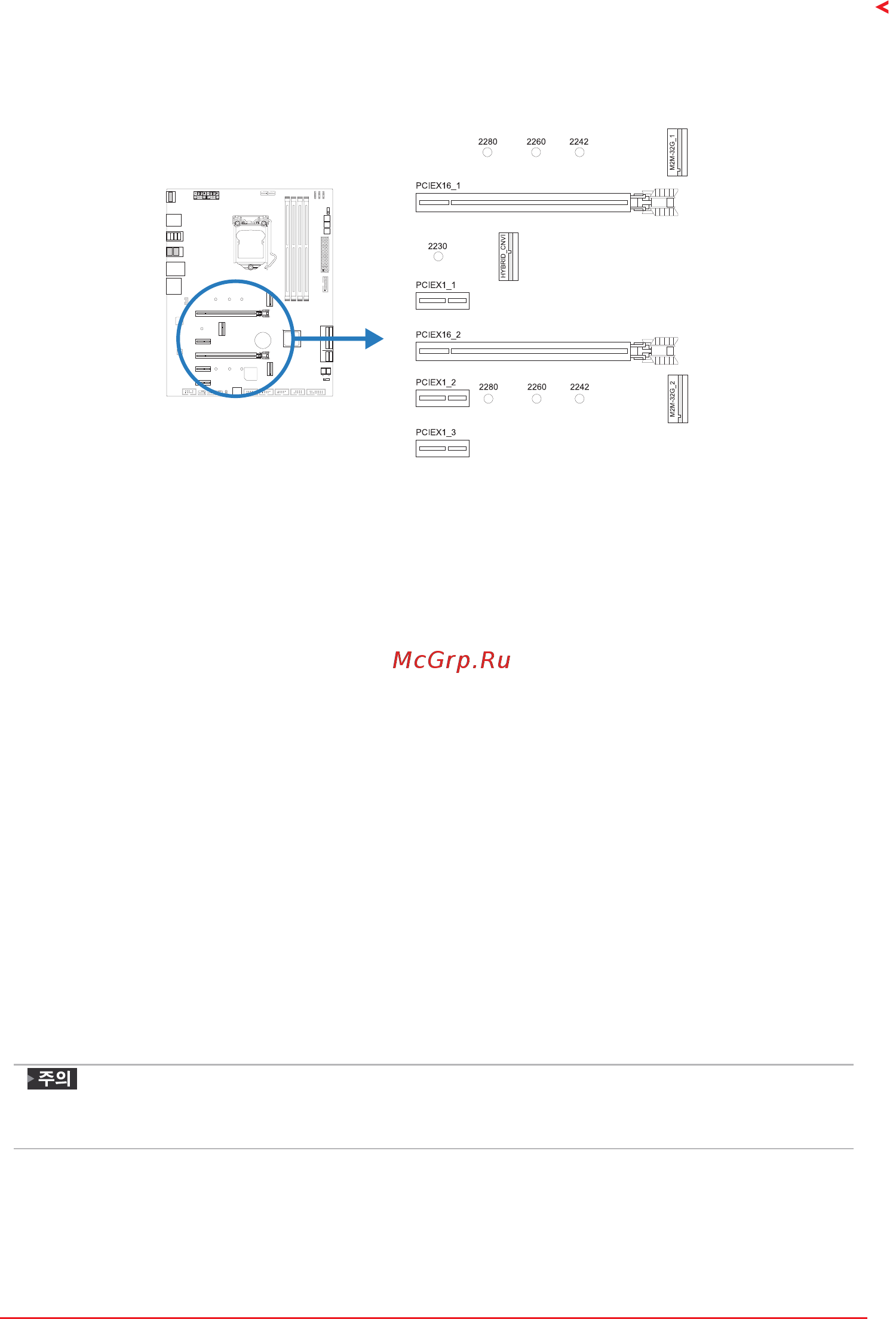

2�5 확장 슬롯
PCIEX16_1/ PCIEX16_2: PCI-Express 3세대 x16 슬롯
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 16GB/s이며
총 32GB/s입니다.
PCIEX1_1/ PCIEX1_2/ PCIEX1_3: PCI-Express 3세대 x1 슬롯
• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.
M2M_32G_1/ M2M_32G_2: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오. NVMe & AHCI
SSD 지원.
• 최대 3세대 x4(32Gb/s) M.2 SATA III (6.0 Gb/s) 모듈과 M.2 PCI Express 모듈을
지원합니다.
•
PCIe RAID 0, 1 & 인텔® 래피드 스토리지 기술, 인텔® 옵테인 기술 지원.
HYBRID_CNVI: M�2 (E Key) 슬롯 (M�2 (E Key) Wi-Fi 카드는 제공되지
않습니다)
• M.2 소켓 2230 타입 모듈을 지원합니다.
• WiFi / Bluetooth 모듈 및 인텔® CNVi 지원
»
M2M_32G_1 슬롯에 SATA SSD 모듈을 사용한다면, SATA_3U 커넥터는 사용할 수 없습니다.
»
M2M_32G_2 슬롯에 SATA SSD 모듈을 사용한다면, SATA_3L 커넥터는 사용할 수 없습니다.
