16 | 第二章: 硬體安裝

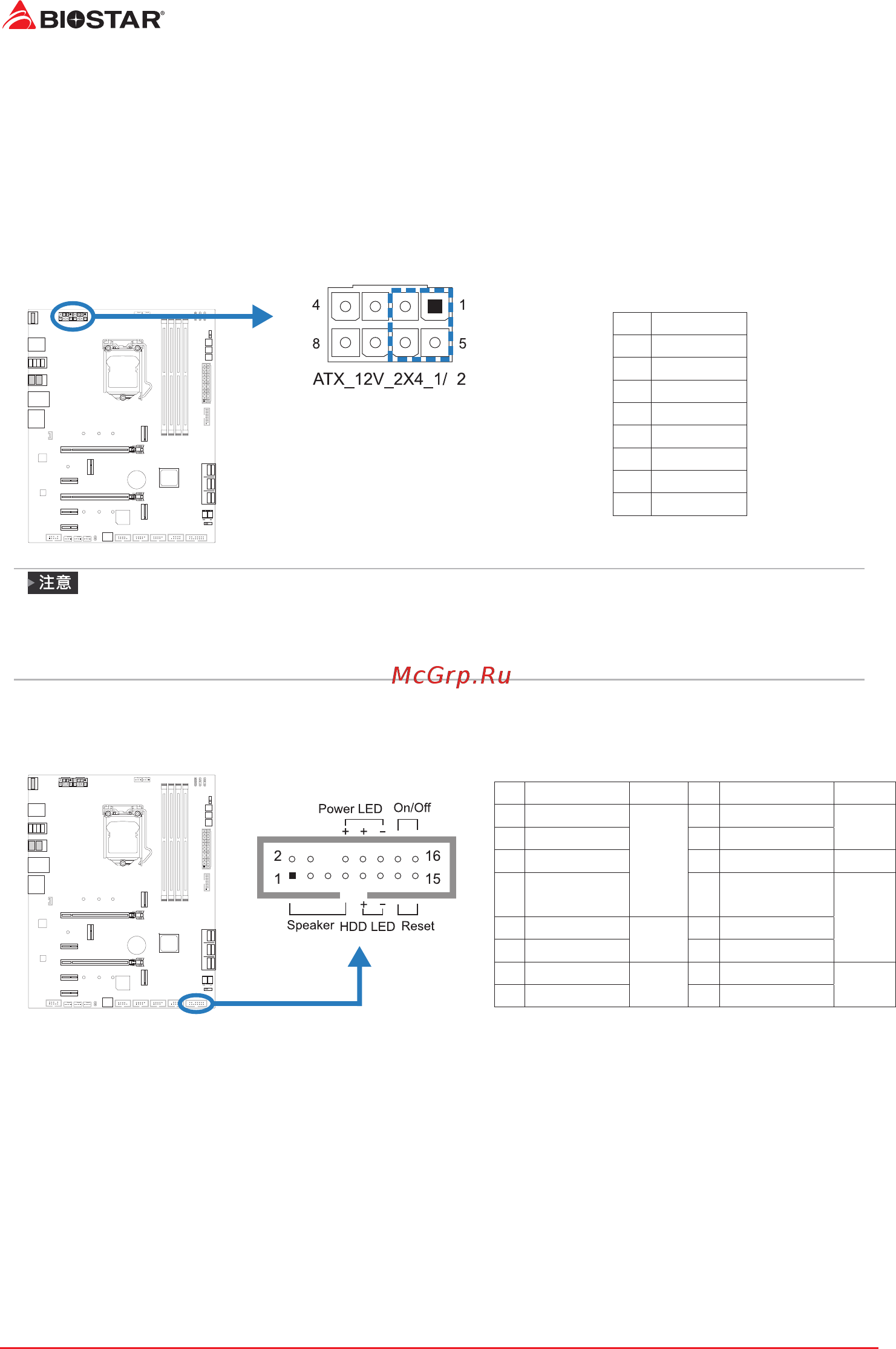

ATX_12V_2X4_1/ ATX_12V_2X4_2: ATX電源插槽
此接頭給CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請參考以下安裝方式：
1. 當電源設備具有兩個8針CPU電源插頭時：請安裝在ATX_12V_2X4_1和
ATX_12V_2X4_2上。
2. 當電源設備只有一個8針CPU電源插頭時：請將其安裝在ATX_12V_2X4_1或
ATX_12V_2X4_2中。
3. 當電源設備只有4針CPU電源插頭時：請安裝在ATX_12V_2X4_1的1-2-5-6針腳或
ATX_12V_2X4_2的1-2-5-6針腳上。
針 定義
1 +12V
2 +12V
3 +12V
4 +12V
5 接地
6 接地
7 接地
8 接地
»
開機前，請確保ATX、ATX_12V_2X4_1和ATX_12V_2X4_2插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議
您使用具有更高功率輸出的電源供應器。
F_PANEL: 前置面板接頭
此10針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈。
針 定義 功能 針 定義 功能
1 +5V
揚聲器
接頭
2 N/A
N/A
3 N/A 4 N/A
5 N/A 6 N/A N/A
7 揚聲器 8 Power LED (+)
電源指
示燈9 HDD LED (+)
硬碟指
示燈
10 Power LED (+)
11 HDD LED (-) 12 Power LED (-)
13 接地
重啓按
钮
14 電源按鈕
開機按
鈕
15 Reset control 16 接地
