Biostar Z490GTA EVO Версия 5.0 [104/133] 安裝m 2 cooling 散熱片

第二章: 硬體安裝 | 13

Z490GTA EVO

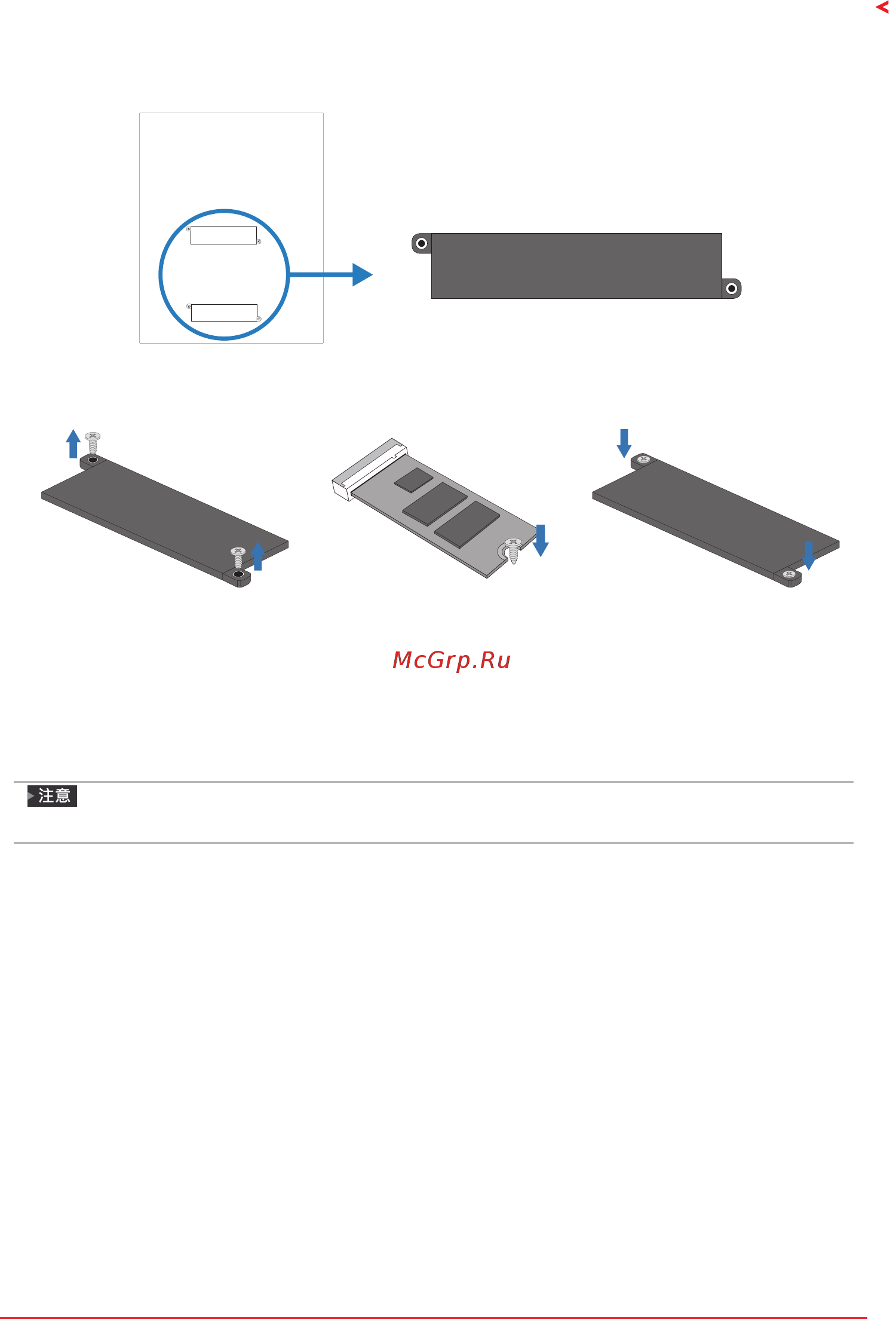

安裝M�2 COOLING 散熱片

移除M.2 COOLING 散熱片步驟：

步驟 1 ：

在M.2 COOLING散熱片的

邊緣有兩個螺絲，並在插入

M.2 SSD卡之前轉開螺絲。

步驟2 ：

將M.2 SSD卡插入M.2插槽

後，再將螺絲鎖到主板上。

步驟 3：

完成安裝M.2 SSD卡後，再

將M.2 COOLING散熱片放

在M.2插槽上，並轉緊螺絲

釘使散熱器固定至主板上。

請依照M.2COOLING 散熱片安裝步驟，移除M.2 COOLING 散熱片後，即可安裝M.2 SSD卡。
