Biostar Z490GTA EVO Версия 5.0 [5/133] Rear panel connectors

Chapter 1: Introducon | 5

Z490GTA EVO

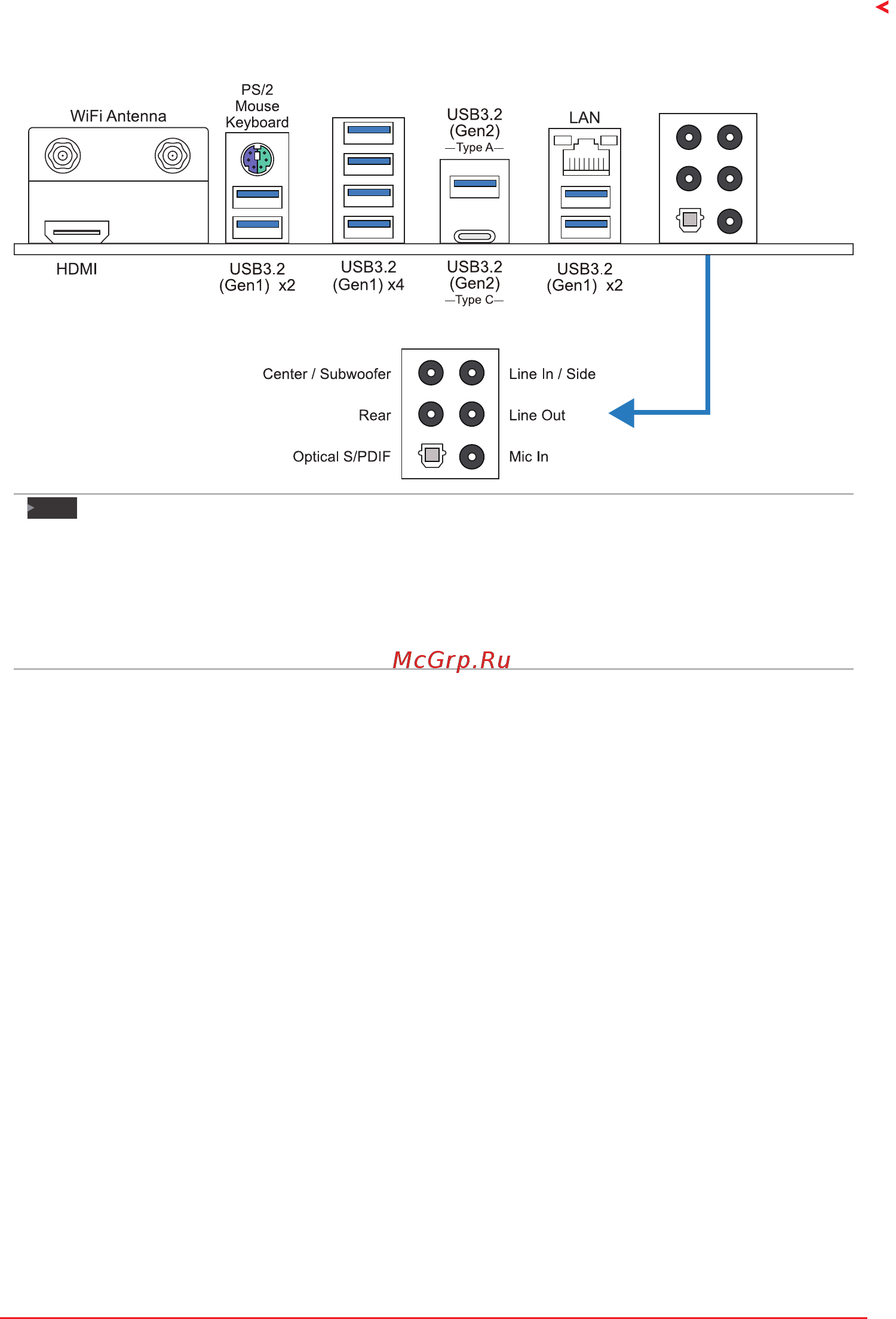

1.4 Rear Panel Connectors

Note

 HDMIportsonlyworkwithanIntel®integratedGraphicsProcessor.

 Maximumresoluon

HDMI:4096x2160@30Hz,compliantwithHDMI1.4



WhenusingthefrontHDaudiojackandplugintheheadset,therearsoundwillbeautomacally

Disabled.



TheWiFiantennaallowsyoutoconnecttotheEKEYmoduleandusetheWiFiinterface.
