Biostar Z490GTA EVO Версия 5.0 [96/133] 4 後側面板介面

第一章: 主板介绍 | 5

Z490GTA EVO

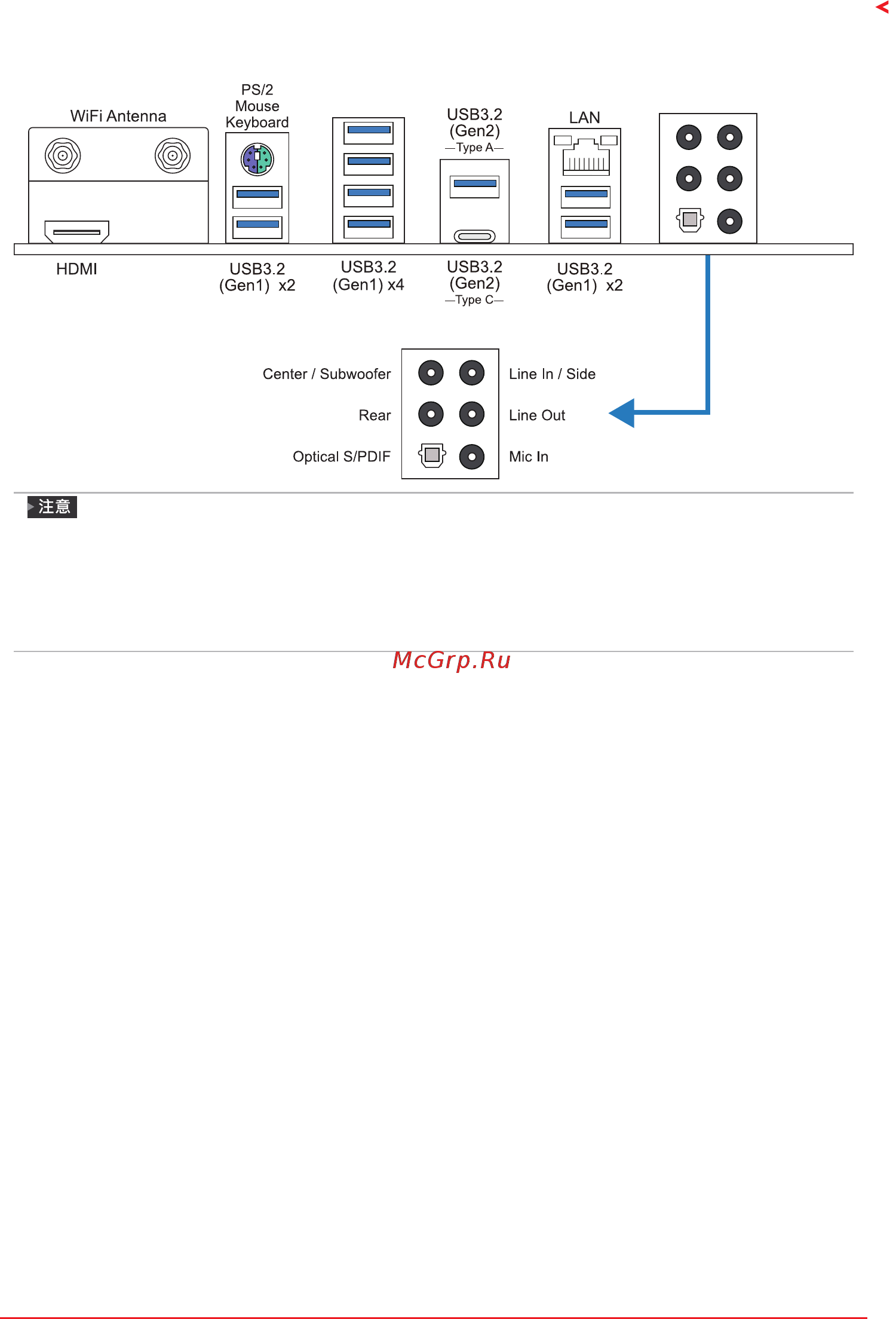

1�4 後側面板介面

僅Intel集成顯卡處理器支援HDMI連接埠。

最大解析度：

HDMI: 4096 x 2160 @30Hz，符合HDMI 1.4規範

當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。

WiFi天線可提供您連接到E KEY模組並使用WiFi接頭。
