Biostar Z490GTA EVO Версия 5.0 [66/133] F_panel 전면 패널 헤더
![Biostar Z490GTA EVO Версия 5.0 [66/133] F_panel 전면 패널 헤더](/views2/1707890/page66/bg42.png)

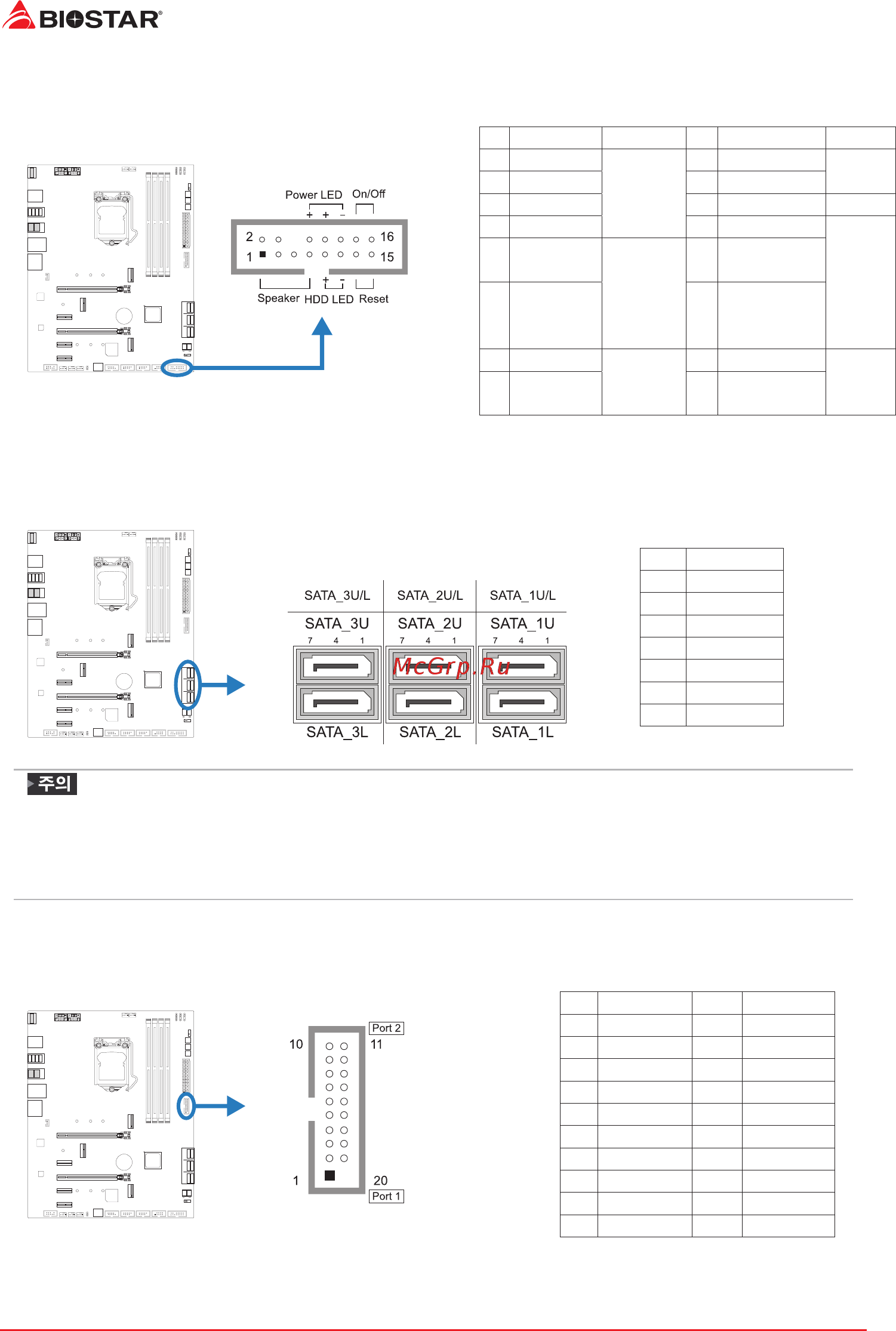

18 | 챕터 2: 하드웨어 설치
F_PANEL: 전면 패널 헤더
이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.
핀 배열 기능 핀 배열 기능
1 +5V
스피커
커넥터
2 N/A
N/A
3 N/A 4 N/A
5 N/A 6 N/A N/A
7 Speaker 8 Power LED (+)
파워 LED
9
HDD LED
(+)
하드드라
이브 LED
10 Power LED (+)
11
HDD LED
(-)
12 Power LED (-)
13 Ground
리셋 버튼
14 Power button
전원
버튼
15
Reset
control
16 Ground
SATA_1U/ SATA_1L/ SATA_2U/ SATA_2L/ SATA_3U/ SATA_3L: 시리얼 ATA
커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀 배열
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
»
M2M_32G_1 슬롯에 SATA SSD 모듈을 사용하는 경우 SATA_3U 커넥터는 사용할 수
없습니다.
»
M2M_32G_2 슬롯에 SATA SSD 모듈을 사용하는 경우 SATA_3L 커넥터는 사용할 수
없습니다.
F_USB32: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀 배열 핀 배열
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
