24 | 第三章: UEFI BIOS和軟體

7. 當系統啟動並顯示全螢幕標誌時，按<DEL>鍵進入BIOS設定。

進入BIOS設定程式後，請選擇<Save＆Exit>，使用<Restore Defaults>功能下載系統

優化預設值，然後選擇<Save Changes and Reset>以重新啟動電腦。完成BIOS更新。

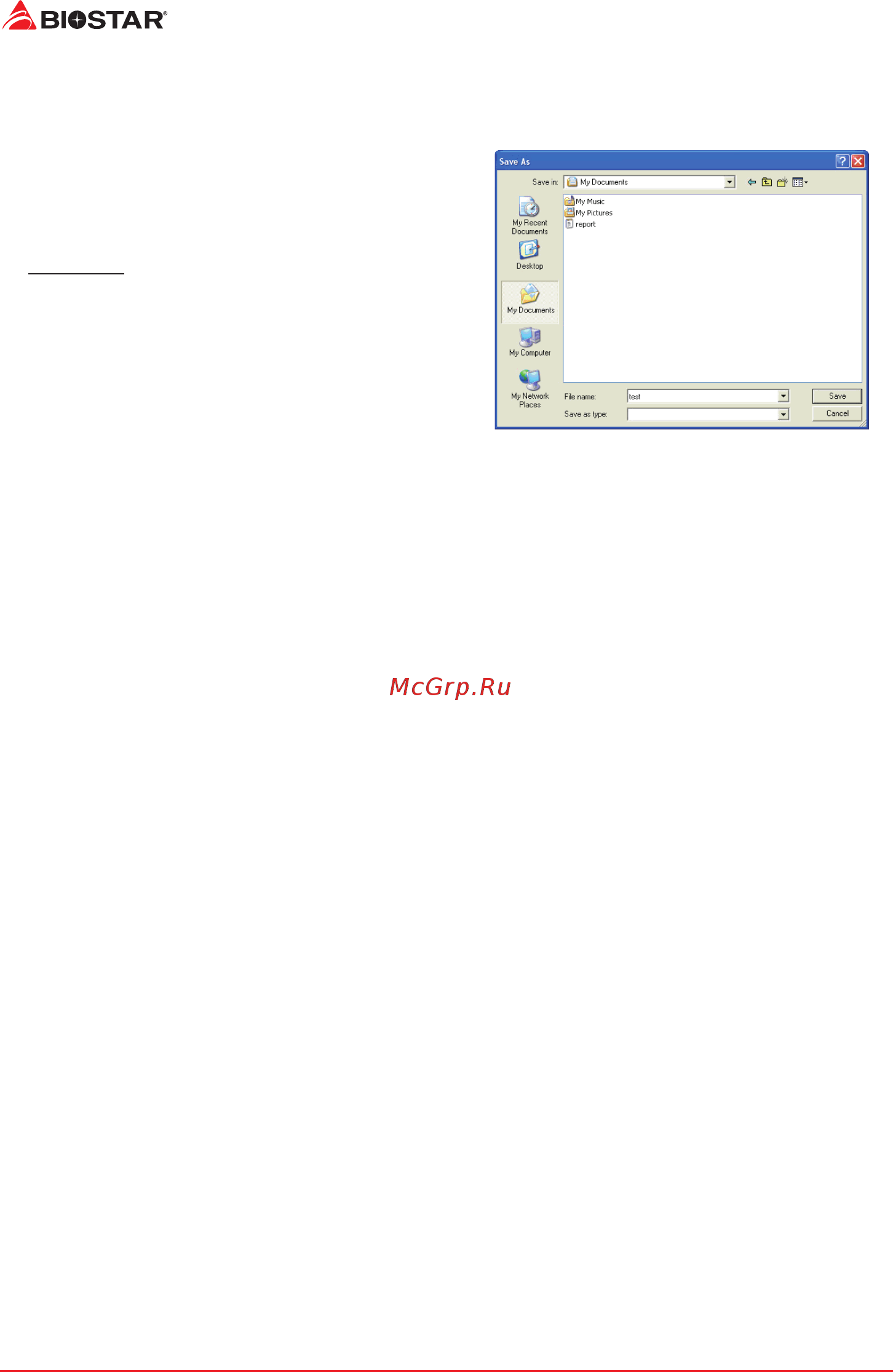

BIOS備份

點擊BIOS備份按鈕，選擇備份檔案內的合適目

錄命名，然後點擊”Save”。
