26 | 第三章: UEFI BIOS和軟體
RACING GT EVO Utility
RACING GT EVO軟體配置數個映泰的實用程式，使用戶更方便操作，並允許用戶可依
序使用這些實用程式。
»
RACING GT EVO軟體之選單内 容 將 略 有 不 同，具 體 項 目配 置 取 决 於 用 户所 使 用 的 主 板。
»
安裝或删除軟體後，請重新啓動電腦。

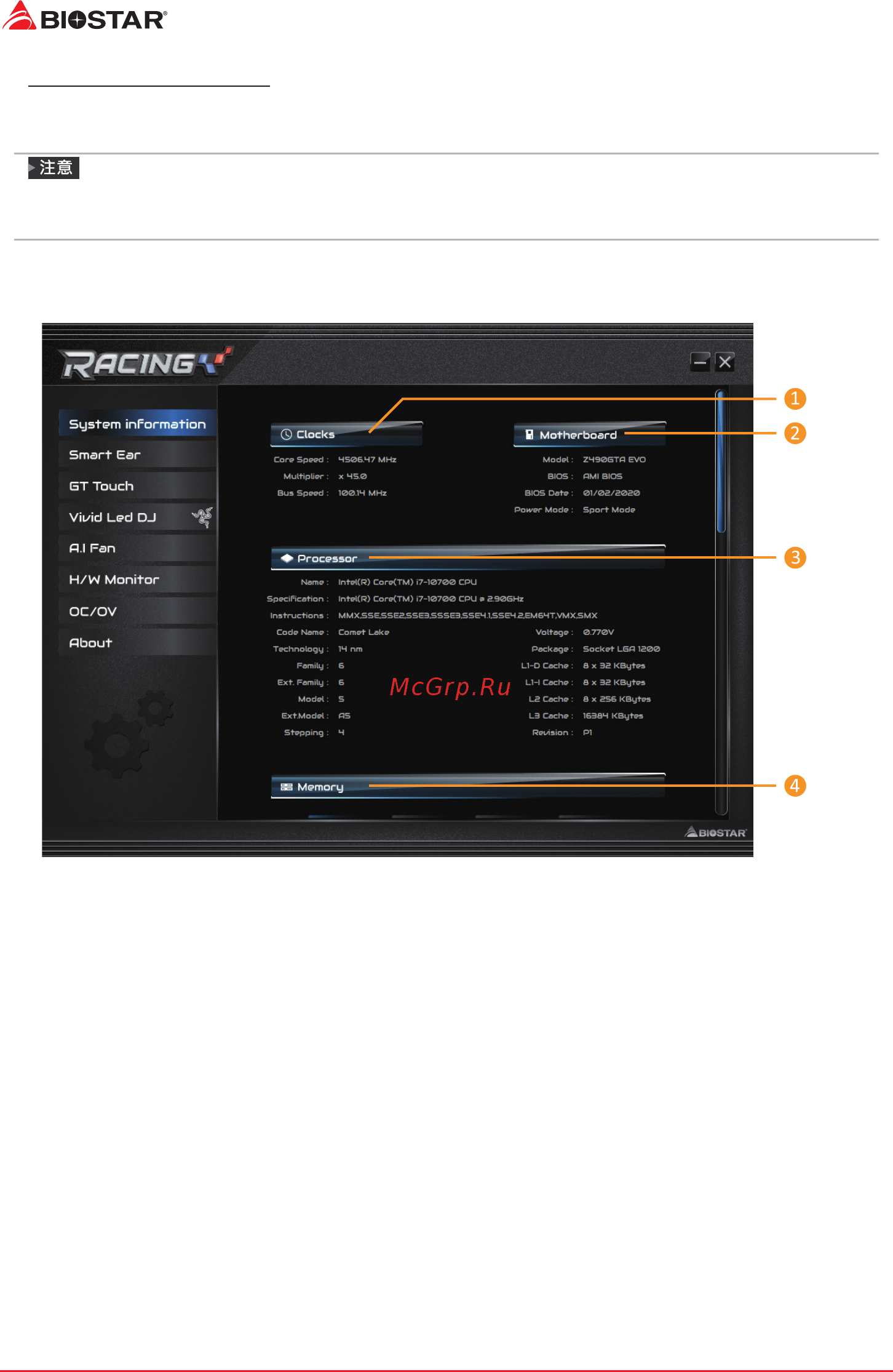

系統訊息(System information)
提供您基本系統訊息概述。
1� 時脈頻率(Clocks)：顯示核心頻率、倍頻和匯流排速度。
2� 主板(Motherboard)：顯示主板訊息。
3� 處理器(Processor)：顯示處理器訊息。
4� 記憶體(Memory)：顯示記憶體訊息。
»
點選不同的記憶體插糟按鈕將可瞭解記憶體的相關訊息內容。
