28 | 第三章: UEFI BIOS和軟體

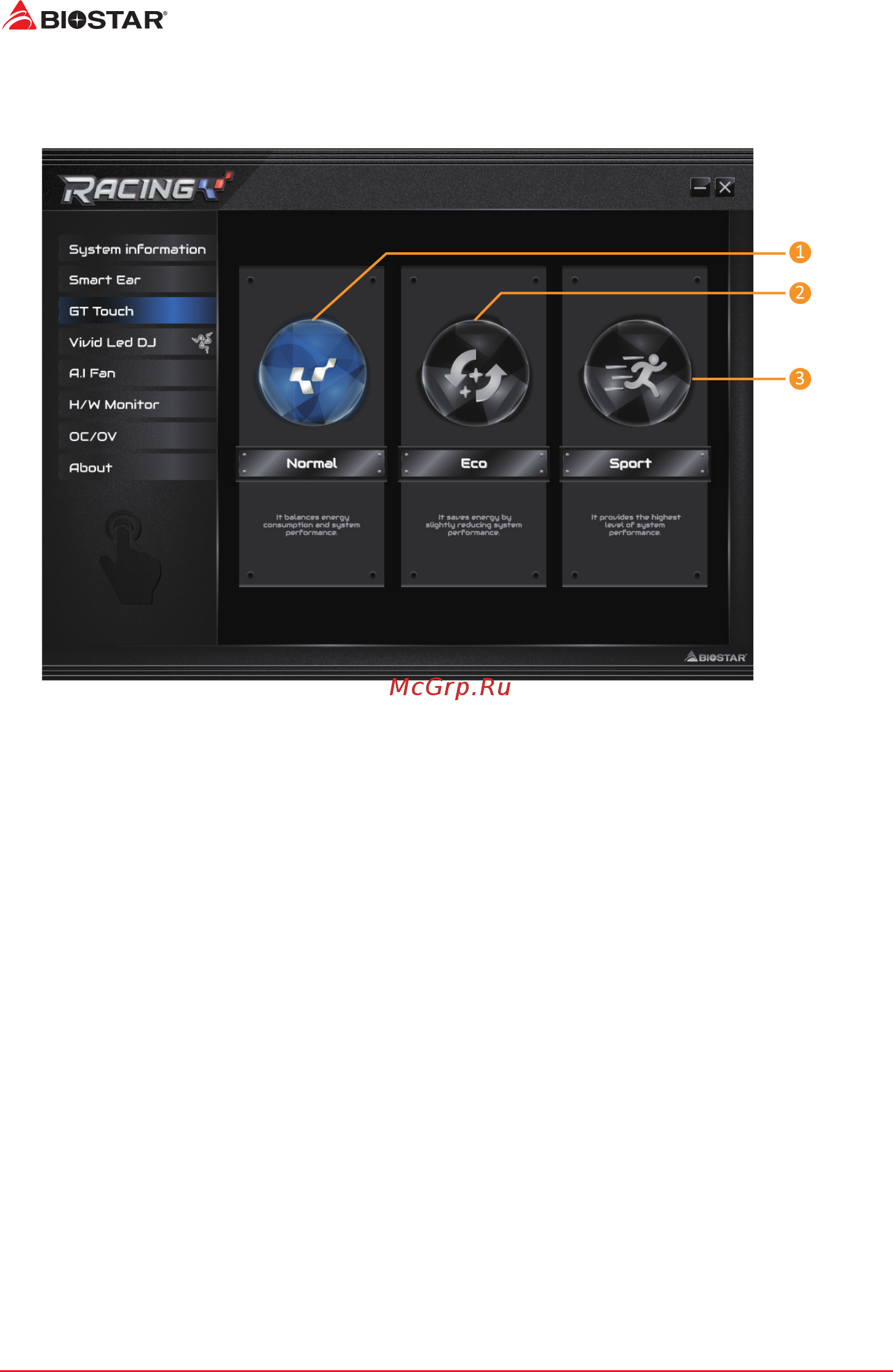

能效控制(GT Touch)

GT Touch允許您在Windows環境中運轉RACING GT EVO程式時調整正常，ECO和運

動模式。

1� 標準模式(Normal)：自動平衡系統性能與電源消耗。

2� 節能模式(ECO)：稍微地降低系統性能以節省能源。

3� 運動模式(Sport)：以最大限度提高系統性能。
