Содержание
- Fcc information and copyright 1
- Appendix i specifications in other languages 42 2
- Chapter 1 introduction 3 2
- Chapter 2 hardware installation 7 2
- Chapter 3 uefi bios software 21 2
- Chapter 4 useful help 35 2
- Fcc information and copyright 1 2
- Table of contents 2
- 1 before you start 3
- Chapter 1 introduction 3
- Package checklist 3
- 3 specifications 4
- Chapter 1 introduction 4
- Chapter 1 introduction 5 5
- Rear panel connectors 5
- Z490gta evo 5
- Chapter 1 introduction 6
- Motherboard layout 6
- Chapter 2 hardware installation 7
- Chapter 2 hardware installation 7 7
- Install central processing unit cpu 7
- Step 1 locate the cpu socket on the motherboard 7
- Step 2 pull the socket locking lever out from the socket and then raise the lever up 7
- Step 3 remove the pin cap 7
- Z490gta evo 7
- Install a heatsink 9
- Chapter 2 hardware installation 10
- Connect cooling fans 10
- Cpu_fan cpu_opt cpu fan header 10
- Cpu_fan cpu_opt sys_fan1 2 3support4 pinand3 pinheadconnectors whenconnecting withwiresontoconnectors pleasenotethattheredwireisthepositiveandshouldbeconnectedto pin 2 andtheblackwireisgroundandshouldbeconnectedtopin 1 gnd cpufanheader cpu_opt supportwatercoolingfanandcpufan 10
- Ddr4 modules 10
- Install system memory 10
- Sys_fan1 sys_fan2 sys_fan3 system fan header 10
- These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 10
- Chapter 2 hardware installation 11 11
- Dual channel memory installation 11
- Memory capacity 11
- O means memory installed x means memory not installed 11
- Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 11
- Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 11
- Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 11
- Z490gta evo 11
- Expansion slots 12
- Hybrid_cnvi m e key socket m e key wi fi card is not provided 12
- M2m_32g_1 m2m_32g_2 m m key socket 12
- Pciex16_1 pciex16_2 pci express gen3 x16 slots 12
- Pciex1_1 pciex1_2 pciex1_3 pci express gen3 x1 slots 12
- Chapter 2 hardware installation 13 13
- Install an expansion card 13
- Install m cooling heatsink 13
- Step 1 13
- Step 2 13
- Step 3 13
- Z490gta evo 13
- Bios_sw1 dual bios switch 14
- Jcmos1 clear cmos jumper 14
- Jumper switch setting 14
- Atx atx power source connector 15
- Chapter 2 hardware installation 15 15
- For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 15
- Headers connectors 15
- Ln2_sw1 ln2 mode switch 15
- Wearenotresponsibleforthedamagesorriskscausedbyoverclocking 15
- When the ln2 mode is on the cpu will run at its lowest frequency e g 800mhz to avoid unexpected system shutdown 15
- Z490gta evo 15
- Atx_12v_2x4_1 atx_12v_2x4_2 atx power source connector 16
- Beforeyoupoweronthesystem pleasemakesurethatbothatx atx_12v_2x4_1and atx_12v_2x4_2connectorshavebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 16
- Chapter 2 hardware installation 16
- F_panel front panel header 16
- The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please refer to the following methods to install 1 when power supply has two 8 pin cpu power plugs please install at atx_12v_2x4_1 and atx_12v_2x4_2 2 when power supply has only one 8pin cpu power plug please install it in atx_12v_2x4_1 or atx_12v_2x4_2 3 when the power supply has only a 4 pin cpu power plug please install on pin 1 2 5 6 of atx_12v_2x4_1 or pin 1 2 5 6 of atx_12v_2x4_2 16
- This 16 pin header includes power on reset hdd led power led and speaker connection 16
- Chapter 2 hardware installation 17 17
- F_usb1 f_usb2 header for usb 2 ports at front panel 17
- F_usb32 header for usb 3 gen1 ports at front panel 17
- Sata_1u sata_1l sata_2u sata_2l sata_3u sata_3l serial ata connectors 17
- These connectors connect to sata hard disk drives via sata cables 17
- This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 17
- Whenusingsatassdmoduleonm2m_32g_1slot thesata_3uconnectorwillbedisabled whenusingsatassdmoduleonm2m_32g_2slot thesata_3lconnectorwillbedisabled 17
- Z490gta evo 17
- Chapter 2 hardware installation 18
- Com serial port header 18
- F_audio1 front panel audio header 18
- Tbt1 thunderbolt 3 header 18
- The motherboard has a serial port header for connecting rs 232 port 18
- This header allows user to add additional thunderbolt ports on the pc front panel and also can be connected with a wide range of external peripherals 18
- This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 18
- Whenusingthefronthdaudiojackandplugintheheadset therearsoundwillbeautomatically disabled itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 18
- Buttons indicators leds 19
- Chapter 2 hardware installation 19 19
- Cl_cmos_btn press the button 1 2 seconds to load the bios defaults reset touch this button to reboot the system power touch this button to turn on off the system 19
- Ensureproperpinconnectingtoyourleddevice wrongconnectionmaydamageyourleddeviceor motherboard the12v_ledconnectorsupportsto5050rgbledstripswiththemaximumpowerratingof3a 12v the5v_ledconnectorsupportsupto300ledsws2818bindividuallyaddressablergbledstrips withthemaximumpowerratingof3a 5v pleaseusethevividleddjsoftwaretocontroltheleds fordetailedsoftwaresettinginformation refertochapter3 19
- On board buttons 19
- This header providers 12v power and rgb control pins for rgb led device 5050 smd 19
- This header providers 5v power and data control pins for rgb led device ws2818b 19
- V_led rgb led device 5050 smd header 19
- V_led1 5v_led2 addressable rgb led device ws2818b header 19
- Z490gta evo 19
- Indicators 20
- Bios update 21
- Chapter 3 uefi bios software 21
- Uefi bios setup 21
- Installing software 25
- Launching software 25
- Software 25
- Chapter 4 useful help 35
- Driver installation 35
- Ami bios beep code 36
- Ami bios post code 36
- Boot block beep codes 36
- Chapter 4 useful help 36
- Post bios beep codes 36
- Chapter 4 useful help 37 37
- Z490gta evo 37
- After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 38
- Chapter 4 useful help 38
- Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 38
- In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 38
- Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 38
- Troubleshooting 38
- When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 38
- Raid definitions 39
- Raid functions 39
- Intel optane technology powered by 3d xpoint memory 41
- Appendix i specifications in other languages 42
- Arabic 42
- Appendix i specifications in other languages 43 43
- German 43
- Z490gta evo 43
- Appendix i specifications in other languages 44
- Russian 44
- Appendix i specifications in other languages 45 45
- Spanish 45
- Z490gta evo 45
- Appendix i specifications in other languages 46
- Appendix i specifications in other languages 47 47
- Z490gta evo 47
- Fcc조항 49
- 면책 설명 49
- 정전기방지 조작 규칙 49
- 있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원 이꺼진상태인지반드시확인하시기바랍니다 당사는본 조작 규칙이나 안전 사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다 50
- 목차 51
- 챕터 1 들어가는 글 4 51
- 챕터 2 하드웨어 설치 8 51
- 챕터 3 uefi 바이오스 소프트웨어 22 51
- 챕터 4 유용한 도움말 36 51
- 1 시작하기에 앞서 52
- 2 패키지 체크리스트 52
- 챕터 1 들어가는 글 52
- 3 사양 53
- Z490gta evo 53
- 챕터 1 들어가는 글 5 53
- 4 후면 패널 커넥터 54
- 챕터 1 들어가는 글 54
- 5 마더보드 레이아웃 55
- Z490gta evo 55
- 챕터 1 들어가는 글 7 55
- 1 cpu 설치 56
- 챕터 2 하드웨어 설치 56
- Z490gta evo 57
- 단계 cpu를단단히 고정하고레버를아래로잠근후설치를완료합니다 57
- 단계 엄지와 검지로 지시방향과 같이 cpu를 잡아 주십시오 홈에 맞추어 cpu를 아래로놓아 주십시오 57
- 챕터 2 하드웨어 설치 9 57
- 2 cpu 쿨러 설치 58
- 단계 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 cpu 쿨러가 장착되도록 합니다 각잠금장치가정상적으로잠기면 딸깍하는 소리가 납니다 58
- 단계 설치된 cpu 위에 cpu 쿨러를놓고 네 개의잠금장치가 메인보드의 cpu 소켓 주변 홀에 정확히 위치하는지확인합니다 방향에 맞춰 조립하고 cpu 팬 커넥터에 팬 케이블과 가장 가깝게 위치하도록하십시오 58
- 챕터 2 하드웨어 설치 58
- 3 쿨링 팬 연결 59
- 4 시스템 메모리 설치 59
- Cpu_fan cpu_opt cpu 팬 헤더 59
- Cpu_fan cpu_opt sys_fan1 2 3은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 cpu 팬 헤더 cpu_opt 수냉식 팬 및 cpu 팬을 지원합니다 59
- Ddr4 모듈 59
- Sys_fan1 sys_fan2 sys_fan3 시스템 팬 헤더 59
- Z490gta evo 59
- 챕터 2 하드웨어 설치 11 59
- 쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 59
- O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 60
- 단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 60
- 단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다 60
- 듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다 동일 용량의 메모리 한 짝 2개를 아래의표와 같이 설치하여 주십시오 60
- 듀얼 채널 메모리 설치 60
- 메모리 용량 60
- 챕터 2 하드웨어 설치 60
- 5 확장 슬롯 61
- Hybrid_cnvi m 2 e key 슬롯 m 2 e key wi fi 카드는 제공되지 않습니다 61
- M2m_32g_1 m2m_32g_2 m 2 m key 슬롯 61
- Pciex16_1 pciex16_2 pci express 3세대 x16 슬롯 61
- Pciex1_1 pciex1_2 pciex1_3 pci express 3세대 x1 슬롯 61
- M 2cooling 히트싱크 62
- 확장 카드 설치 62
- 6 점퍼 스위치 설정 63
- Jcmos1 cmos 클리어 점퍼 63
- Bios_sw1 듀얼 바이오스 스위치 64
- Ln2 모드가 켜지면 cpu는 예기치못한 시스템 셧다운을 방지하기 위해 가장 낮은 클럭 e g 800mhz 으로 동작하게 됩니다 64
- Ln2_sw1 ln2 모드 스위치 64
- 듀얼 바이오스 스위치는 사용자에게 바이오스 롬 rom1a rom2a 중 원하는 바이오스를 선택하여 부팅할 수 있게 합니다 64
- 챕터 2 하드웨어 설치 64
- 7 헤더 커넥터 65
- Atx atx 전원 커넥터 65
- Atx_12v_2x4_1 atx_12v_2x4_2 atx 전원 커넥터 65
- Z490gta evo 65
- 더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 65
- 시스템을 켜기 전 atx atx_12v_2x4_1과 atx_12v_2x4_2 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다 65
- 이 커넥터는 cpu 전력 회로로 12v를 공급합니다 다음 cpu 전원 플러그 설치 방법을 참조하십시오 1 전원 공급 장치에 8 핀 cpu 전원 플러그가 2 개있는 경우 atx_12v_2x4_1 및 atx_12v_2x4_2에 설치하십시오 2 전원 공급 장치에 8 핀 cpu 전원 플러그가 하나만있는 경우 atx_12v_2x4_1 또는 atx_12v_2x4_2에 설치하십시오 3 전원 공급 장치에 4 핀 cpu 전원 플러그 만있는 경우 atx_12v_2x4_1의 1 2 5 6 핀 또는 atx_12v_2x4_2의 1 2 5 6 핀에 설치하십시오 65
- 챕터 2 하드웨어 설치 17 65
- F_panel 전면 패널 헤더 66
- F_usb32 전면 패널 usb 3 2 1세대 포트용 헤더 66
- M2m_32g_1 슬롯에 sata ssd 모듈을 사용하는 경우 sata_3u 커넥터는 사용할 수 없습니다 m2m_32g_2 슬롯에 sata ssd 모듈을 사용하는 경우 sata_3l 커넥터는 사용할 수 없습니다 66
- Sata_1u sata_1l sata_2u sata_2l sata_3u sata_3l 시리얼 ata 커넥터 66
- 이 16핀 헤더는 파워 온 리셋 hdd led 파워 led 스피커 연결을 포함하고 있습니다 66
- 이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 66
- 이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 66
- 챕터 2 하드웨어 설치 66
- F_audio1 전면 패널 오디오 헤더 67
- F_usb1 f_usb2 전면 패널 usb 2 0 포트용 헤더 67
- Pc전면패널은부가된thunderbolt포트를지원하며주변장치에도연결즉시사용가능합니다 67
- Tbt1 thunderbolt 3커넥터 67
- Z490gta evo 67
- 이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 67
- 이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 67
- 전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 메인보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하기를 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 67
- 챕터 2 하드웨어 설치 19 67
- Com 직렬포트 68
- Led 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오 잘못된 연결은 led 장치또는 메인보드에 손상을 줄 수 있습니다 12v_led 커넥터는 최대 정격 전력이 3a 12v 인 5050 rgb led 스트립을 지원합니다 5v_led 커넥터는 최대 300 개의 led를 지원합니다 ws2818b 개별적으로 주소 지정 가능한 rgb led 스트립은 최대 정격 전력이 3a 5v 입니다 vivid led dj 소프트웨어를 사용하여 led를 제어하십시오 자세한 소프트웨어 설정 정보는 3 장을 참조하십시오 68
- V_led rgb led 장치 5050 smd 헤더 68
- V_led1 5v_led2 addressable rgb led 장치 ws2818b 헤더 68
- 본 메인 보드는 1개의 직렬포트가 있으며rs 232커넥터를 연결할 수 있습니다 68
- 이 헤더는 rgb led 장치 5050 smd 에 12v 전력과 rgb 컨트롤 핀을 제공합니다 68
- 이 헤더는 rgb led 장치 ws2818b 를위한 5v 전원 및 데이터 제어 핀을 제공합니다 68
- 챕터 2 하드웨어 설치 68
- 8 터치버튼 인티케이터 leds 69
- 인디케이터 69
- 터치버튼 69
- 1 uefi 바이오스 설정 70
- 2 바이오스 업데이트 70
- 챕터 3 uefi 바이오스 소프트웨어 70
- 3 소프트웨어 74
- 소프트웨어의 설치 74
- 소프트웨어의 실행 74
- 1 드라이버 설치 84
- 챕터 4 유용한 도움말 84
- 2 ami 바이오스 비프 코드 85
- 3 ami 바이오스 포스트 코드 85
- Post 바이오스 비프 코드 85
- Z490gta evo 85
- 부트 블록 비프 코드 85
- 챕터 4 유용한 도움말 37 85
- 챕터 4 유용한 도움말 86
- 4 문제 해결 87
- 5 raid 기능 88
- 6 인텔 옵테인 기술 3d xpoint 메모리로 구동 91
- Fcc條款 92
- 免責說明 92
- 防靜電操作規則 92
- 19 第三章 uefi bios和軟體 21 93
- 目錄 93
- 第一章 主板介绍 3 93
- 第二章 硬體安装 7 93
- 第四章 幫助訊息 35 93
- 附錄 產品中有毒有害物質或元素的名稱及含量 42 93
- 1 前言 94
- 2 包裝配件 94
- 第一章 主板介绍 94
- 3 主板特性 95
- 第一章 主板介绍 95
- 4 後側面板介面 96
- Z490gta evo 96
- 第一章 主板介绍 5 96
- 5 主板結構圖 97
- 第一章 主板介绍 97
- 1 中央處理器 cpu 98
- 第二章 硬體安裝 98
- 2 散熱片 100
- Z490gta evo 100
- 步驟1 請將cpu風扇零件置於cpu頂部 確保四個固定件對齊主板上的插孔 調整其方 位 使風扇電線與cpu風扇接孔間距最近 確保固定件與插槽垂直指向散熱片 100
- 步驟2 依序把對角2個固定件同時向下按壓 以固定風扇 完成cpu安裝 100
- 第二章 硬體安裝 9 100
- 3 風扇接頭 101
- 4 系統記憶體 101
- Cpu_fan cpu_opt sys_fan1 2 3支援4個針腳和3針腳接頭 接線時請注意紅線是正級需 接到第二個針腳 黑線接地需接到接地針腳 cpu風扇接頭 cpu_opt 支援水冷風扇和cpu風扇 101
- Cpu_fan 風扇接頭 cpu_opt cpu 水冷接頭 101
- Ddr4記憶體模組 101
- Sys_fan1 sys_fan2 sys_fan3 系統風扇接頭 101
- 此風扇接頭支援電腦上設置的冷卻風扇 風扇電纜和連接器可能因風扇製造商而有差異 101
- 第二章 硬體安裝 101
- O 表示記憶體已安裝 x 表示記憶體未安裝 102
- Z490gta evo 102
- 步驟1 向外按壓固定夾以解鎖dimm插槽 對準插槽上的dimm 以使dimm上的槽口 與插槽上的缺口符合 102
- 步驟2 垂直將dimm牢固地插入插槽 直到固定夾扣跳回原位 並且dimm正確就位 102
- 為啓動主板雙通道功能 使用記憶體模組必須符合以下要求 成對安裝相同密度的記憶 體模組 如下表所示 102
- 第二章 硬體安裝 11 102
- 記憶體容量 102
- 雙通道記憶安裝 102
- 5 擴充插槽 103
- Hybrid_cnvi m 2 e key 插槽 不提供m 2 e key wi fi卡 103
- M2m 32g_1 m2m 32g_2 m 2 m key 插槽 103
- Pciex16_1 pciex16_2 pci express gen3 x16 插槽 103
- Pex1_1 pex1_2 pex1_3 pci express gen3 x1 插槽 103
- 安裝擴充卡 103
- 安裝m 2 cooling 散熱片 104
- 6 跳線設定 105
- Bios_sw1 雙bios切換開關 105
- Jcmos1 清空cmos 跳線 105
- 7 接頭和插槽 106
- Atx atx電源插槽 106
- Ln2_sw1 ln2模式跳線 106
- Z490gta evo 106
- 我們不負責超頻造成的損失與風險 106
- 為了更好的相容性 我們建議使用標準的atx24 pin電源供應此插槽的電源 106
- 當啓動ln2模式時 cpu將以最低頻率運轉 例如 800mhz 以避免系統意外的當機 106
- 第二章 硬體安裝 15 106
- Atx_12v_2x4_1 atx_12v_2x4_2 atx電源插槽 107
- F_panel 前置面板接頭 107
- 此10針腳接頭包含開機 重新啓動 硬碟指示燈和電源指示燈 107
- 此接頭給cpu電路提供 12v電壓 若cpu電源插頭為4針腳 請參考以下安裝方式 1 當電源設備具有兩個8針cpu電源插頭時 請安裝在atx_12v_2x4_1和 atx_12v_2x4_2上 2 當電源設備只有一個8針cpu電源插頭時 請將其安裝在atx_12v_2x4_1或 atx_12v_2x4_2中 3 當電源設備只有4針cpu電源插頭時 請安裝在atx_12v_2x4_1的1 2 5 6針腳或 atx_12v_2x4_2的1 2 5 6針腳上 107
- 第二章 硬體安裝 107
- 開機前 請確保atx atx_12v_2x4_1和atx_12v_2x4_2插槽都已插上電源 電壓不足可能會導致系統不穩或外接設備無法正常運轉 當配置具有大功耗設備的系統時 建議 您使用具有更高功率輸出的電源供應器 107
- F_usb1 f_usb2 前置面板usb 2 0接頭 108
- F_usb32 前置面板usb 3 2 gen1 接頭 108
- Sata_1u sata_1l sata_2u sata_2l sata_3u sata_3l serial ata接頭 108
- Z490gta evo 108
- 此接頭通過sata數據線連接sata硬碟 108
- 此接頭連接器允許用戶在pc前置面板上添加usb接頭 並且可與各種外部外接設備取得連 接 108
- 當安裝sata ssd模組於m2m_32g_1插槽時 sata_3u接頭將會被禁用 當安裝sata ssd模組於m2m_32g_2插槽時 sata_3l接頭將會被禁用 108
- 第二章 硬體安裝 17 108
- Com 序列埠接頭 109
- F_audio1 前置面板音效接頭 109
- Pc前置面板支援附加的thunderbolt接頭 也可連接即插即用外接設備 109
- Tbt1 thunderbolt 3接頭 109
- 此主板提供序列埠接頭可接至rs 232接頭 109
- 此接頭可連接音效輸出數據線 支援hd 高解析 音效和ac 97 109
- 當使用前置hd音效插孔並插入耳機 麥克風時 後置聲音將自動禁用 建議您連接前置高解析音效插孔 即可使用主板高解析音效功能 如果要連接使用ac 97前置音效輸出數據線 請關閉 前置面板插孔檢測功能 此功能在系統 音效工具中可見 109
- 第二章 硬體安裝 109
- 8 智能開關 指示器 led燈 110
- Cl_cmos_btn 內鍵清空cmos數據按鈕 將按鈕按 1 2秒加載bios預設值 reset 輕觸此按鈕以重啓系統 power 輕觸此按鈕以開啓或關閉系統 110
- V_led rgb led裝置 5050 smd 接頭 110
- V_led1 5v_led2 addressable rgb led裝置 ws2818b 接頭 110
- Z490gta evo 110
- 此接頭提供12v電源與rgb控制訊號 可連接rgb led裝置 5050 smd 110
- 此接頭提供5v電源與數據控制訊號 可連接argb led裝置 ws2818b 110
- 第二章 硬體安裝 19 110
- 觸控按鈕 110
- 請確保並正確的將針腳連接至led裝置 錯誤的連接可能會損壞您的led裝置或主板 12v_led接頭支援5050 rgb led燈條 最大輸出功率為3a 12v 5v_led接頭最多可支援300個led ws2818b addressable rgb led燈條 最大輸出功耗為 3a 5v 請使用vivid led dj軟體控制led 有關詳細的軟體設定訊息 請參閱第3 章 110
- Led燈 111
- 指示器 111
- 1 uefi bios設定 112
- 2 更新bios 112
- 第三章 uefi bios和軟體 112
- 3 軟體 116

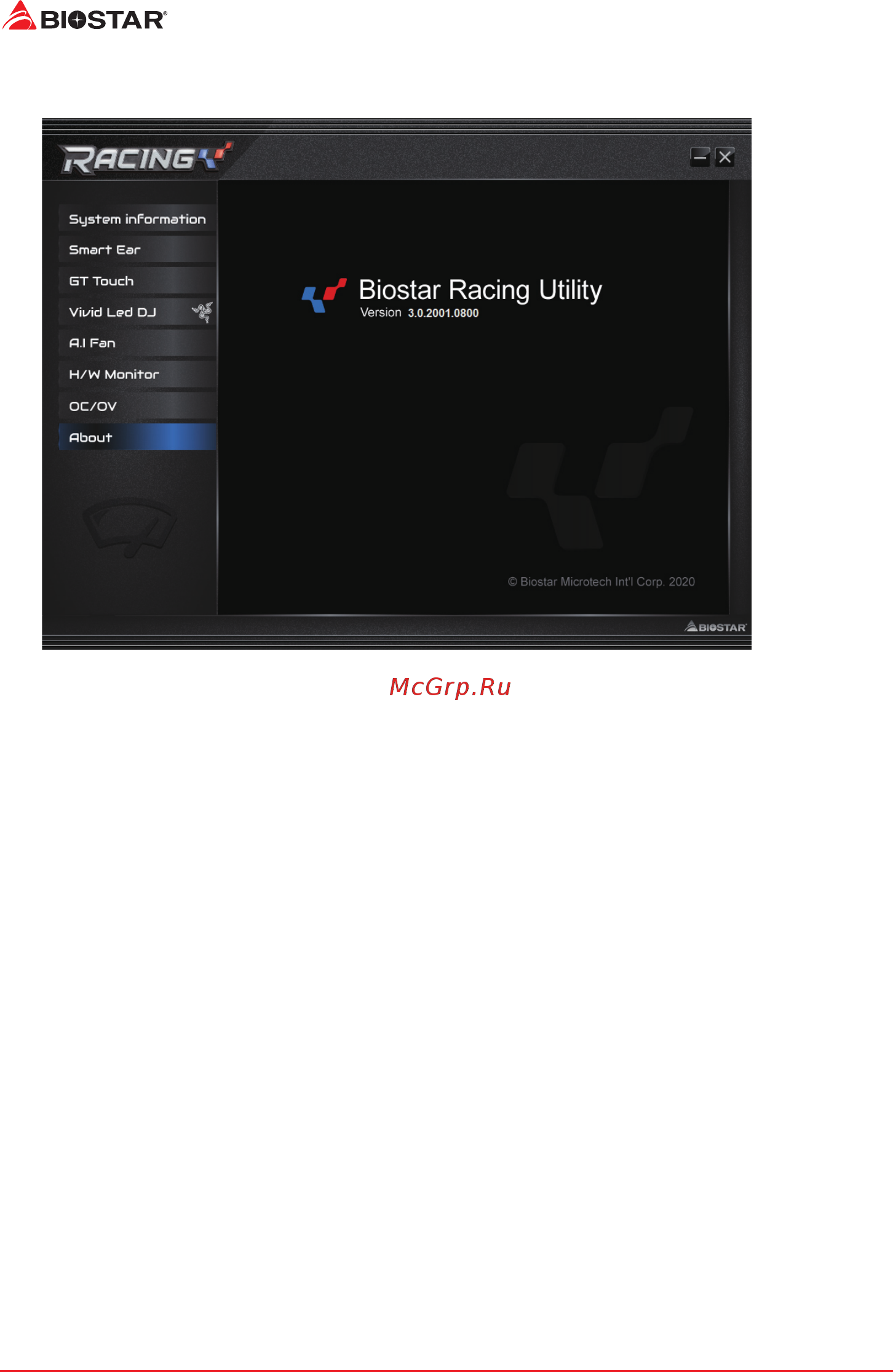

- 啓動軟體 116
- 安裝軟體 116
- 1 驅動程式安裝注意事項 126
- 第四章 幫助訊息 126
- 2 ami bios 提示音代碼 127
- 3 ami bios 開機自檢代碼 127
- Bios 開機自檢提示音代碼 127
- 啓動區塊模組提示音代碼 127
- 第四章 幫助訊息 127
- Z490gta evo 128
- 第四章 幫助訊息 37 128
- 4 問題解答 129
- 5 raid 功能 130
- Raid 定義 130
- 6 英特 132
- Optane 技術 由3d xpoint記憶體供電 132
- 附录 产品中有毒有害物质或元素的名称及含量 133
