40 | 第四章:幫助訊息

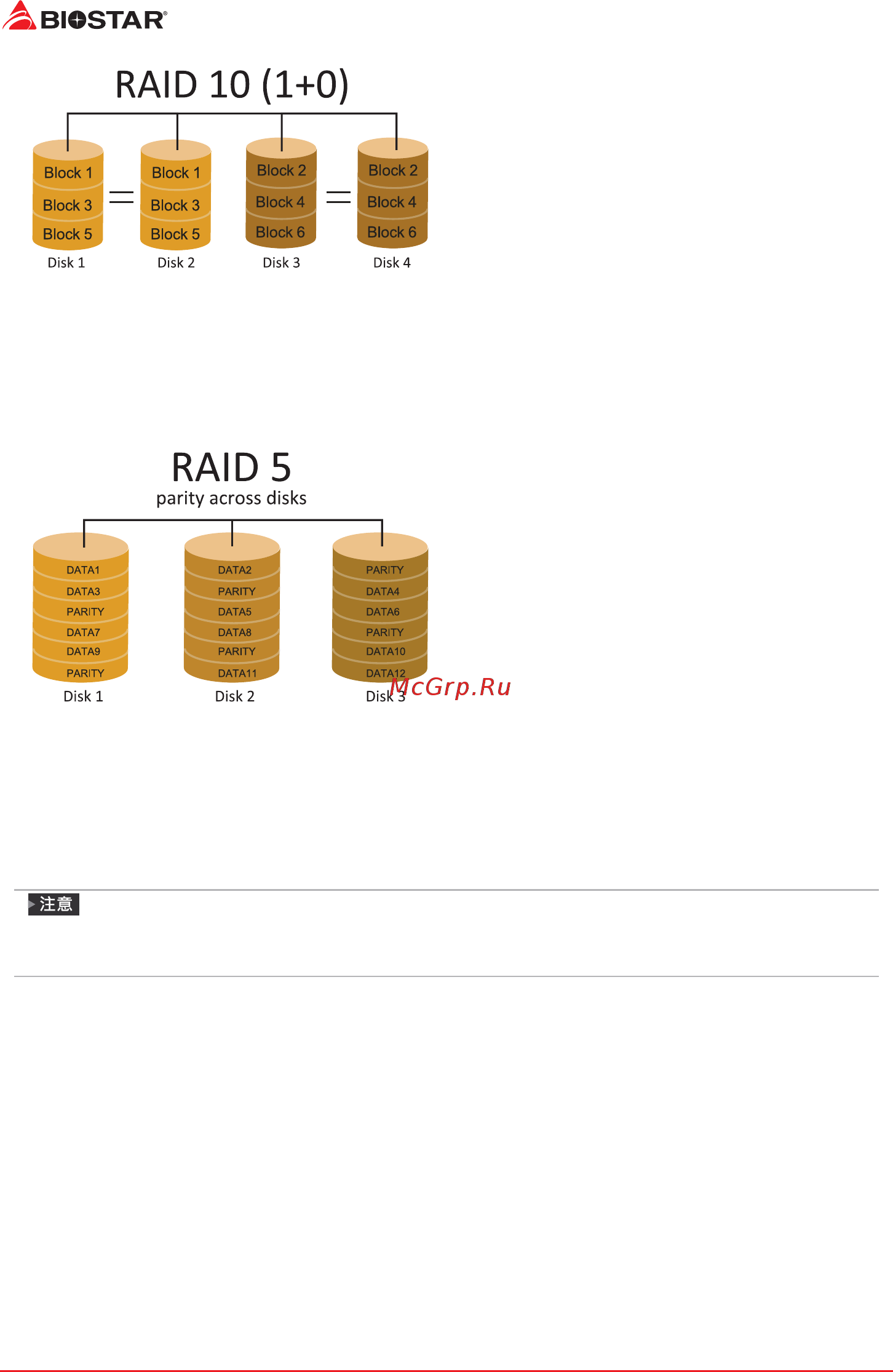

RAID 10模式是對RAID 0/ RAID 1兩種不同
模式的結合，可以同時支援帶區集和鏡像，
這樣既可以提升速度又可以加強數據的安全
性。
性能及優點
• 驅動器: 最少4塊硬碟，最多6或8塊。
• 優點: 容量和性能的優化允許冗餘的自動化。在一個陣列，可以同时使用其它的RAID，
並允許剩餘的磁碟。
• 缺點: 數據冗餘需要兩倍可用磁碟空間，與RAID1相同。
• 故障容許度: 是。
RAID 5數據塊和奇偶塊訊息跨3塊或更多塊
驅動器。奇偶校驗數據分散分佈在磁碟陣列
的全部硬碟。容錯的維護是由確保數據塊傳
輸奇偶塊訊息的實現，此訊息被放置在不同
於那些自身可以儲存訊息的驅動碟裡。
性能及優點
• 驅動器: 最少3塊硬碟。
• 使用: RAID 5被推薦用於處理交易和普通操作服務。
• 優點: 一個理想的最佳性能的結合，有最佳故障容許度且大容量和最快儲存效率。
• 缺點: 各别資料區塊的傳輸速率和單一硬碟相同，寫入的效能會取決於CPU的速度。
• 故障容許度: 是。
»
請瀏覽網站http://www.intel.com/p/en_US/support/highlights/chpsts/imsm獲取(Intel
®
RST)英特爾快速存儲技術的相關資料。
