챕터 3: UEFI 바이오스 & 소프트웨어 | 33

Z490GTA EVO

H/W 모니터

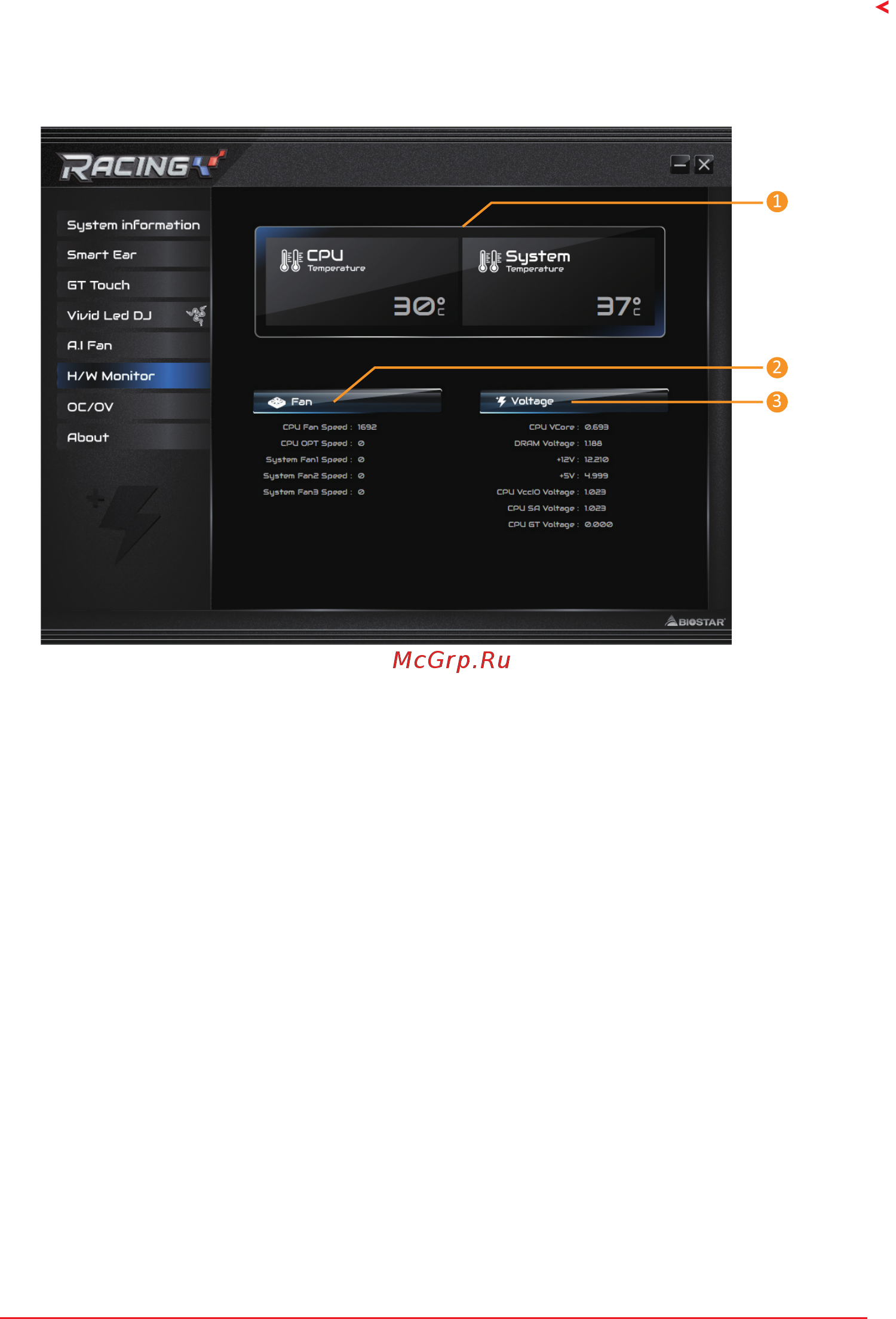

HW 모니터 탭은 사용자가 하드웨어 전압, 팬 스피드, 온도 등을 모니터 할 수 있게

합니다.

1� CPU 온도/시스템 온도(CPU Temperature/System Temperature): 현재 CPU와

시스템 온도 표시.

2� Fan: 현재 팬 스피드를 표시.

3� 전압(Voltage): 현재 CPU와 메모리의 전압을 표시.
