42 | 챕터 4: 유용한 도움말

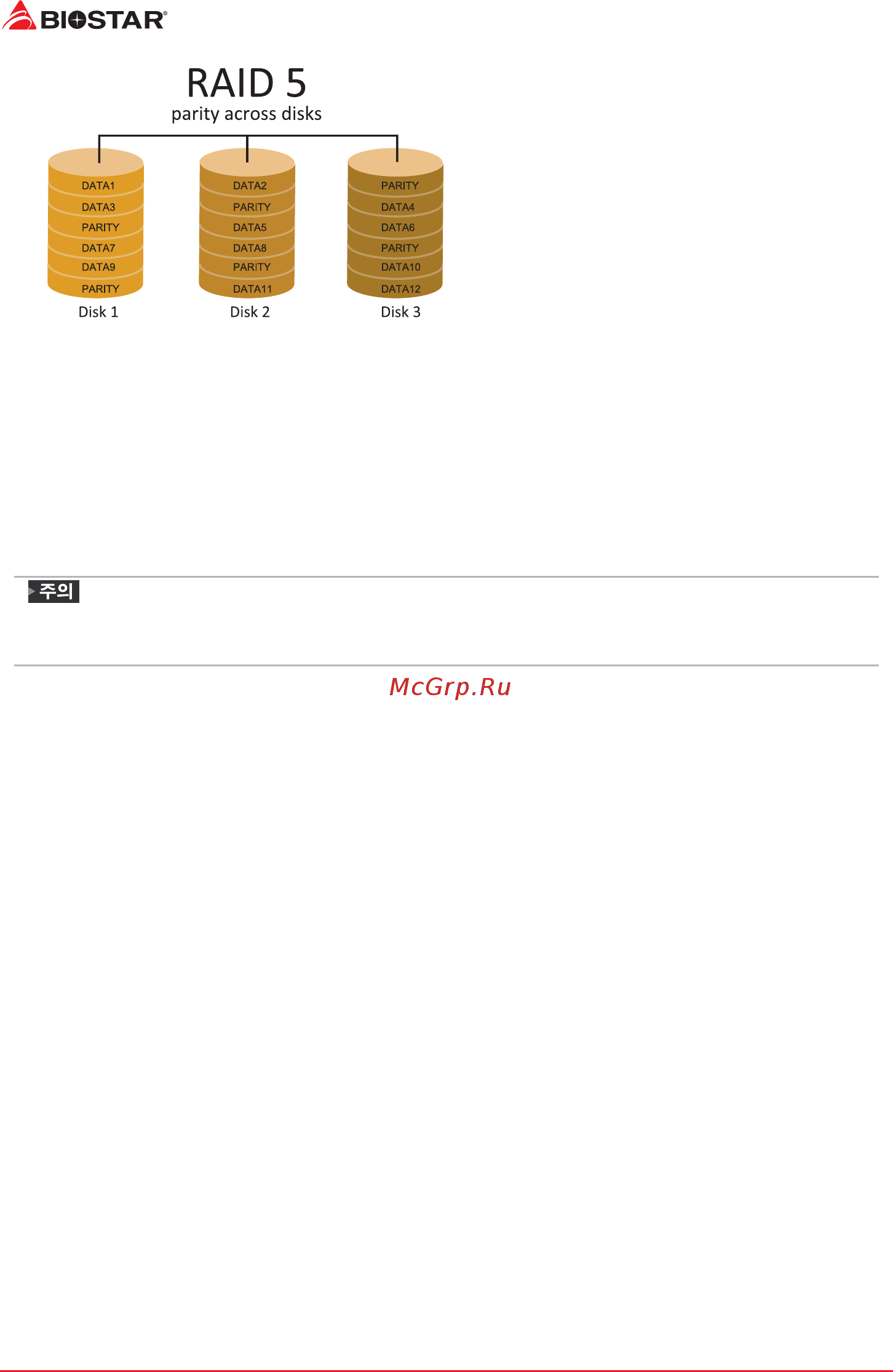

RAID 5 어레이는 데이터 손상 없이
하나의 디스크 오류를 이겨낼 수
있고, 데이터에 접근할 수 있습니다.
소프트웨어적으로 RAID5는 구현될
수 있지만, 하드웨어 컨트롤러가
권장됩니다. 추가 캐쉬 메모리가
빈번하게 컨트롤러에 사용되어 쓰기
성능을 향상시키고 있습니다.
특징과 장점
• 드라이브: 최소 3개.
• 용도: RAID 5는 일반적인 용도의 거래 과정과 서비스에 권장됩니다.
• 장점: 뛰어난 성능과 탁월한 고장 허용 오차, 고용량, 높은 스토리지 효율등이
조화를 이루는 이상적인 조합.
• 문제점: 하나의 디스크와 같이 개별적인 블록 데이터 전송율은 동일합니다. 쓰기
성능은 CPU에의 의존도가 높을 수 있습니다.
• 고장 허용 오차: 있음.
» 인텔® 래피드 스토리지 기술에 대해 더 자세한 내용은 http://www.intel.com/p/en_US/
support/highlights/chpsts/imsm을 방문하여 주십시오.
