SiU30-408 Система VRV в целом
Перечень проверок для поиска неисправностей 113
1.3 Инициирована операция “попытка”, но не запустилась,
при этом выводится неисправность “LC”
Применимые
модели
RXYP ~ KJ и RXEP ~ KJ (Серия VRV Plus)
Условие Инициирован операция тестирования, но она не запустилась, при этом выводится
неисправность “LC” (сбой при передаче данных между PCB инвертора и PCB
управления).
Причина Отсутствует дополнительный провод между наружным блоком и блоком теплообменника.
Мера Проводка дополнительного провода.
Точка
диагностики

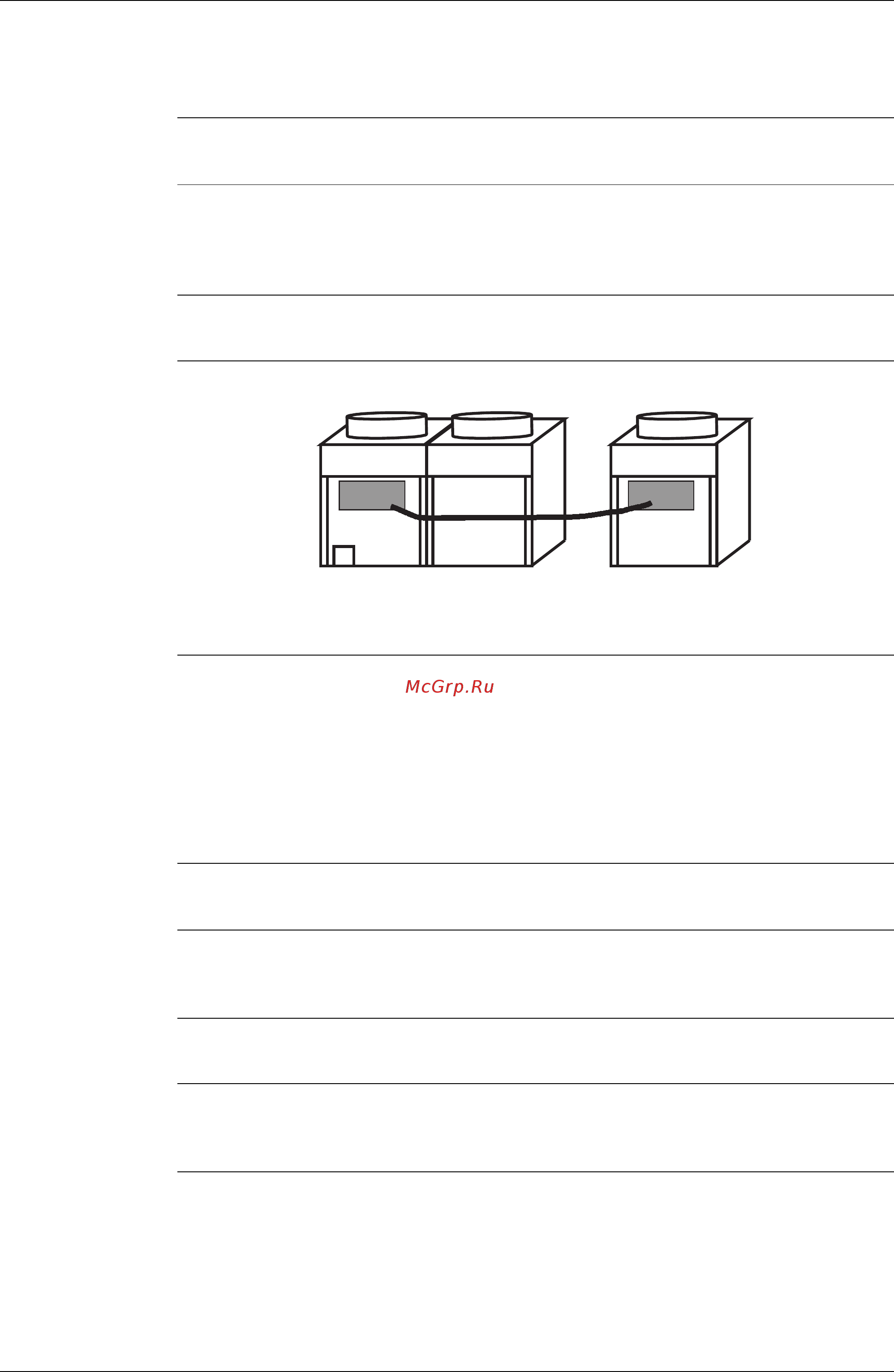

Наружный блок (главный блок) и теплообменник (подчиненный блок) должны быть
соединены не только трубопроводами, но и проводкой.
1.4 После замены PCB управления, система не запустилась,
при этом выводится неисправность “LC”
Применимые
модели
RXYP ~ KJ и RXEP ~ KJ (Серия VRV Plus)
Условие После замены PCB управления, система не запустилась, при этом выводится
неисправность “LC”.
Причина Работа инициирована без установки мощности в л.с.
Мера Задать установку мощности в л.с., в соответствии с руководством по эксплуатации или
информацией по ремонту компонентов.
Точка
диагностики
После замены PCB управления системы VRV, необходимо задать установку мощности,
соответствующей мощности модели.
Способы установки приведены на стр. 197 “4. Местные установки при замене запасной
PCB управления”, раздел “G. Приложение”.
Наружный блок Блок теплообменника
