Характеристики и функции системы HRV SiU30-408
242 Приложение
7.5.2 Совместная работа (Программируемый таймер DST301B61)
Назначение
ифункции
По еженедельному графику совместная работа/остановка могут работать максимум
для 128 блоков.
Предостережения:
1. Установка номера группы для централизованного управления не требуется.
2. Блок HRV определяет режим вентиляции индивидуально.
3. Электропитание для программируемого таймера может подаваться от PCB блока.
(X18A для внутреннего блока и X11A для блока HRV)

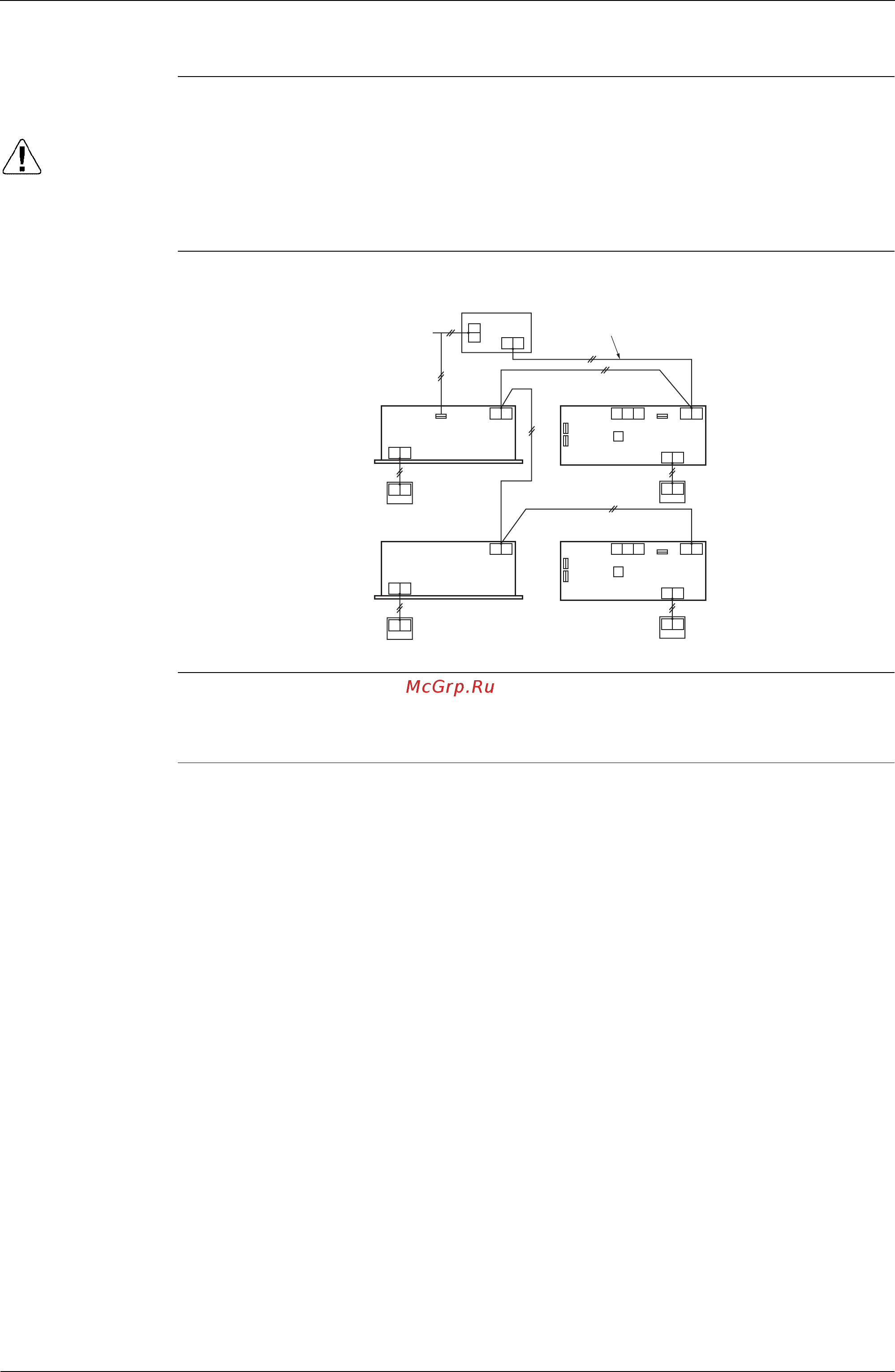

Пример
проводки
управления
Установка
переключателей
блока HRV
Требуется начальная установка с пульта дистанционного управления внутренним блоком.
Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . “ВЫКЛ” совместного блокирования зоны
(в соответствии с заводской установкой)
Требуемые
дополнительные
аксессуары
Программируемый таймер DST301B61
X9A
X10A
X11A
J1 J2
X18A
F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
D1
D2
F1 F2
TeS1
Программируемый таймер
Внутренний блок
Блок HRV
Внутренний блок
Блок HRV
(HC0037)
Электропитание
15 В пост.т.
Соединительная линия может иметь
максимальную длину 1000 м.
