Daikin RX30MYL [80/256] Недостаток газа
![Daikin RX42MY1 [80/256] Недостаток газа](/views2/1707565/page80/bg50.png)
Способ поиска неисправностей SiU30-408
76 Поиск неисправностей
2. Недостаток пара хладагента
Степень открытия электронного расширительного
клапана внутреннего блока возрастает.
Все сервоклапаны полностью открыты.
Степень открытия электронного расширительного клапана внутреннего блока возрастает.
Электронный расширительный клапан наружного блока полностью открыт, частота увеличивается
Выпускная труба или управление снижением высокого давления
Частота становится минимальной.

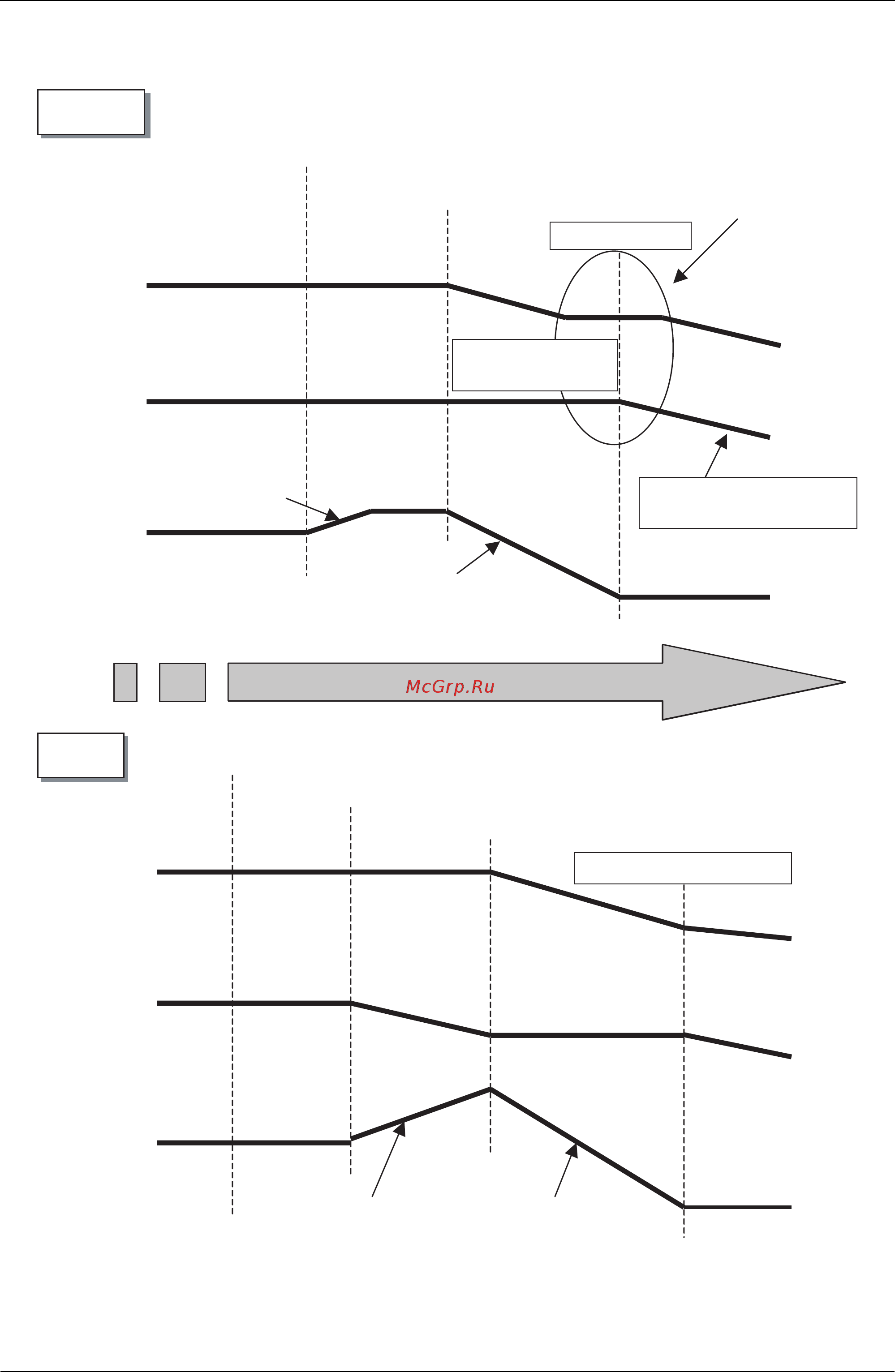

Недостаток газа
е~бє
Охлаждение
Высокое
давление
Низкое
давление
Частота
Высокое
давление
Низкое
давление
Частота
Обогрев
Будет выполняться управление вентилятором
для поддержания высокого давления с
управлением охлаждением при низкой
температуре наружного воздуха = Фактически,
возникнет колебание.
Высокое давление
понижается из-за уменьшения
мощности компрессора.
Низкое давление возрастает
из-за высокой степени
открытия расширительного
клапана внутреннего блока,
частота немного возрастает
при управлении мощностью.
Низкое давление невозможно
поддерживать, когда частота
становится минимальной.
Для поддержания низкого
давления, необходимо выполнить
управление мощностью, которое
приведет к уменьшению частоты.
(Высокое давление
поддерживается
постоянным.)
Для поддержания низкого давления,
необходимо выполнить управление
мощностью, которое приведет к
уменьшению частоты.
Частота уменьшается в
результате управления
снижением.
(Низкое давление
поддерживается
постоянным.)
Частота становится
минимальной.
