Способ поиска неисправностей SiU30-408
86 Поиск неисправностей

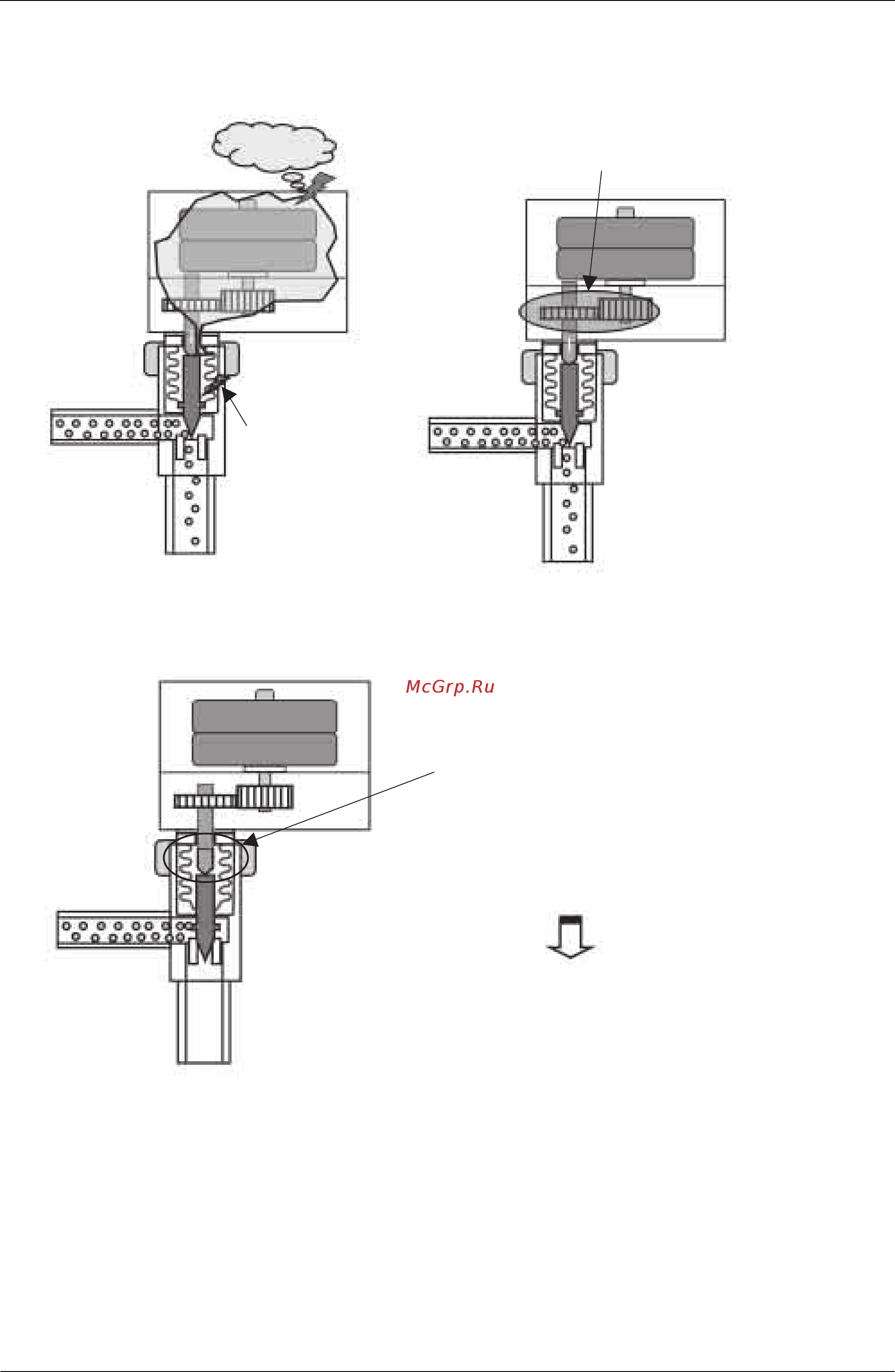

3.3.1 Пример неисправности электронного расширительного клапана
Утечка газа Неисправность (полное открытие)
Неисправность (полное закрытие)
Утечка газа
Влага проникает в сильфоны по
причинам, указанным ниже. Замерзание
влаги приводит к разрушению
сильфонов
· Неверный момент затяжки гайки
· Ухудшение качества набивки
Трещина в сильфоне.
Слабый ход передачи из-за износа зубьев передачи.
Ведущая секция
полностью
заполнена паром
хладагента
Клапан слишком сильно выступает в седло.
При снятии ведущей секции электронного
расширительного клапана во время работы,
установка по умолчанию (инициализация)
сдвигается, и выходной вал может находиться в
неверном положении. Если такая работа будет
повторяться, то выход клапана нельзя будет
возвратить.
Кроме неисправности, причиной может быть
протечка сервоклапана (внутренняя протечка).
При снятии электронного расширительного
клапана во время работы блока выполните
инициализацию до окончания работы.
