Адаптеры для подсоединения кондиционеров SiU30-408
216 Приложение

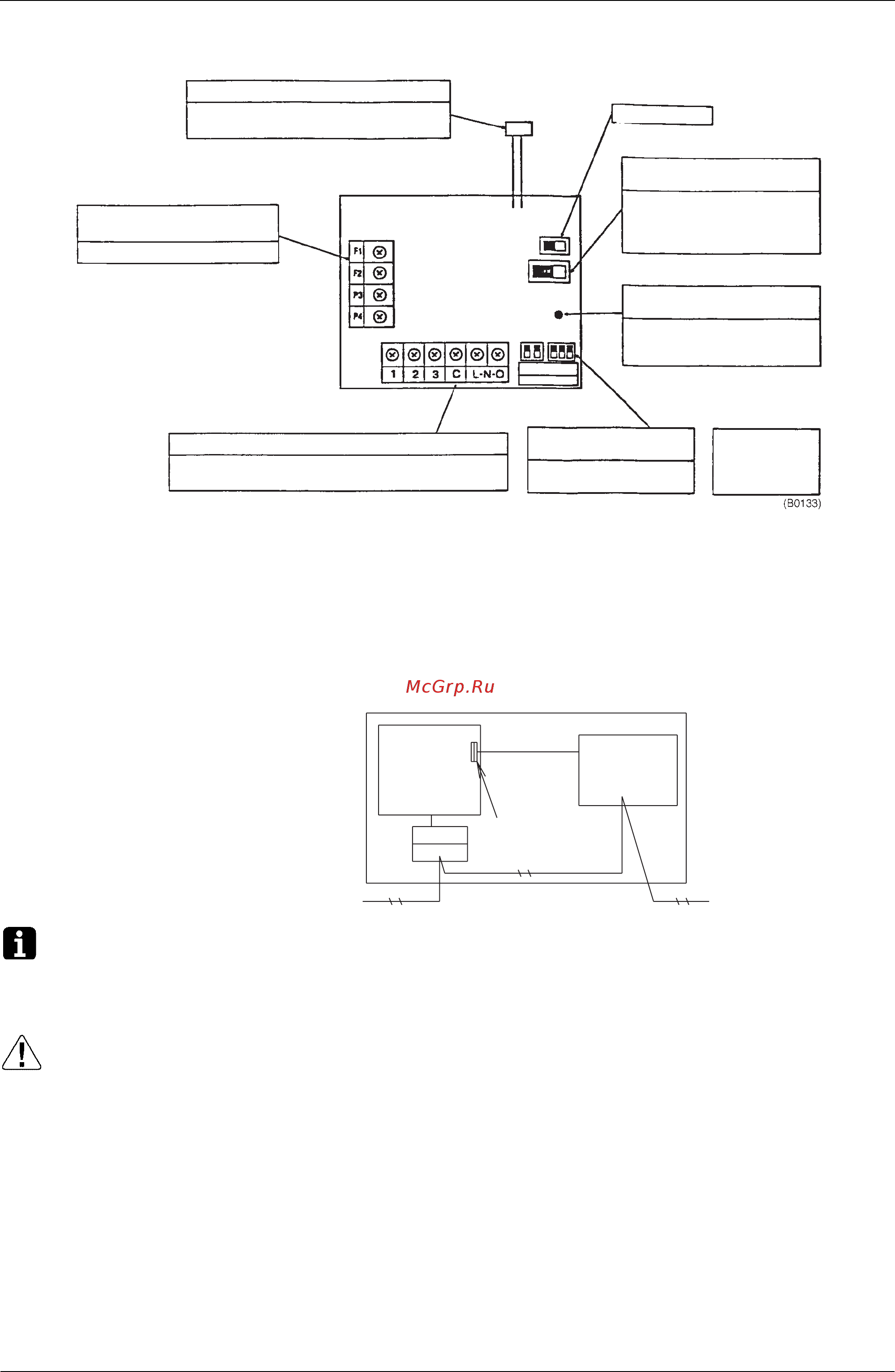

5.3.1 Названия и функции компонентов
5.3.2 Проводка
1. Подсоединить кабель питания от этого адаптера к соединителю источника питания
адаптера на PCB наружного, внутреннего или BS блока.
2. Подсоединить соединительные провода к каждой клеммной колодке и клеммам
F1 и F2 на PCB, как показано на рисунке ниже. (Использовать 2-жильные провода.
Без полярности.)
3. Для подсоединения проводов необходимо использовать комплектные хомуты,
и закрепить из к низковольтным или аналогичным
проводам в клеммной коробке.
Примечания: Для того, чтобы соединить этот адаптер с блоком BS, необходимо подсоединить
провода между “F1 и F2 на стороне внутреннего блока” блока BS и “F1 и F2” адаптера.
Закрепить подводящие провода и соединительные провода этого адаптера так, чтобы
они не контактировали с крышкой клеммной коробки.
Предостережения
• Технические характеристики соединительных проводов
Провод в металлической оплетке (2-жильный) сечением от 0,75 до 1,25 мм
2
• Длина соединительных проводов
Соблюдайте следующие предельные значения. В противном случае возможны сбои
при передаче данных.
Общая длина проводов: Не более 2000 м
Максимальное количество ответвлений: 16 ответвлений
Соединитель питания (D1, D2)
Не изменять положение.
SS1
SS2
К соединителю питания адаптера на внутреннем
блоке или блоке BS
Функциональный переключатель (SS1)
(Заводская установка: Вкл)
Переключатель установки адресов
включает установку адреса ОХЛАЖДЕНИЕ/
ОБОГРЕВ, адреса уровня нагрузки, или
установку обоих адресов.
Индикатор нормальной работы
микрокомпьютера (HAP: ЗЕЛ)
Мигает, когда микрокомпьютер работает
нормально.
Особенности
исполнения проводки
см. в монтажной схеме
(тыльная поверхность).
Переключатель установки адресов
(DS1,2)
Устанавливает адрес охлаждение/
обогрев или адрес уровня нагрузки
.
Входная клеммная колодка для уровня нагрузки, низкого уровня шума (XIM)
Соединяет вход управления от дополнительного оборудования (панель вывода
главного компьютера, пульт управления уровнем нагрузки, таймер, и т.д.).
Клеммная колодка для передачи данных
(F1, F2)
См. метод проводки.
F2F1
F2F1
ВХ-ВЫХ
(Прим. 1)
Клеммная коробка
Наружный блок
PCB
или
Внутренний блок
PCB
или
PCB блока BS
Внешний адаптер
управления для
наружного блока
Соединитель питания
адаптера
Клеммная
колодка
