Примеры, относящиеся к внутренним блокам SiU30-408
124 Перечень проверок для поиска неисправностей
2.2 Утечка воды с воздуха с потолочного канала
Применимые
модели
FXYMJ140KC + дополнительный увлажнитель (исполнение для японского потребителя).
Условие
Внутренний блок с потолочным каналом +Увлажнитель естественного испарения + Комплект
дренажного высоконапорного насоса Утечка воды происходит при отключении питания на
внутренних блоках (FXYMJ140KC) и (KNMJ30L140).
Причина
Слив происходит с оборудования и увлажнителя к дренажному насосу, а дренажный насос
работает при включенном питании. Однако, во время работы жидкость начинает течь
вобратную сторону из-за отрицательного давления на стороне оборудования. Поэтому
жидкость устремляется к дренажному насосу при прекращении работы. Поскольку
дренажный насос не работает при выключении питания, происходит утечка воды.
Мера На стороне оборудования поставьте отстойник.

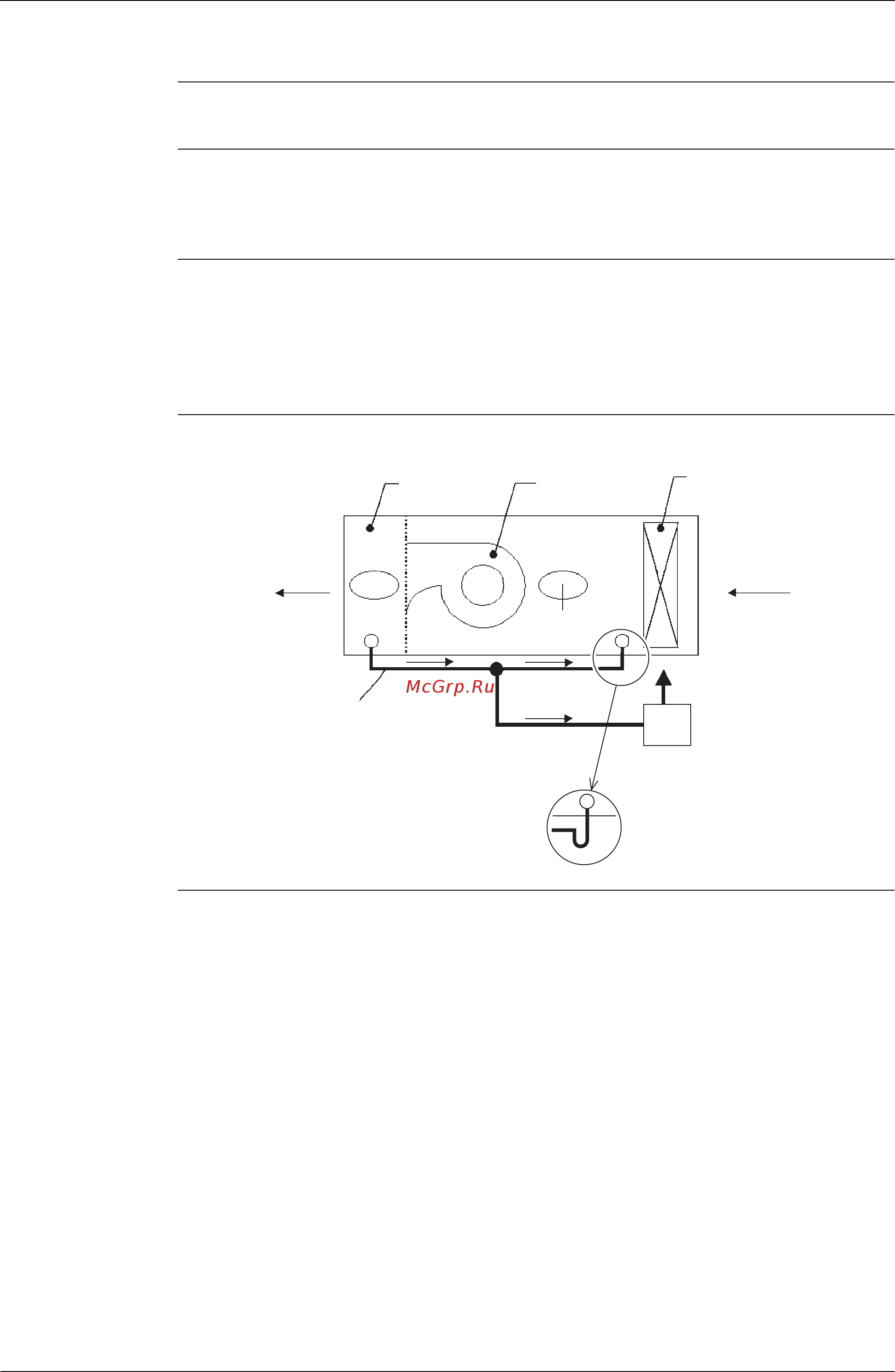

Точка
диагностики
Увлажнитель Вентилятор
Теплообменник
Воздух
Воздух
Выход
Маслоуловитель
Дренажный насос
Дренаж
Отрицательное
давление
Положительное
давление
