SiU30-408 Сбор и считывание данных в программе проверки
Программа проверки, тип 3, прикладная версия 149

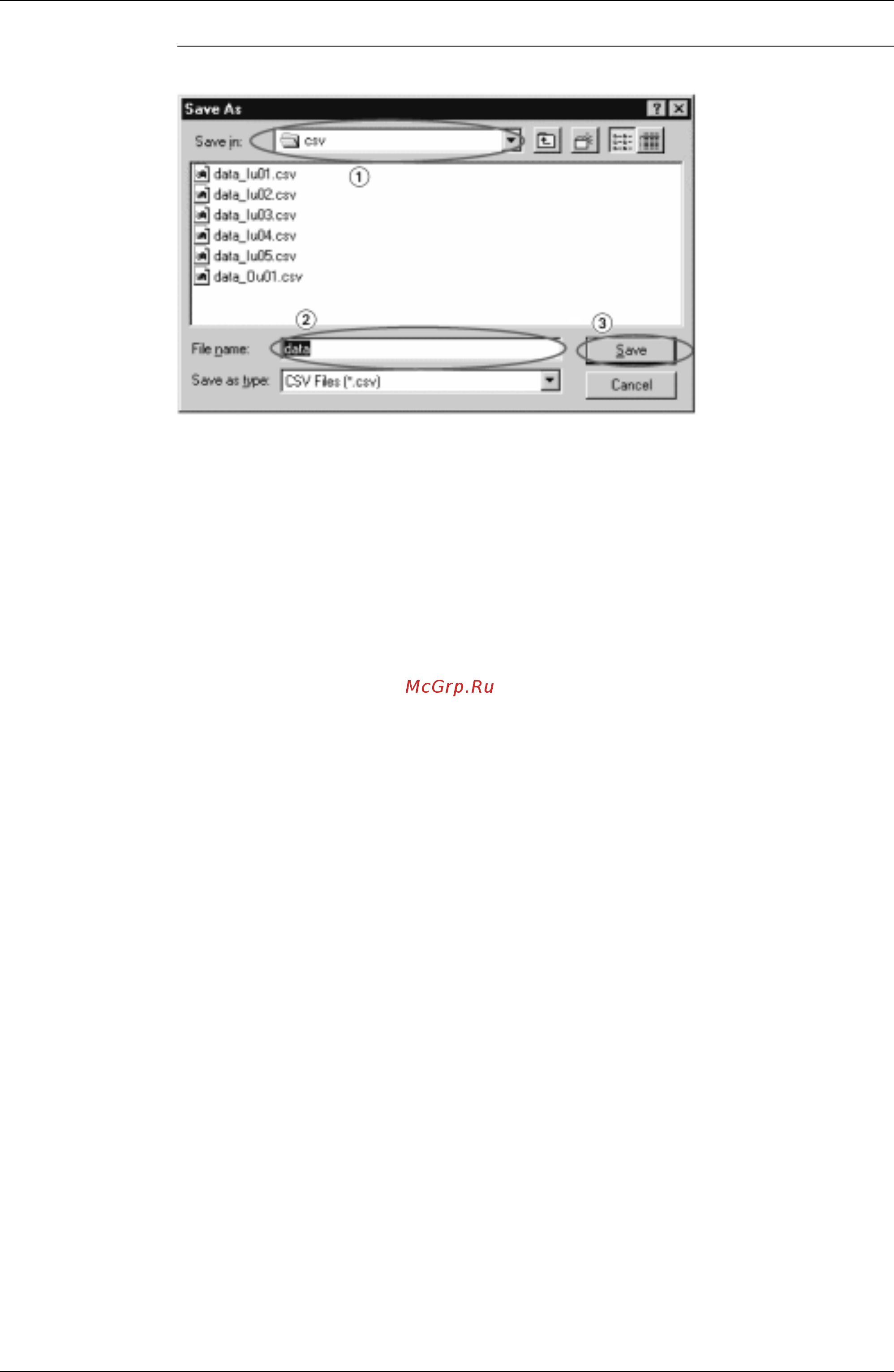

3. Для сохранения преобразованных данных пользуйтесь следующей процедурой.
1. Определить место для сохранения данных.
2. Ввести имя данных.
3. Щелкнуть кнопку “Save” (“Сохранить”).
