Местные установки с пульта дистанционного управления SiU30-408
50 Местные установки с пульта дистанционного управления

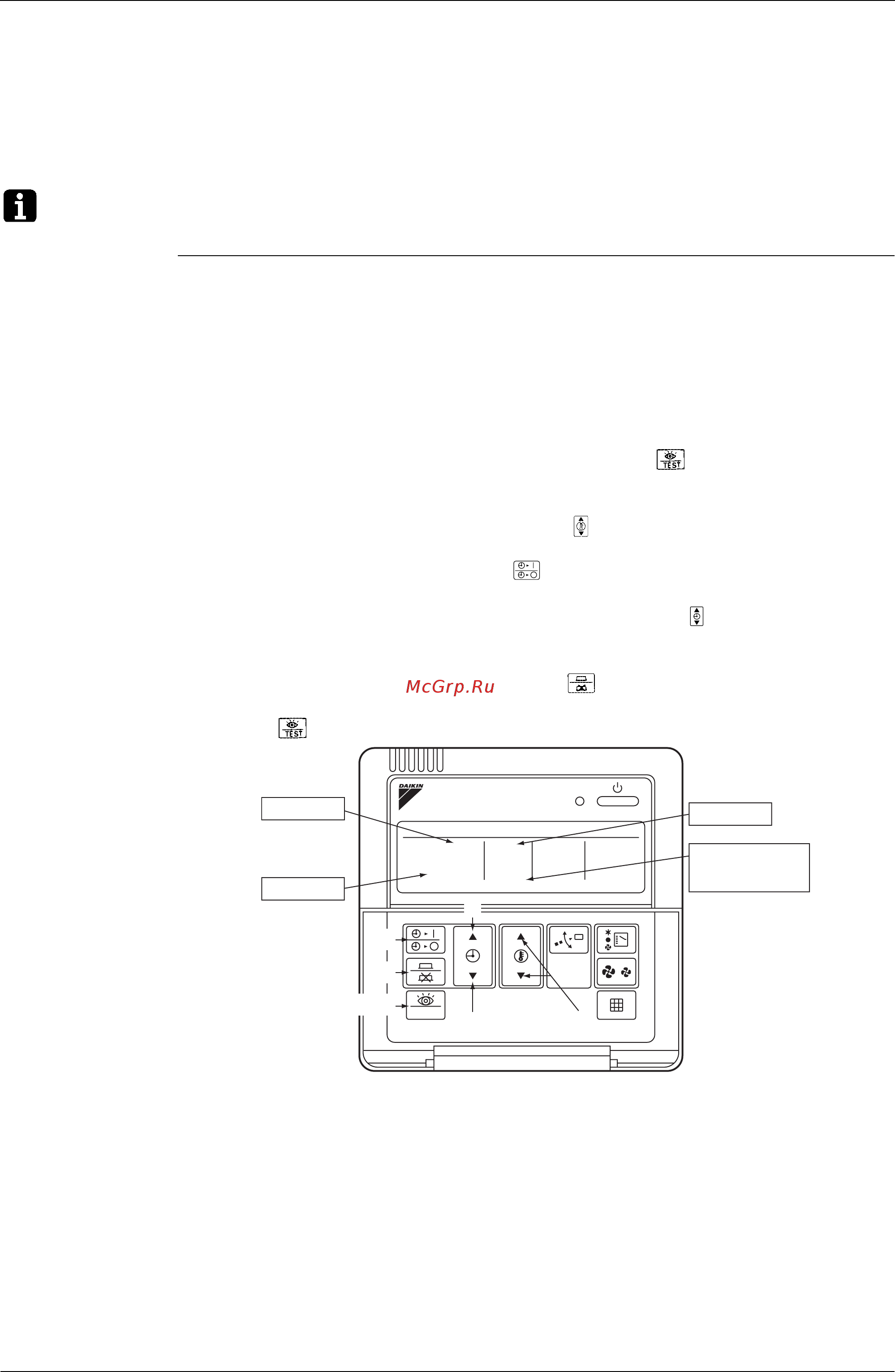

1.1.3 Установка адреса AirNet
Для установки адреса AirNe внутреннего блока, выбрать N° режима с пульта
дистанционного управления в соответствии с нижеследующей процедурой.
(Сделать установки, изменив на N° блока без пульта дистанционного управления.)
Установки адреса AirNet упрощают проверку внутреннего блока с помощью
программы проверки.
Примечание: Не изменять предварительные установки у клиентов, обслуживающих AirNet.
Процедура 1. Включить электропитание.
Включить электропитание внутреннего блока (+ центральный пульт дистанционного
управления или программа проверки). (Установка работает только при включении
электропитания.)
Перед включением электропитания, проверить установку и электропроводку.
(После вывода всех СИД при включении электропитания работа иногда может не
подтверждаться в течение около одной минуты; при этом выводится код “88”.)
2. Войти в
режим установки.
В нормальном режиме, нажмите и удерживайте кнопку в течение не менее
четырех секунд, чтобы система перешла в “Режим местной установки”.
3. Выбрать N° режима.
Установить N° режима 03 с помощью кнопки .
4. Выбрать N° блока.
Выбрать N° блока с помощью кнопки . (Блок N° 1-16)
5. Установить адрес AirNet.
Выбрать адрес AirNet с помощью верхней и нижней кнопки . (Установки возможны
в диапазоне от 1 до 128.)
6. Определить N° группы.
Определить содержание с помощью кнопки .
7. Возвратиться в нормальный режим работы.
Нажать кнопку.
1-28
1
AIR CONDITIONER
UNIT No.
TEST
(VL042)
35
Режим N°
Режим местной
установки
6
5
72
4
Группа N°
Блок N°
03
SETTING
Содержание
