Daikin RX30MYL [226/256] Проводка
![Daikin RX30MYL [226/256] Проводка](/views2/1707565/page226/bge2.png)
Адаптеры для подсоединения кондиционеров SiU30-408
222 Приложение

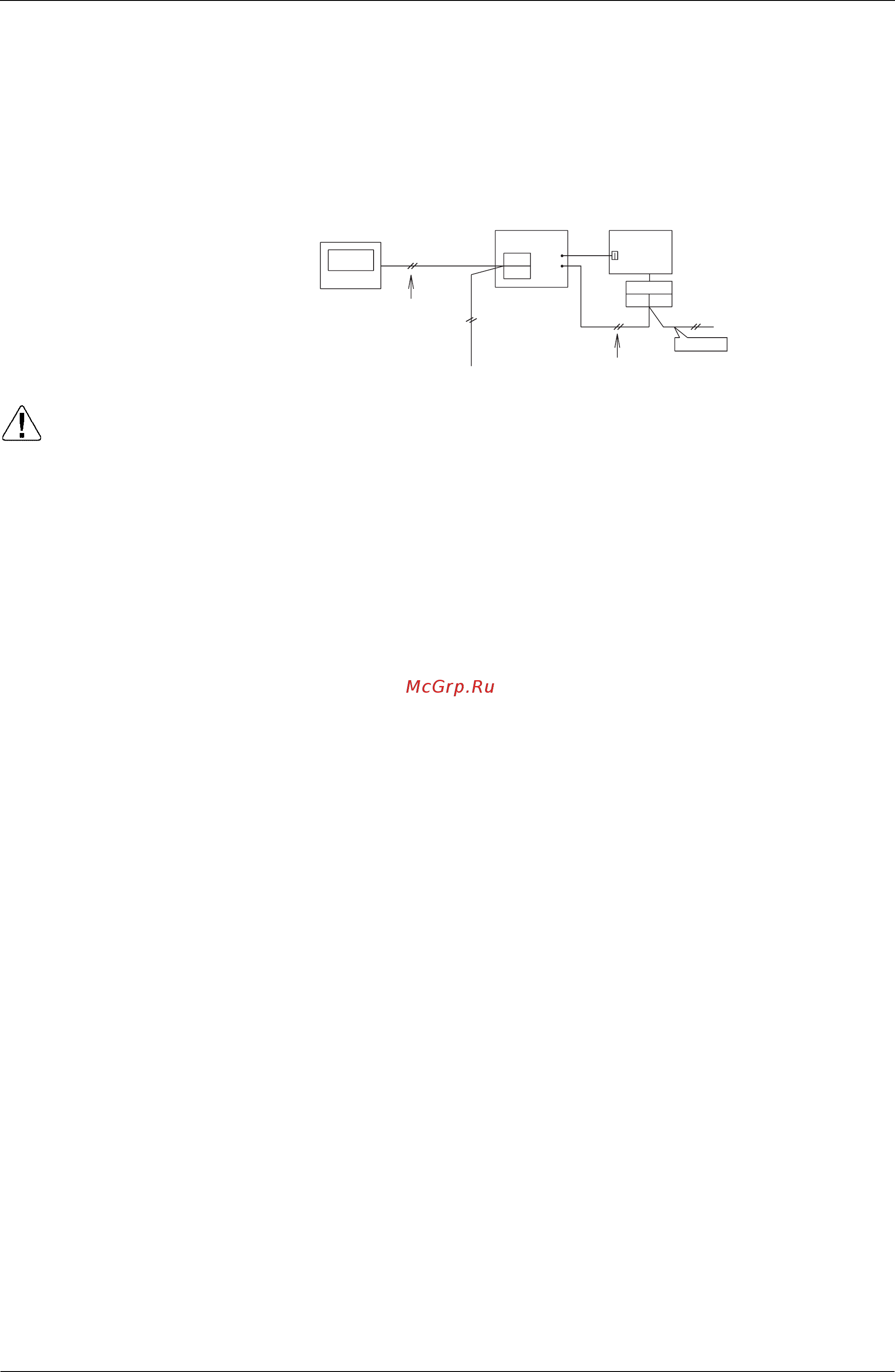

5.4.3 Проводка
1. Подсоединить кабель питания от этого адаптера к соединителю источника питания
адаптера на PCB наружного блока.
(Более подробная информация о N° соединителя приведена в монтажных схемах для
наружного и функционального блоков.)
2. Подсоединить проводку передачи данных к к клеммной колодке OUT-OUT наружного блока.
3. Подсоединить соединительную проводку к клеммной колодке, как показано на рисунке ниже.
Предостережение
(Технические характеристики соединительной проводки)
Провод в металлической оплетке сечением 0,75
~ 1,25 мм
2
(2-жильный)
(Длина соединительной проводки)
Поскольку при превышении следующих пределов в случае использования адаптера-
расширителя возможны сбои при передаче данных, их необходимо соблюдать.
Общая длина проводов: 2000 м
Максимальное расстояние: 1000 м
Максимальное количество ответвлений: 16)
Для главной шины и ответвления шины требуется минимум один внутренний блок
иглавный пульт централизованного управления.
Подсоединяется до
восьми адаптеров-расширителей.
Не устанавливайте еще один адаптер-расширитель после адаптера-расширителя
(по схеме) (т.е., к ответвлению шины).
При индивидуальном использовании проводного адаптера для дополнительного
электрического оборудования (KRP2A) или программируемого таймер (DST301B51),
совместное использование с адаптером-расширителем не допускается.
Внешний адаптер управления для наружного блока обеспечивает групповое охлаждение/
обогрев, регулирование нагрузки, и другие функции адаптера-расширителя.
(Без адаптера-расширителя управление невозможно.)
Операции ВКЛ/ВЫКЛ с коротким интервалом с пульта централизованного управления
могут привести к временному сбою индикации. Поэтому не пытайтесь выполнять
такие операции.
Последовательный пуск выполняется каждым блоком адаптера-расширителя.
F1
F1
F2
F2
OUT-OUT
Полярность
отсутствует
~
~
Оборудование, относящееся к
централизованному управлению
Адаптер-
расширитель
PCB наружного
блока
Ответвительная линия
(ответвление шины)
Магистральная линия
(главная шина)
