Примеры сбоя при передаче данных SiU30-408
126 Перечень проверок для поиска неисправностей
3.3 [Примеры сбоя при передаче данных]
Неисправное состояние многожильного провода
Применимые
модели
Система VRV в целом.
Условие
Причина
Согласно требованиям монтажной компании, для линии передачи данных необходимо
использовать двухжильные линии. Однако фактически используются многожильные
линии. Поэтому для электроснабжения были использованы две из четырех жил.
Мера Запрос на исправление монтажа проводки.
Точка
диагностики
3.4 [Примеры сбоя при передаче данных]

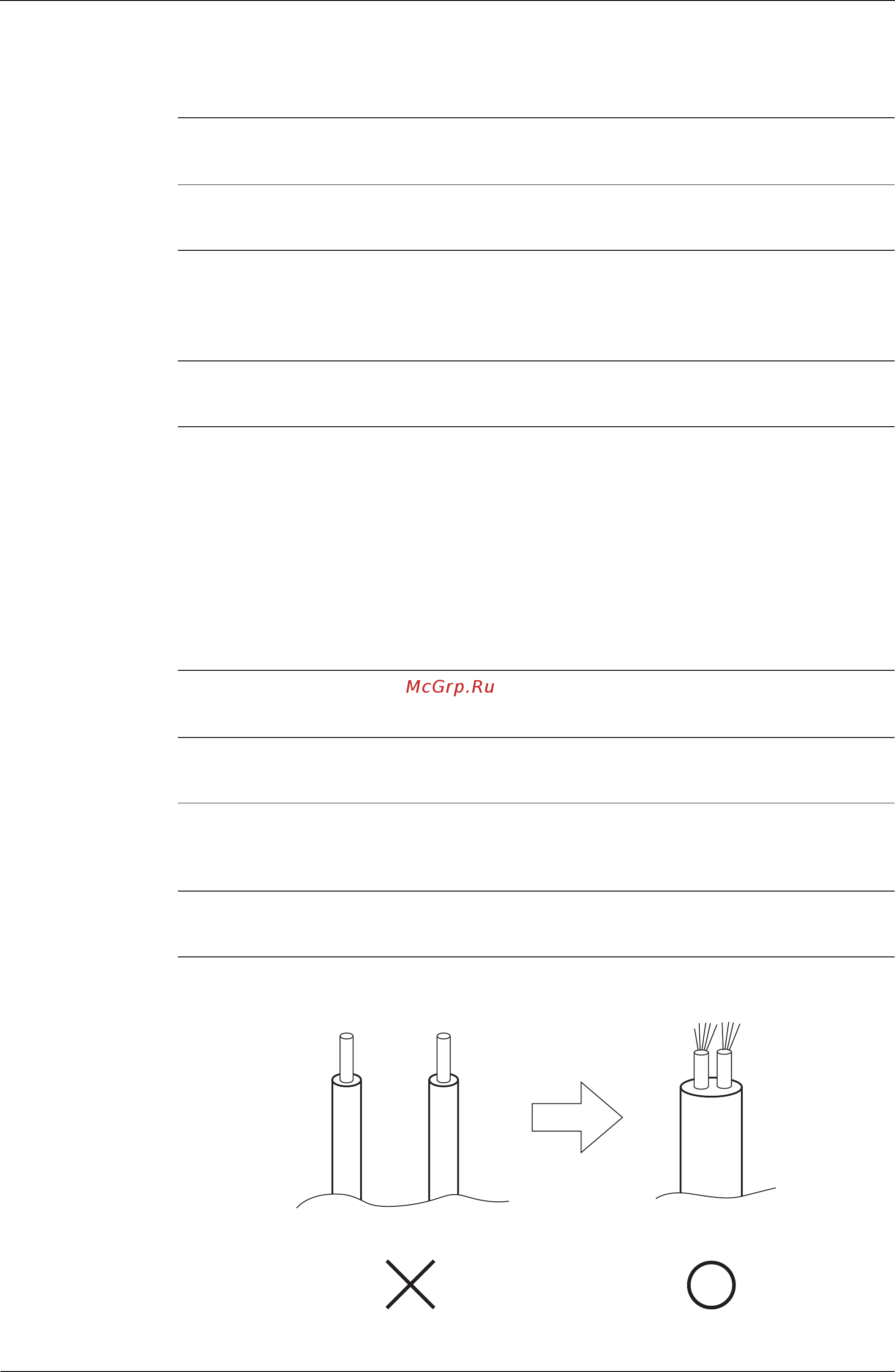

Неисправное состояние из-за использования
одножильной линии
Применимые
модели
Система VRV в целом.
Условие
Причина
Выдается неисправность “U4” из-за того, что в качестве линии передачи данных
используется одножильная линия.
Мера Заменить на двухжильную линию VTCF.
Точка
диагностики
