SiU30-408 Сбор и считывание данных в программе проверки
Программа проверки, тип 3, прикладная версия 169

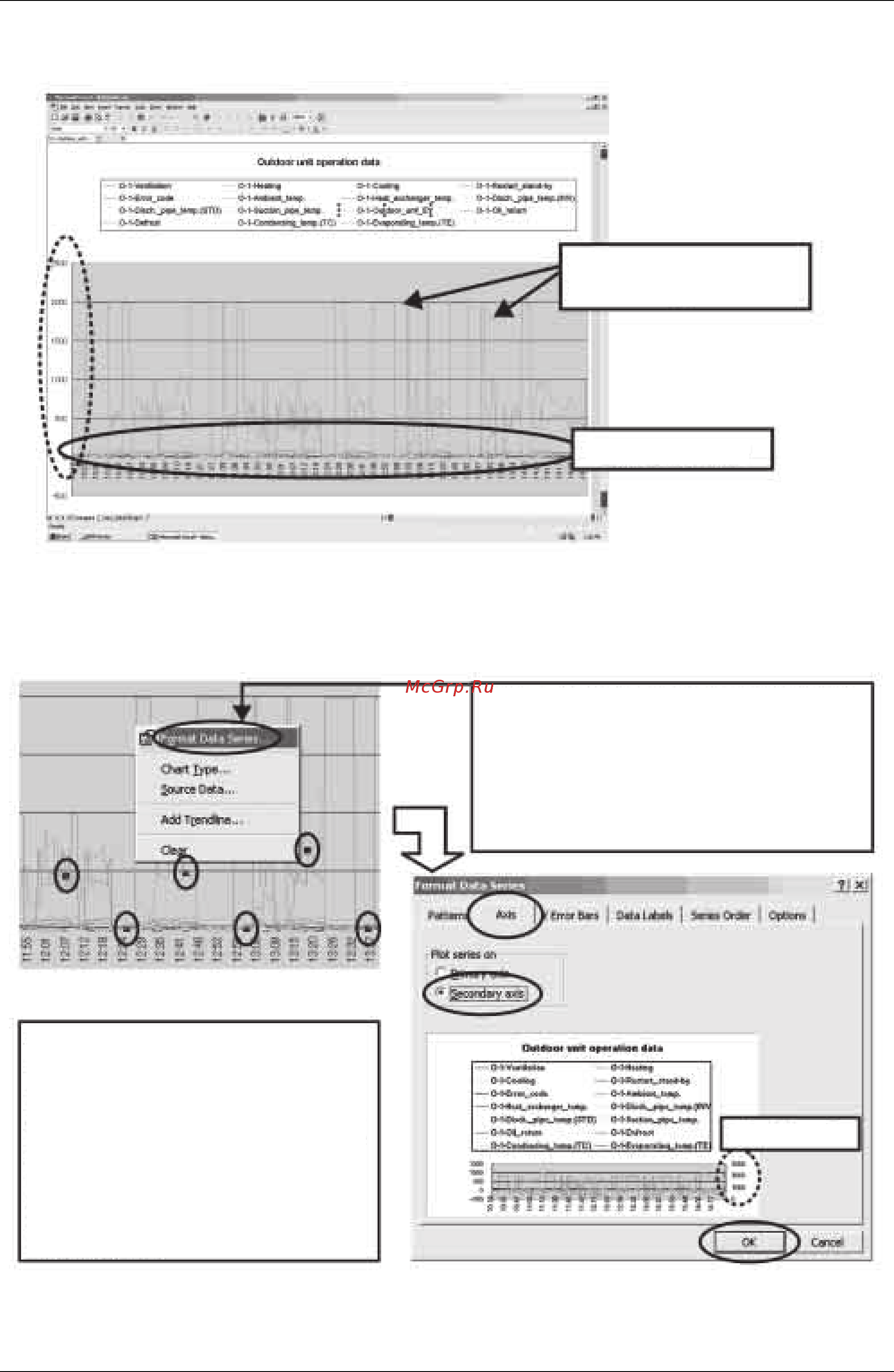

4.5 Использование побочной оси
Если из данных выбрана “Степень открытия электронного расширительного клапана”,
то, вследствие большого диапазона амплитуд от 0 до 2000 импульсов, данные
о температуре будут концентрироваться внизу, что затруднит проверку данных.
Поэтому для упрощения анализа данных используется побочная ось.
Данные температуры
Степень открытия электронного
расширительного клапана
Secondary axis
(Побочная ось)
В окне “Format Data Series” (“Формат рядов
данных”), щелкните на элементе “Axis” (“Ось”) и
затем отметьте окошко “Secondary axis” (“
Побочная ось”) элемента “вкл. вывод
последовательности”. График электронного
расширительного клапана будет выводиться на
побочной оси как график выборки, что упрощает
анализ данных температуры. (Если установлено
два или больше расширительных клапанов,
повторите эту процедуру.)
Если щелкнуть на линию графика электронного
расширительного клапана, то будет выведен указатель на
строке, как показано на рисунке, и слева на рисунке
появится отметка “O”.
В этом состоянии, если щелкнуть правой кнопкой мыши
на указатель, то слева появится окно. Затем щелкните на
“Format Data Series”.
