SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 217
4. Чтобы обеспечить вход для регулирования нагрузки/управления низким уровнем шума,
необходимо обеспечить подсоединение к клеммной колодке этого адаптера.
Входные клеммы для регулирования нагрузки
Закорачивание между (Уровень нагрузки 1) и (C)...Рекомендуемое снижение потребления
энергии приблизительно на 70 %.
Закорачивание между (Уровень нагрузки 2) и (C)...Рекомендуемое снижение потребления
энергии приблизительно на 40 %.
Закорачивание между (Уровень нагрузки 3) и (C)...
Принудительное ВЫКЛ термостата.
Входные клеммы низкого уровня шума
Закорачивание между клеммами регулирования мощности для экономии энергии
(т.е. регулирование низкоскоростного вращения вентилятора наружного блока или
рабочей частоты компрессора) в режиме охлаждения.
Эти клеммы необходимо использовать только при низких нагрузках в ночное время.
Примечания: Для обеспечения входа сигнала регулирования нагрузки/управления
низким уровнем
шума, необходимо использовать переключатель на PCB наружного блока для
установки режима управления низким уровнем шума в положение “YES” (“ДА”).
1. Местная установка для наружного блока
• Режим установки 1...ВКЛ управление низким уровнем шума, как описано
в руководстве по эксплуатации для наружного блока.
• Режим установки 2...Согласовать адреса для управления низким уровнем шума
и регулирования
нагрузки с адресом адаптера для внешнего управления.
2. Установки адаптер для внешнего управления
• Функциональный переключатель (SS1)
Установить SS1 в “BOTH“ (“ОБА“) или в “DE“.
• Переключатель установки адресов (DS1, DS2)
Согласовать DS1 и DS2 с адресами для управления низким уровнем шума
и регулирования нагрузки, соответствующими наружному блоку.

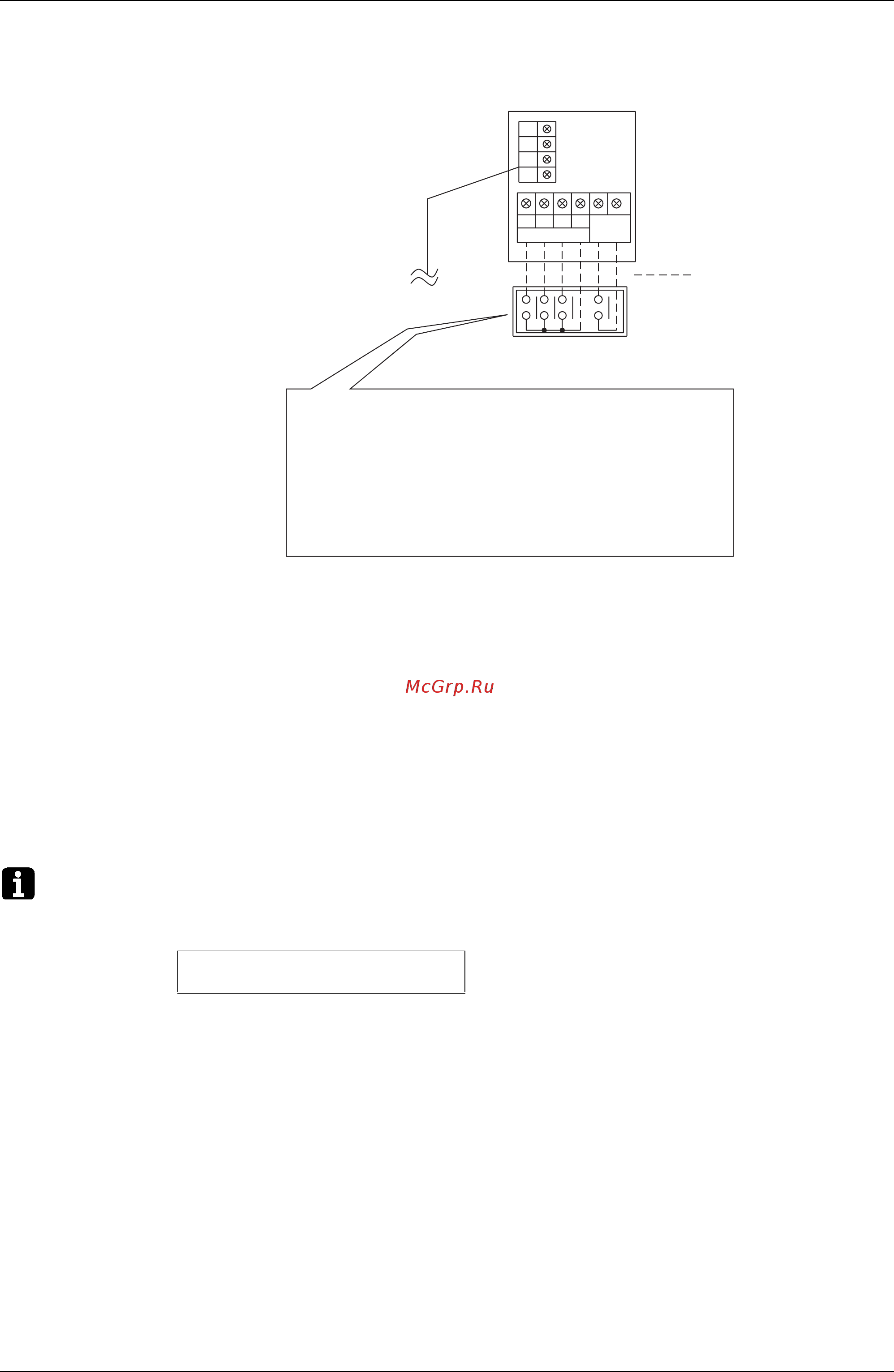

2
P2
3C
F1
F2
P1
1
Нагрузка
Панель вывода главного компьютера или пульт
управления уровнем нагрузки
(Входной сигнал)
Нормально разомкнутый контакт
На отдельный контакт требуется входной ток около 10-мА.
В качестве входных контактов с нулевым напряжением используйте контакты реле.
(Технические характеристики наружной проводки)
Рекомендуемая электропроводка. Жилы с виниловой оболочкой или кабели 0,75 - 2 м
2
Длина проводки: В пределах 150 м
Чтобы не допустить сбоев, эта проводка должна находиться на минимальном
расстоянии 50 мм от линий электропитания.
Е внешнему адаптеру управления
для других наружных блоков
Наружная проводка указана
пунктирной линией.
Низкий
уровень
шума
Как установить на месте
регулирование нагрузки
