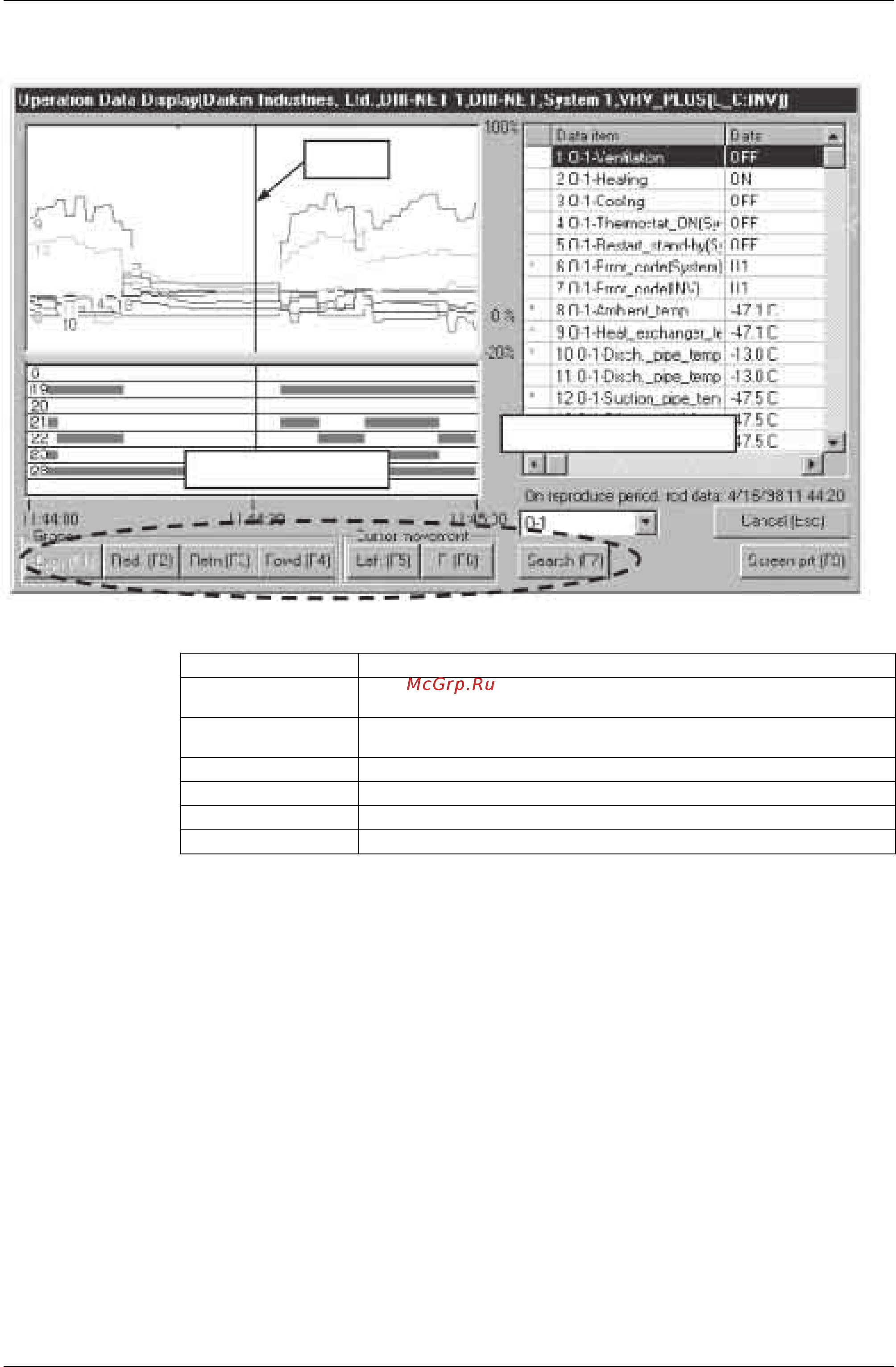

SiU30-408 Запись и считывание рабочих данных
Программа проверки, тип 3, прикладная версия 145
Курсор
Операции с графиком
Вывод рабочих данных
Кнопки Описание
Enlargement
(Увеличение) (F1)
Используется для вывода графика в течение короткого периода времени.
Reduction
(Уменьшение) (F2)
Используется для вывода графика в течение продолжительного
периода времени.
Backward (Назад) (F3) Используется для перемещения графика в окне влево.
Forward (Вперед) (F4) Используется для перемещения графика в окне вправо.
Left (Влево) (F5) Используется для перемещения курсора влево.
Right (Вправо) (F6) Используется для перемещения курсора вправо.
