Biostar M7SUA [13/36] Back panel connectors
![Biostar M7SUA [13/36] Back panel connectors](/views2/1711946/page13/bgd.png)
11
CD-ROM Audio-In Header: JCDIN1/ JCDIN2
Pin Assignment
1
Left Channel Input
2
Ground
3
Ground
1
JCDIN1/ 2
4
Right Channel Input
Frequency Selection: JCLK1 (optional)
CPU Clock PIN 1-2
100MHz
OPEN
133MHz
CLOSE
Note: Frequency Selection for Fuzzy333 MHz is selected throught BIOS
setup.

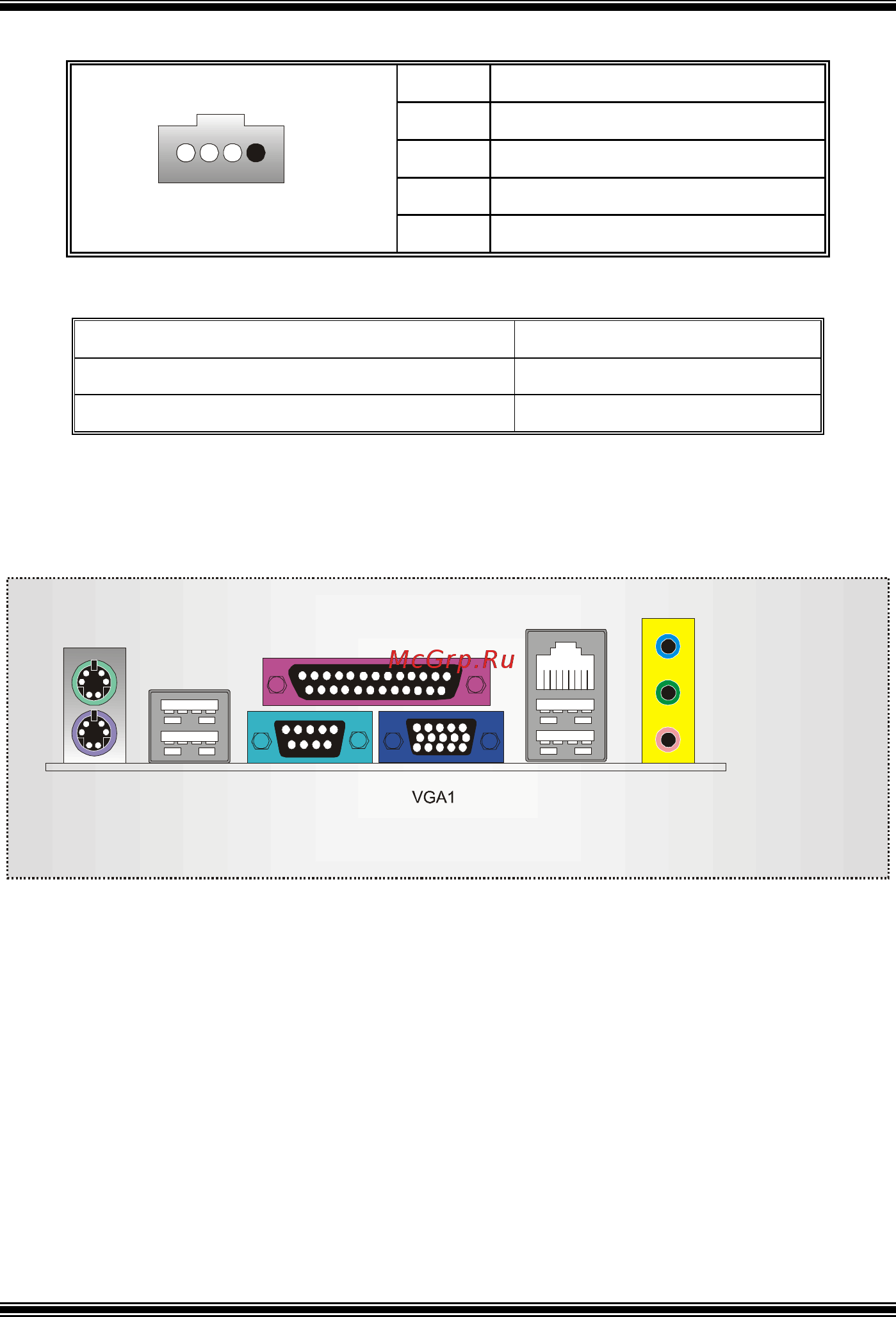

Back Panel Connectors
1 3
1
3
Keyboard
Mouse
COM1
JCOM1
JKBMS1
USB
JUSB1
USB
JUSBLAN2
Speaker Out
Line In/ Surround
Mic In/ Bass&Center
JAUDIO
LAN
Parallel
JVGA1
