18

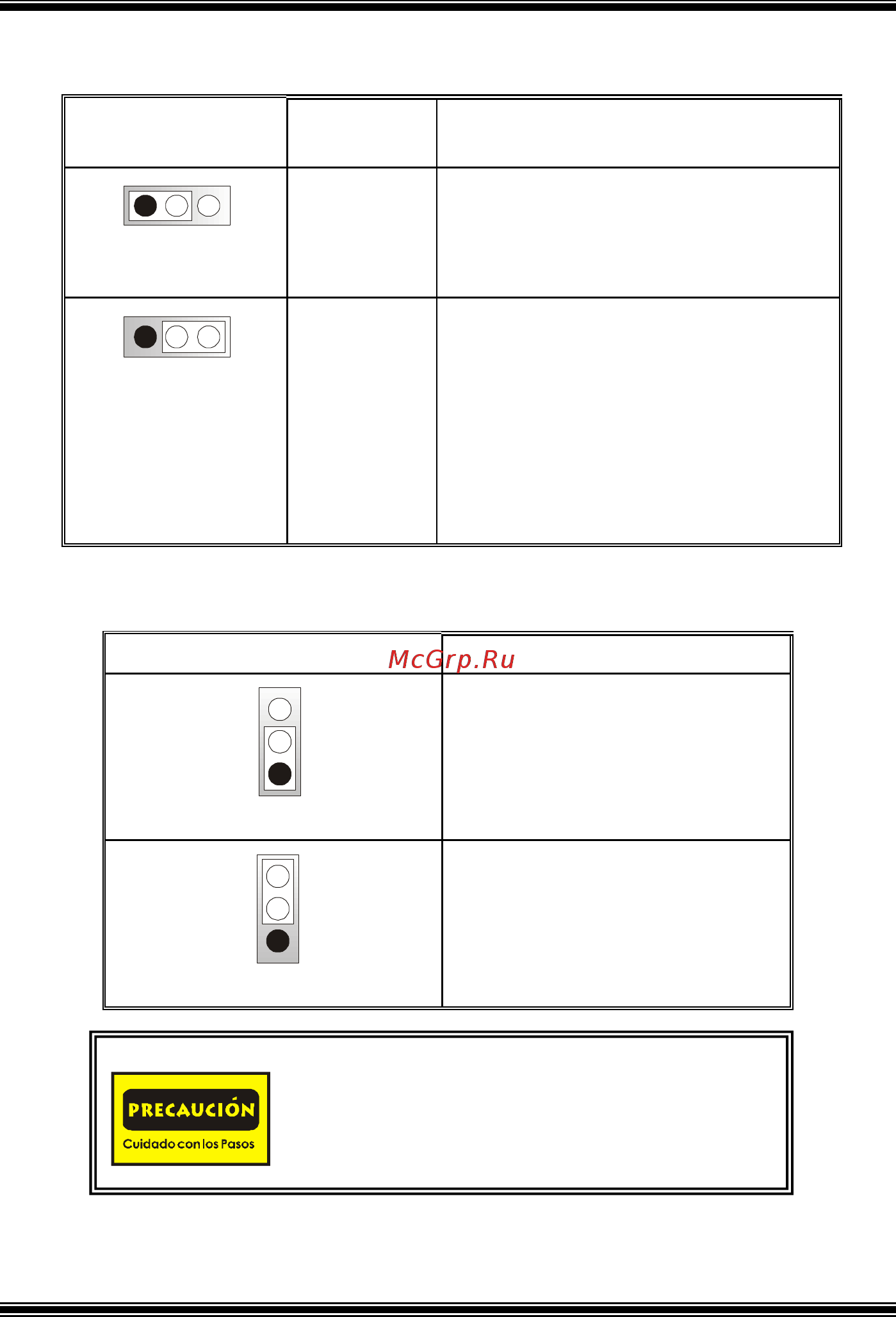

5V/ 5VSB Selección para USB (opcional): JUSBV1/ JUSBV2/
JUSBV3
JUSBV1/ JUSBV2/
JUSBV3
Asignación Descripción
1 3
Contactos 1-2 close
+5V
JUSBV1: 5V para puerto JUSB2
JUSBV2: 5V para puerto JUSB1
JUSBV3: 5V para puerto JUSBLAN2
1 3
Contactos 2-3 close
+5V_SB JUSBV1: puerto JUSB2 voltaje standby
de 5V
JUSBV2: puerto JUSB1 voltaje standby
de 5V
JUSBV3: puerto JUSBLAN2 voltaje
standby de 5V
Puente de Borrar CMOS: JCMOS1
※ Procesos para Borrar CMOS:
1. Quite el cable de corriente del AC.
2. Fijar el puente en el “contacto 2-3 close”.
JCMOS1 Assignment
1
3
Contacto 1-2 Close
Operación Normal (default)
1
3
Contactos 2-3 Close
Borrar Datos CMOS
Los siguientes procesos son para reiniciar la
contrasena del BIOS. Es importante que siga los
siguientes pasos cuidadosamente.
~
