Biostar M7SUA [23/36] Back panel connectors
![Biostar M7SUA [23/36] Back panel connectors](/views2/1711946/page23/bg17.png)
21

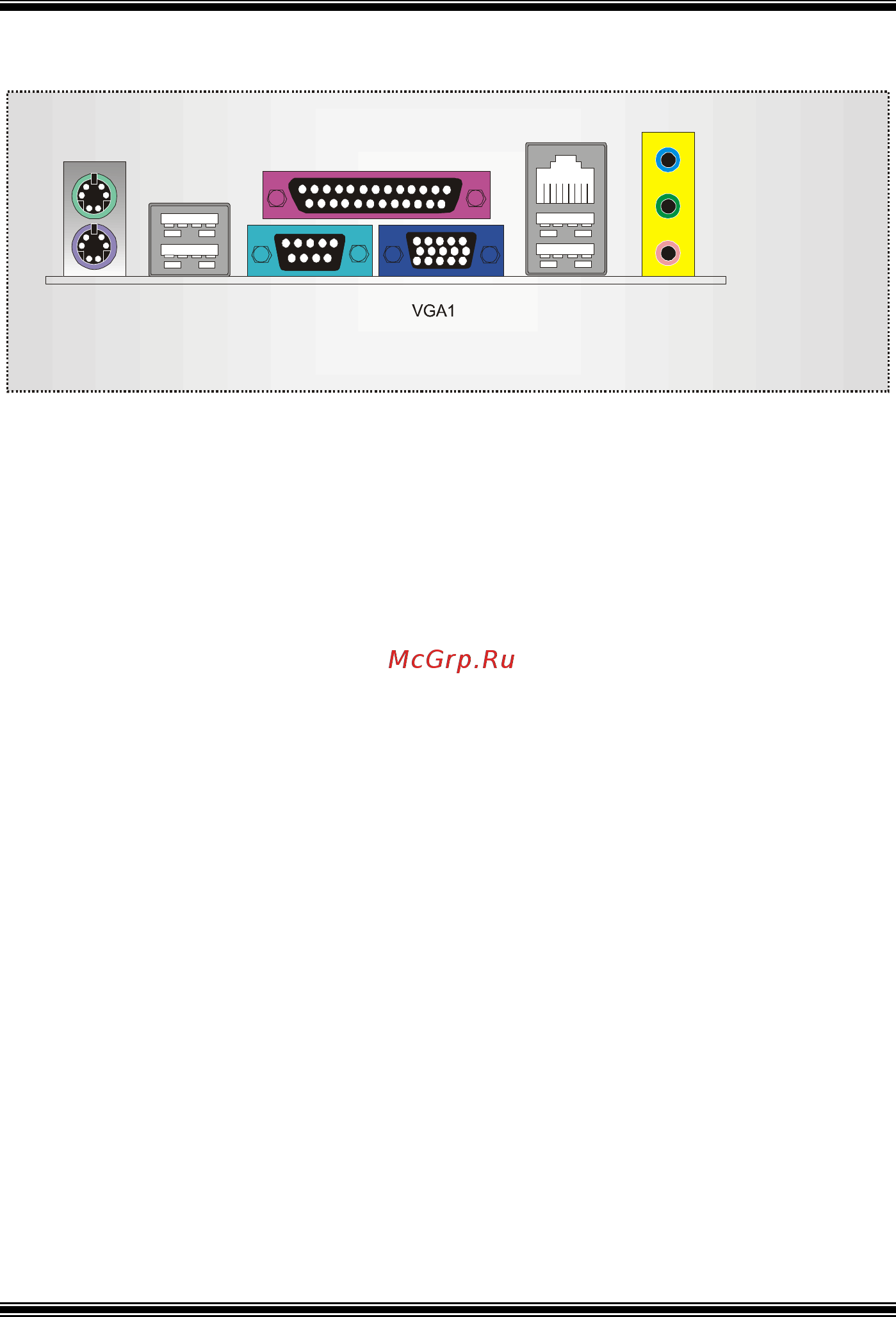

Back Panel Connectors
1 3
1
3
Keyboard
Mouse
COM1
JCOM1
JKBMS1
USB
JUSB1
USB
JUSBLAN2
Speaker Out
Line In/ Surround
Mic In/ Bass&Center
JAUDIO
LAN
Parallel
JVGA1
