Biostar M7SUA [21/36] Cabezal del panel de audio frontal jaudio1
![Biostar M7SUA [21/36] Cabezal del panel de audio frontal jaudio1](/views2/1711946/page21/bg15.png)
19
3. Espere 5 segundos.
4. Fijar el Puente en el “contacto 1-2 close”.
5. Encienda AC.
6. Reconfigure la contraseña deseada o borre datos CMOS.

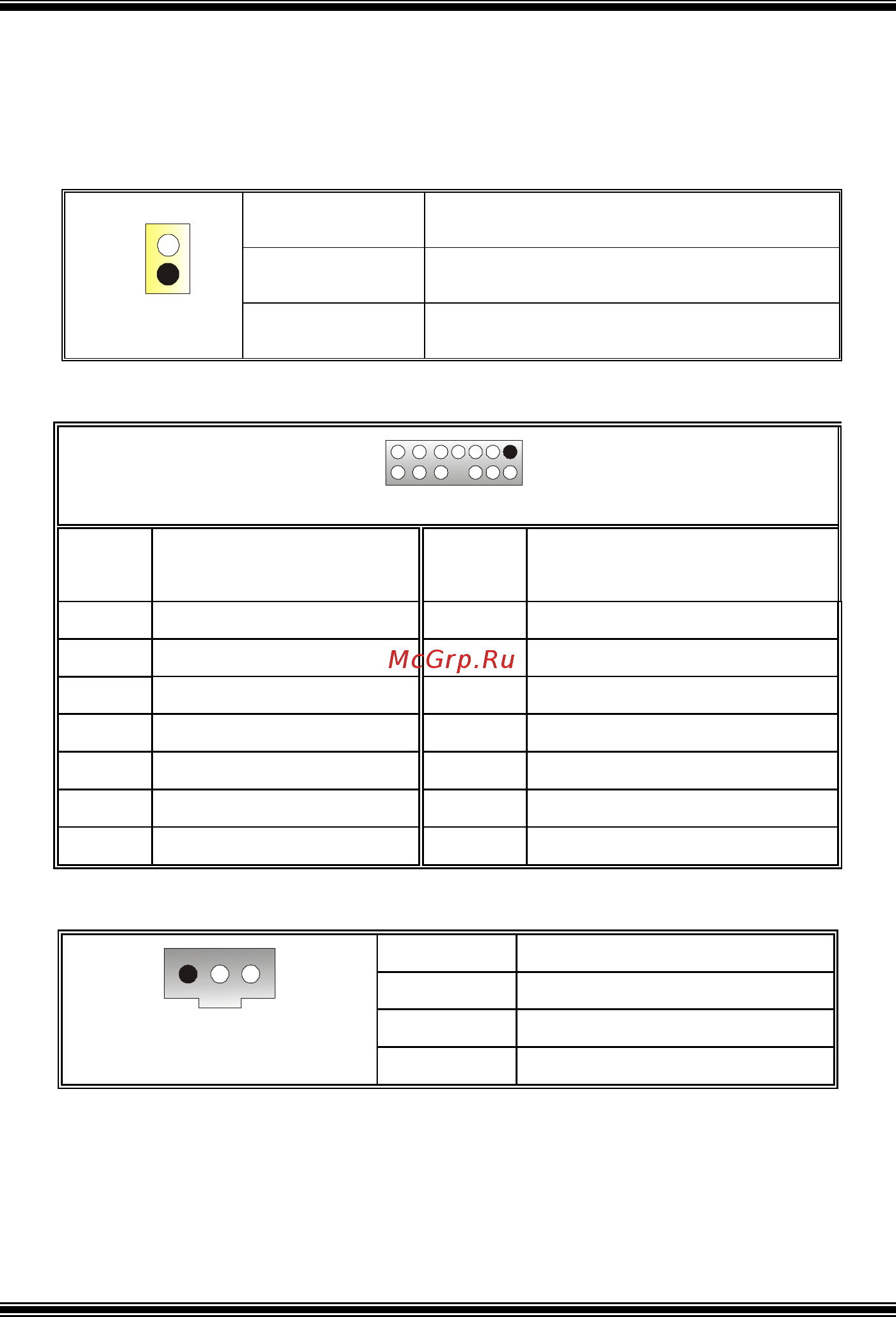

Conector de la Carcasa Abierta: JCI1 (opcional)
Contactos
Asignación
1
Señal de la Carcasa Abierta
1
JCI1
2
Tierra
Cabezal del Panel de Audio Frontal: JAUDIO1
1
2
13
14
JAUDIO1
Contac-
tos
Asignación Contac-
tos
Asignación
1
Entrada del Mic
2
Tierra
3
Corriente del Mic
4
Corriente de Audio
5
Salida de Línea RT
6
Salida de Línea RT
7
Reservado
8
Key
9
Salida de Línea LFT
10
Salida de Línea LFT
11
Entrada de Línea RT
12
Entrada de Línea RT
13
Entrada de Línea LFT
14
Entrada de Línea LFT
Conector Digital de Audio: SPDIF_OUT1
Contactos Asignación
1
+5V
2
SPDIF_OUT
1
3
SPDIF_OUT1
3
Tierra
