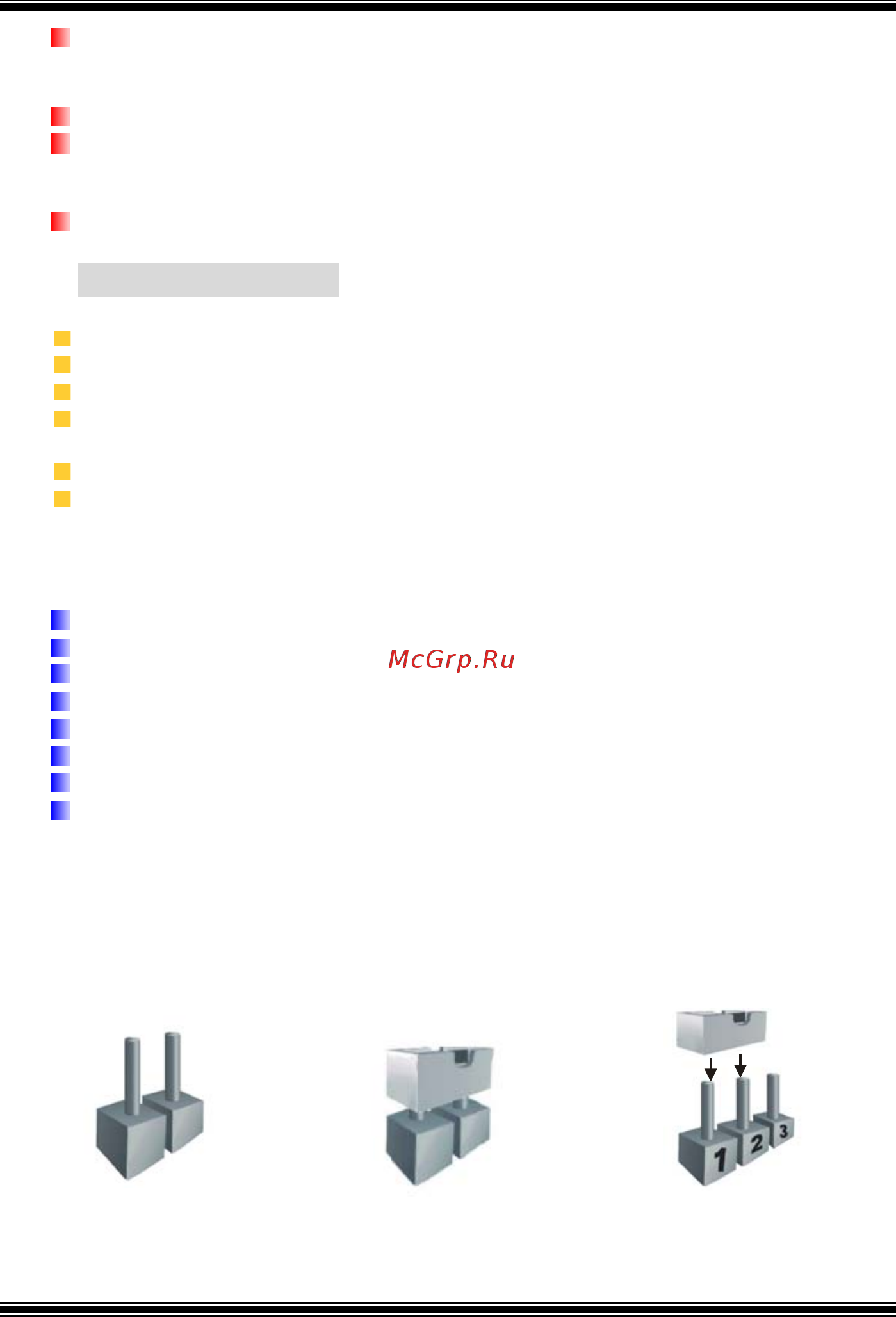

![Biostar M7SUA [15/36] Contenido del paquete](/views2/1711946/page15/bgf.png)
13
6 puertos USB2.0 (frontal*2 + traseros*4)
Cabezal del lado frontal I/O
Cabezal frontal de audio.
Cabezal frontal USB.
Dimensiones
Factor de Forma Micro ATX: 19.1 X 22.9 cm (W X L)
B. BIOS & Software
BIOS
Award legal BIOS.
APM1.2.
ACPI.
Función USB.
Software
Soporta 9th Touch
TM
, Flashe
TM
and StudioFun!
TM
(optional).
Ofrece el más alto funcionamiento para Windows 98 SE, Windows 2000,
Windows Me, Windows XP, SCO UNIX etc.
Contenido del Paquete
Cable HDD X1
Cable FDD X1
Manual del Usuario X1
Cable USB X1 (opcional)
Panel Trasero I/O para carcasa ATX X1 (opcional)
Configuración completa del Driver CD X1
Aplicación del CD StudioFun! X1 (opcional)
Cable S/PDIF Out X1 (opcional)
Cómo instalar un Puente
La ilustración muestra cómo instalar un puente. Cuando el Jumper Cap está ubicado en
los contactos, el puente está en “close”. Si no hay Jumper Cap ubicado en los contactos,
el puente está en ”open”. La siguiente ilustración muestra un contacto 3 en el que los
contactos 1y 2 están “close” cuando el Jumper Cap está ubicado en los dos contactos.
Puente open Puente close Contacto 1-2 close
