Installation der CPU

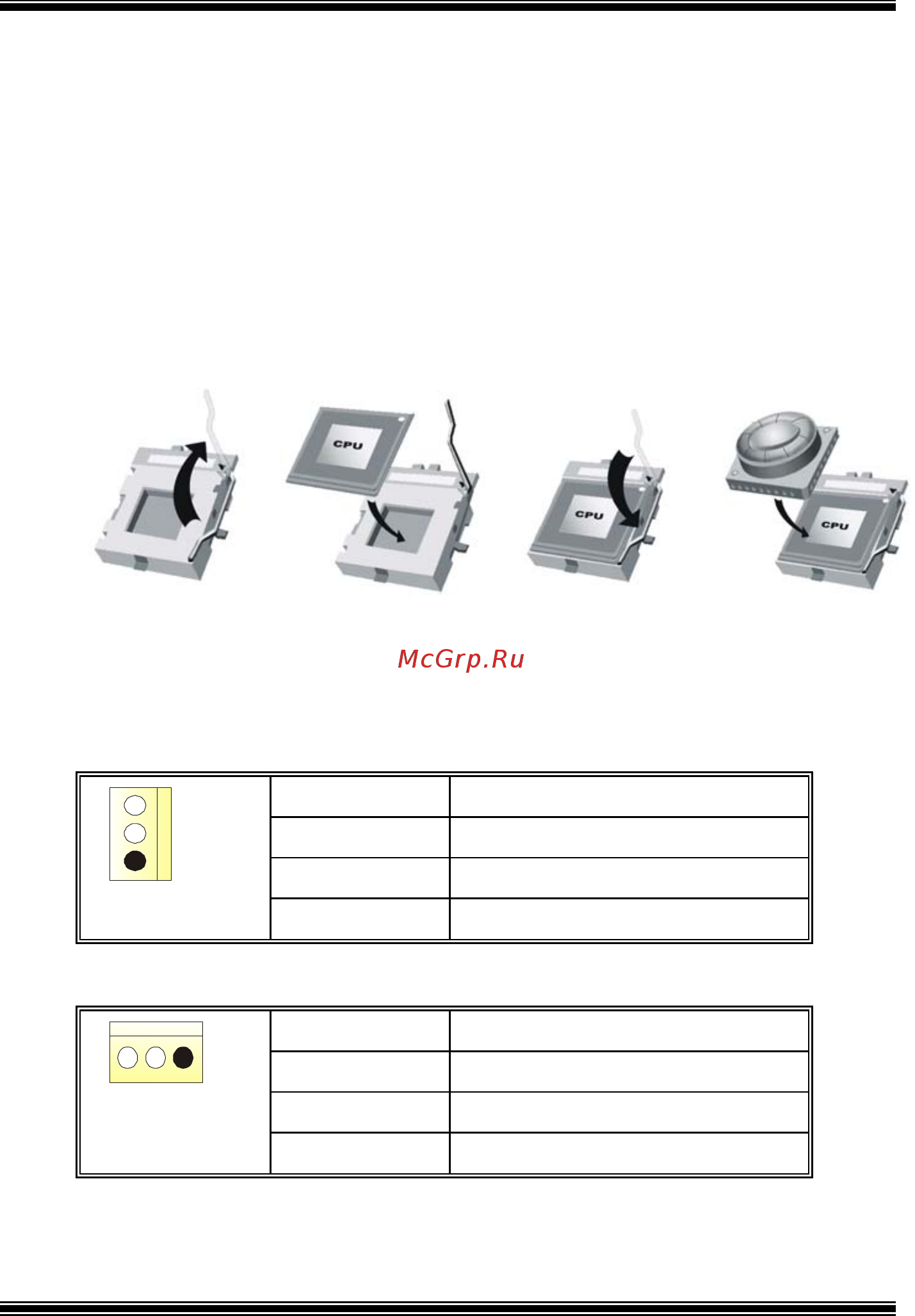

Schritt 1: Ziehen Sie den Hebel seitlich vom Sockel weg. Heben Sie den Hebel dann
in 90-Grad-Winkel nach oben.
Schritt 2: Suchen Sie nach der scharfen Kante, die auf Drehpunkt des Hebels
weisen muss. Die CPU passt nur, wenn sie richtig ausgerichtet ist.
Schritt 3: Drücken Sie die CPU fest in den Sockel und schließen Sie den Hebel.
Schritt 4: Stecken Sie Ihren CPU-Lüfter auf die CPU. Schließen Sie die Stromversorgungsstecker
für CPU-Lüfter an JCFAN1 an. Dann beenden Sie die Installation.
CPU-Lüfter Headers: JCFAN1
Pin
Beschreibung
1
Masse
2
+12V
1
JCFAN1
3
Lüfter R.P.M. Rate Sensor
System-Lüfter Headers: JSFAN1
Pin
Beschreibung
1
Masse
2
+12V
1
JSFAN1
3
Lüfter R.P.M. Rate Sensor
