28

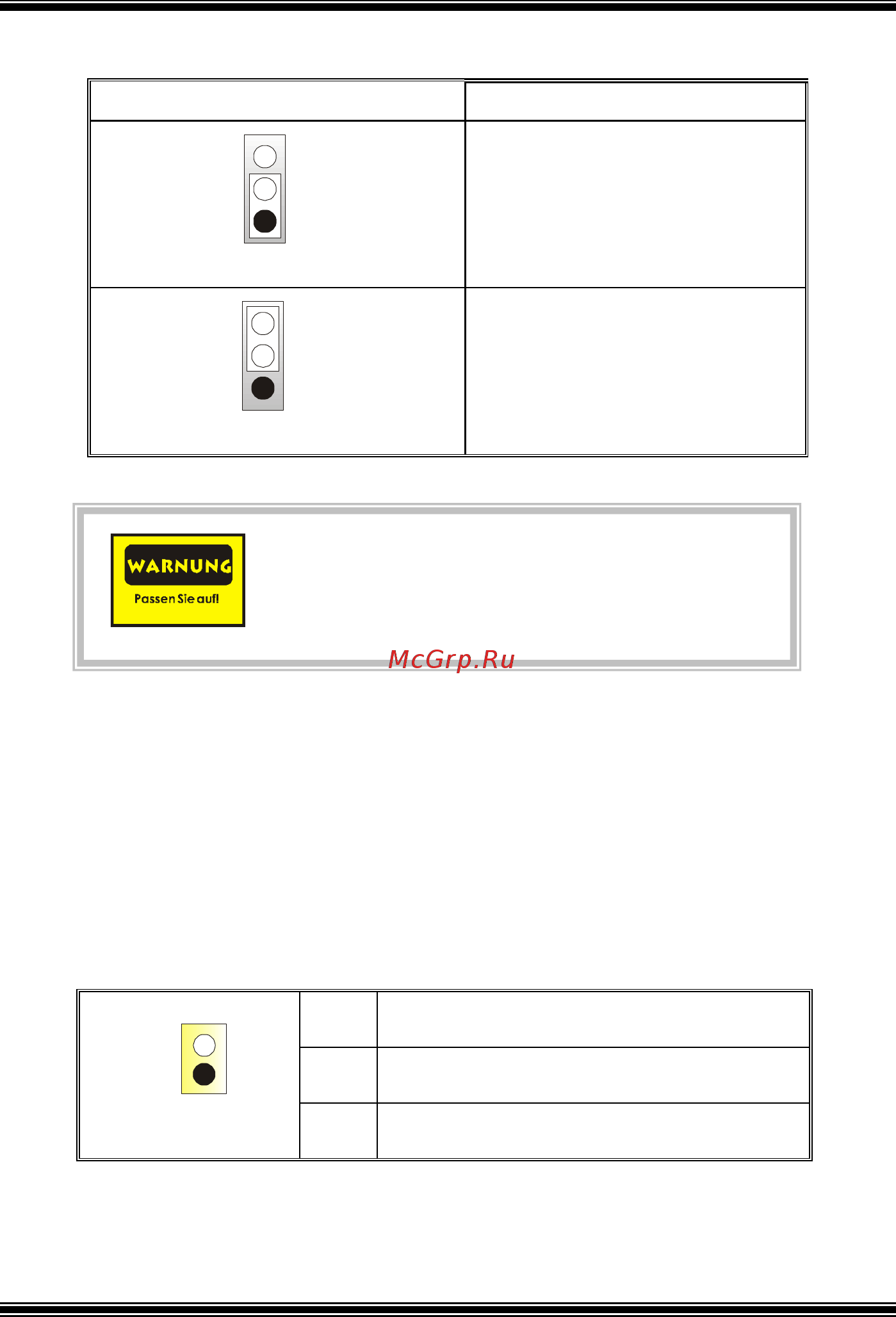

Jumper zum Löschen CMOS: JCMOS
※ Prozeduren zum Löschen des CMOS:
1. Ausschalten Sie den AC-Netzstecker.
2. Lassen Sie Pin 2-3 von JCOMS1 geshclossen sein.
3. Bitte warten Sie 15 Sekunden.
4. Lassen Sie Pin 1-2 von JCOMS1 geshclossen sein.
5. Schließen Sie den AC-Netzstecker an.
6. Zurücksetzen Sie ihr gewünschtes Kennwort oder löschen Sie
die CMOS-Daten.
Anschluss für Gehäuse-Öffnen: JC1(optional)
Pin
Beschreibung
1
Gehäuse Öffnen Signal
1
JC1
2
Masse
JCMOS
Beschreibung
1
3
Pin 1-2 geschlossen
Normale Operation (Default)
1
3
Pin 2-3 geschlossen
CMOS-Daten Löschen
Die folgende Schritte leiten Sie, das Kennwort für
BIOS-System zurückzusetzen. Es ist wichtig, die
Anweisung zu folgen.
