29

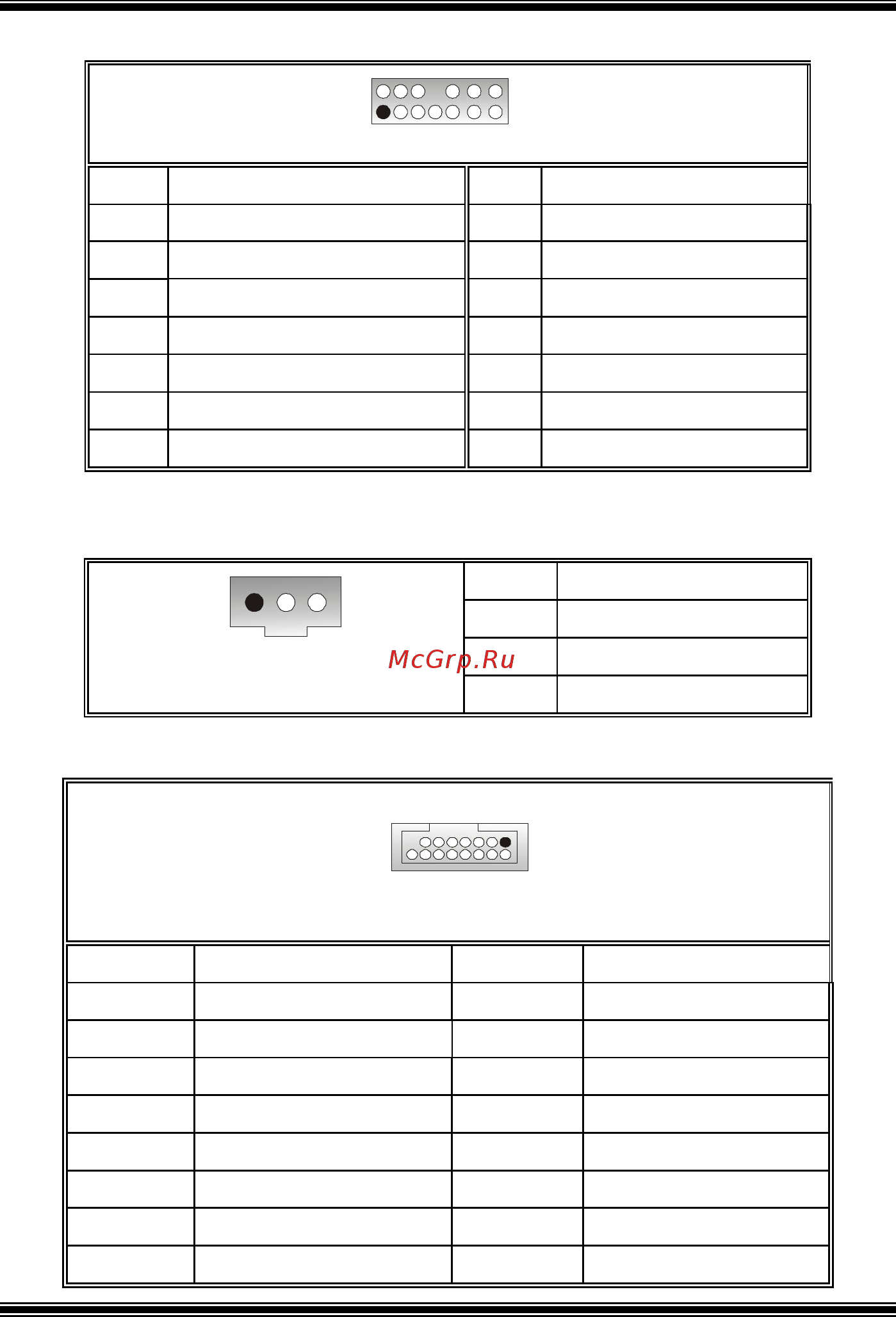

Front Panel Audio Header: JAUDIO1
1
2
13
14
JAUDIO1
Pin Beschreibung Pin Beschreibung
1
Mikrofon-Eingang
2
Masse
3
Mikrofon-Betriebsspannung
4
Audio-Spannung
5
Recht Line-Out
6
Recht Line-Out
7
Reserviert
8
Schlüsse
9 Link Line-Out 10 Link Line-Out
11
Line-In RT
12
Line-In RT
13
Line-In LFT
14
Line-In LFT
Digital Audio Anschluss: SPDIF_OUT1
Pin Beschreibung
1
+5V
2
SPDIF_OUT
1
SPDIF_OUT1
3
Masse
Game Header: JGAME1 (optional)
1
216
15
JGAME1
Pin Beschreibung Pin Beschreibung
1
+5V
2
+5V
3
GPSB1
4
GPSA1
5
GPX2
6
GPX1
7
MIDI-OUT
8
Masse
9
GPY2
10
Masse
11
GPSB2
12
GPY1
13
MIDI-IN
14
GPSA2
15
Kein
16
+5V
