Biostar M7SUA [29/36] Auswahl von 5v 5v_sb für usb optional jusbv1 jusbv2 jusbv3

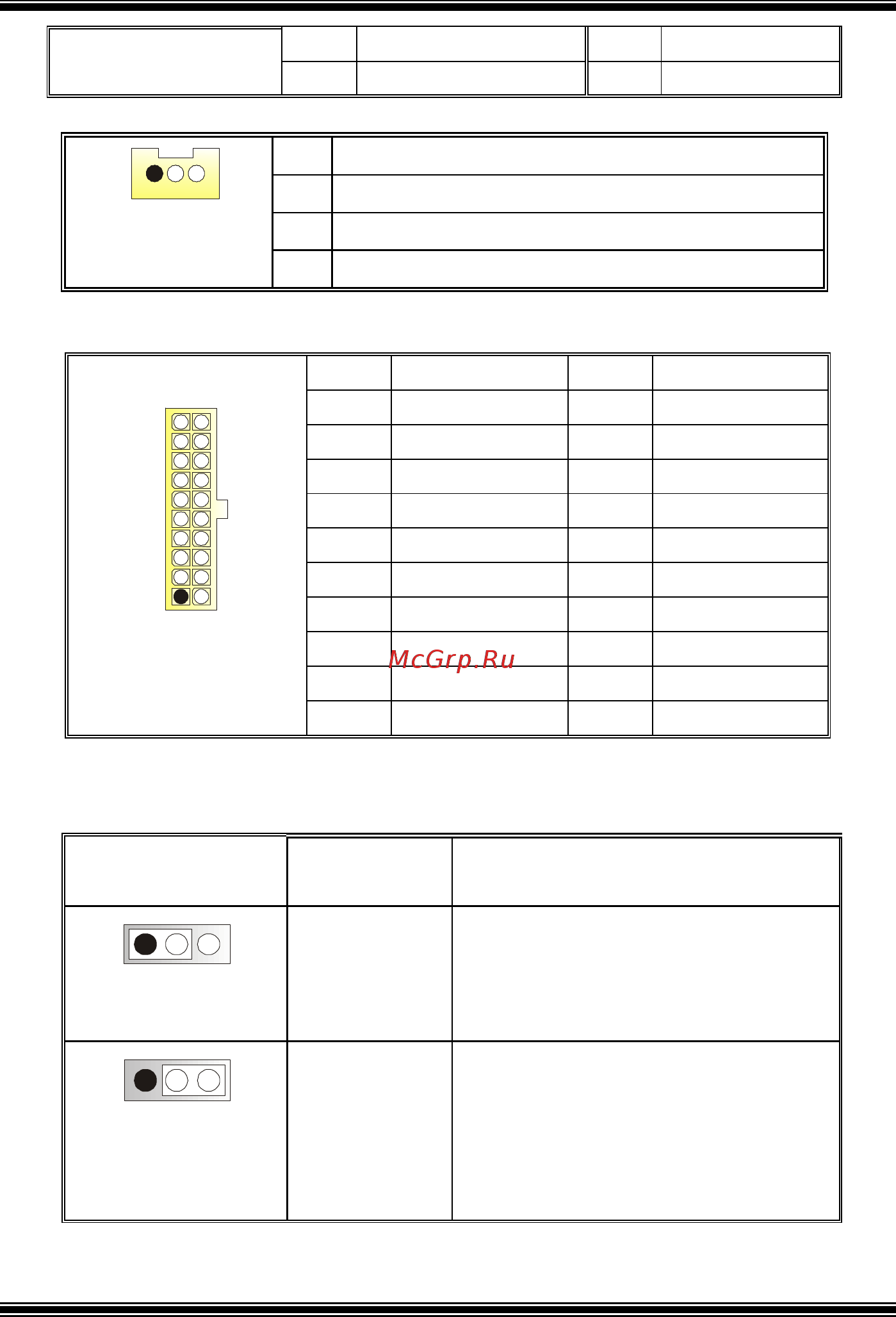

![Biostar M7SUA [29/36] Auswahl von 5v 5v_sb für usb optional jusbv1 jusbv2 jusbv3](/views2/1711946/page29/bg1d.png)
27
7
Masse
8
Masse
JUSB2
9
Schlüsse
10
Kein
Wake On LAN Header: JWOL1
Pin
Beschreibung
1
+5V_SB
2
Masse
1
JWOL1
3
Wake-up
Stromversorgungsanschluss: JATXPWER1
PIN Beschreibung PIN Beschreibung
1 +3.3V 11 +3.3V
2 +3.3V 12 -12V
3 Masse 13 Masse
4 +5V 14 PS_ON
5 Masse 15 Masse
6 +5V 16 Masse
7 Masse 17 Masse
8 PW_OK 18 -5V
9 +5V_SB 19 +5V
20
11
10
1
JATXPWR1
10 +12V 20 +5V
Auswahl von 5V/ 5V_SB für USB (optional): JUSBV1/ JUSBV2/
JUSBV3
JUSBV1/ JUSBV2/
JUSBV3
Beschreibung Funktion
1 3
Pin 1-2 geschlossen
+5V
JUSBV1: 5V für JUSB2
JUSBV2: 5V für JUSB1
JUSBV3: 5V für JUSBLAN2
1 3
Pin 2-3 geschlossen
+5V_SB
JUSBV1: 5V reserviert für JUSB2
JUSBV2 : 5V reserviert für JUSB1
JUSBV3: 5V reserviert für JUSBLAN2
