12
DE
TYPENSCHILD
Abmessungen
Breite 43,5 cm
Höhe 32 cm
Tiefe 41,5 cm
Nutzvolumen Liter 58
Elektrischer
Anschluss
Spannun
g
220-240V ~ 50/60Hz
oder 50Hz (siehe Typenschild)
maximale Leistungsaufnahme
2250W
ENERGIE-ETIKETT
Richtlinie 2002/40/EG über die
Etikettierung von Elektrobacköfen.
Norm EN 50304
Energieverbrauch Natürliche
Konvektion Heizfunktion:
Standard Plus
Deklarierte
Energieverbrauchsklasse
Erzwungene Konvektion
Heizfunktion:
Echte Heißluft
Dieses Gerät entspricht den
folgenden EG-Richtlinien:
- 2006/95/EWG vom 12/12/06
(Niederspannung) und
nachfolgenden Änderungen
- 2004/108/EWG vom 15/12/04
(elektromagnetische
Verträglichkeit) und nachfolgenden
Änderungen
- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen
- 2002/96/EC und nachfolgenden
Änderungen
derselben ohne ein Werkzeug zu Hilfe nehmen zu
müssen, nicht möglich ist.
Elektroanschluss
! Die mit einem Dreileiterkabel ausgerüsteten Backöfen
sind für den Betrieb mit Wechselstrom bei der auf dem
Typenschild angegebenen Spannung und Frequenz
ausgelegt (
siehe unten
).

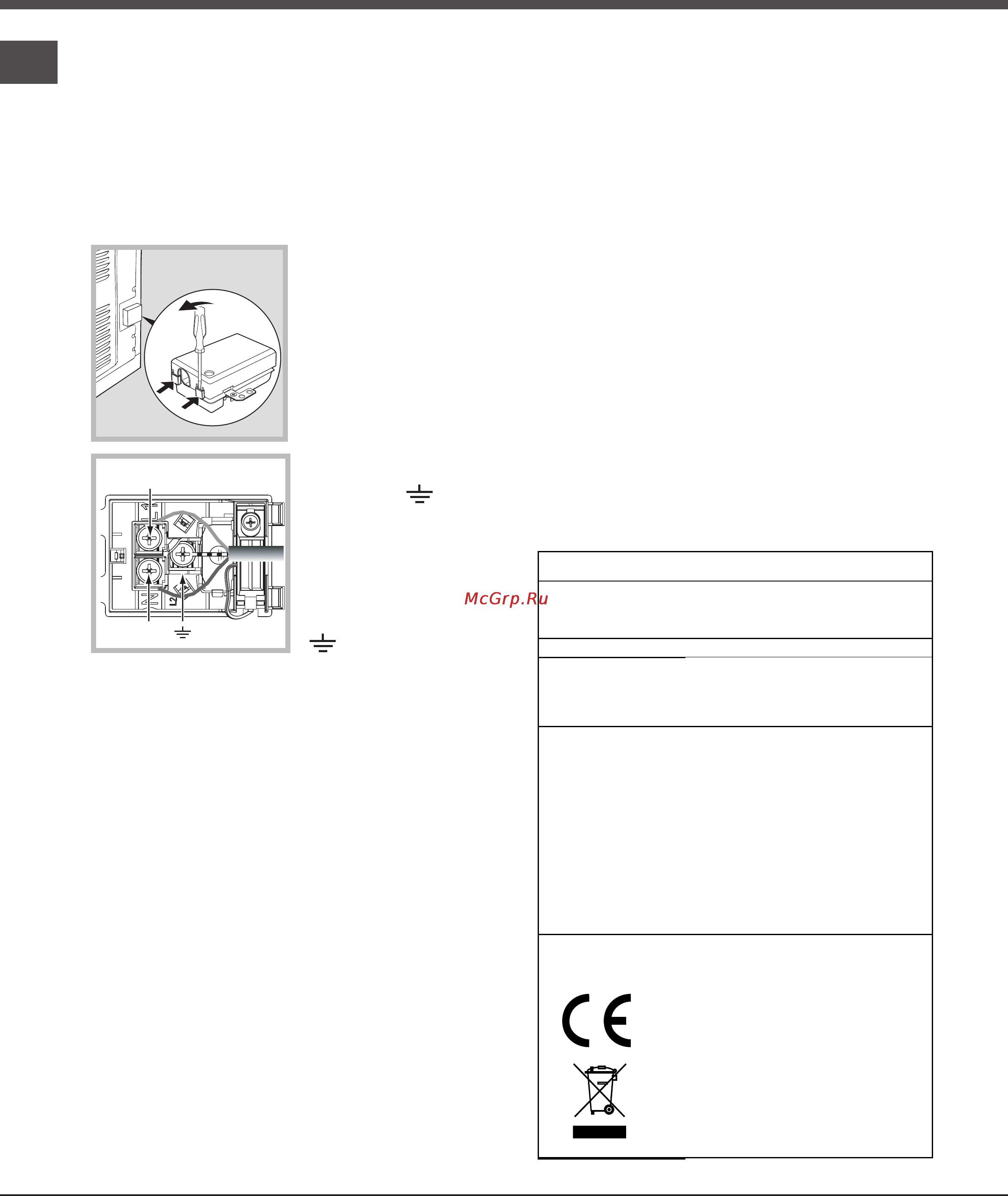

Anschluss des Netzkabels
1. Das Klemmengehäuse
öffnen, indem die
seitlichen Zungen des
Deckels mithilfe eines
Schraubenziehers
angehoben werden.
Deckel abziehen (
siehe
Abbildung
).
2. Installation des
Netzkabels: Schrauben
Sie die Schraube der
Kabelklemme sowie die
drei Schrauben der
Kontakte L-N-
heraus. Befestigen Sie
die Drähte dann unter
Beachtung der
entsprechenden Farben
unter den
Schraubenköpfen: Blau
(N), Braun (L), Gelb/Grün
(
siehe Abbildung
).
3. Befestigen Sie das
Kabel in der
entsprechenden Kabelklemme.
4. Schließen Sie den Deckel des Klemmengehäuses.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Kabel mit einem Normstecker für die
auf dem Typenschild angegebene Belastung (
siehe
nebenstehende Tabelle
).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der Last
und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3
mm zwischenzuschalten. (Der Erdleiter darf vom
Schalter nicht unterbrochen werden.) Das
Versorgungskabel muss so verlegt werden, dass es an
keiner Stelle einer Temperatur ausgesetzt wird, die 50°C
über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Steckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Steckdose für die maximale Leistungsbelastung
des Gerätes ausgelegt ist, die auf dem Typenschild
angegeben ist (
siehe unten
);
• die Versorgungsspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt (
siehe unten
);
• die Steckdose mit dem Gerätestecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Steckdose oder den Stecker aus; verwenden Sie
keine Verlängerungen und Mehrfachsteckdosen.
! Elektrokabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Kabel darf nicht gebogen oder eingeklemmt
werden.
! Das Kabel muss regelmäßig kontrolliert werden und
darf nur durch autorisiertes Fachpersonal ausgetauscht
werden (
siehe Kundendienst
).
! Der Hersteller lehnt jede Verantwortung ab, falls
diese Vorschriften nicht eingehalten werden sollten.
N
L
