20
RS
!
    






!
   


!



  
!




 


 
   






  
    
 
595 mm.
595 mm.
24 mm.
545 mm.
5 mm.
567 mm.
23 mm.
575-585 mm.
45 mm.
560 mm.
547 mm. min.
!

 
 




 
   



  





  



 





 





!


560 mm.
45 mm.


Содержание

Похожие устройства

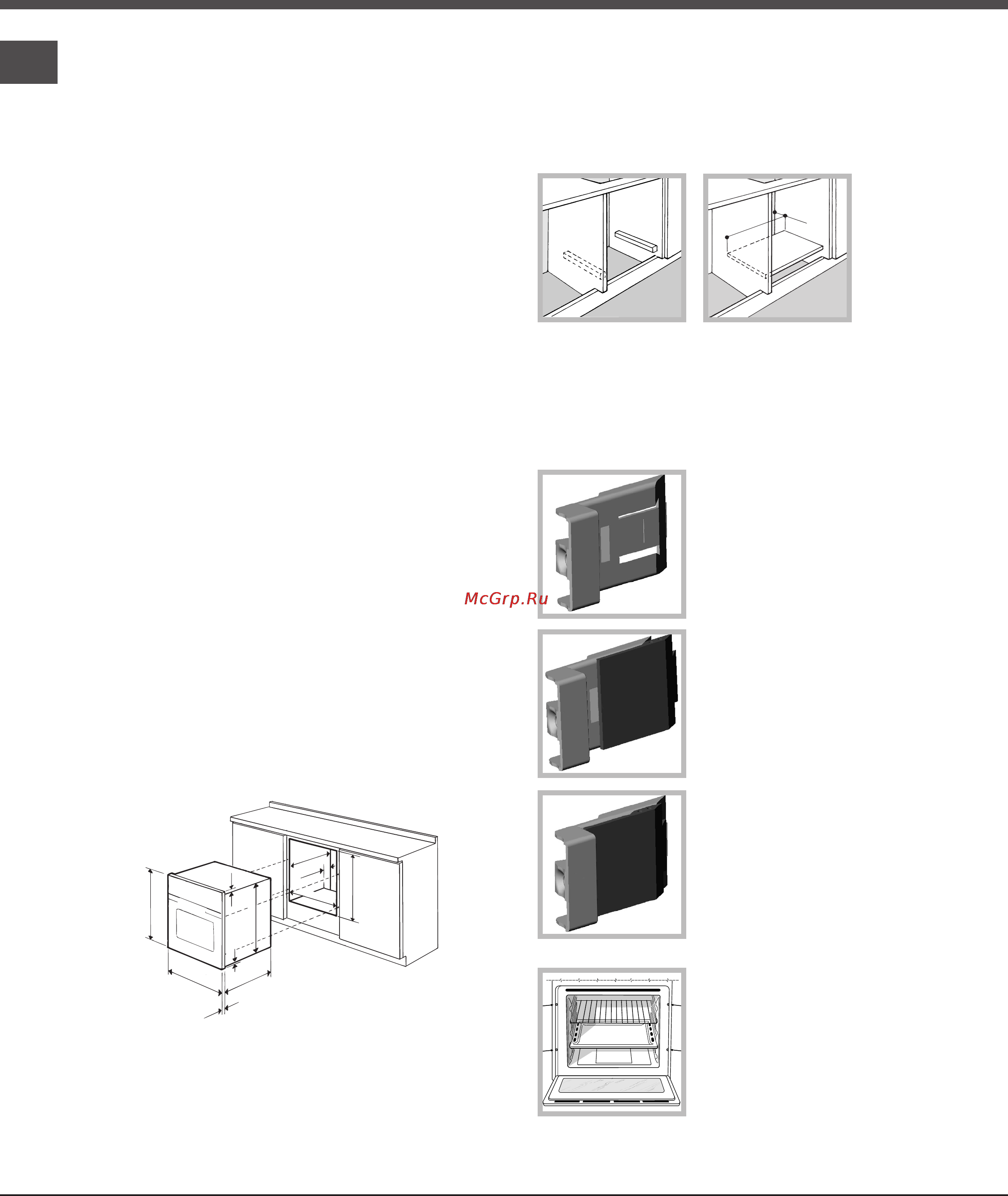

Установка из Важно сохранить данное руководство для его последующих консультации В случае продажи передачи изделия или при переезде на новое место жительства необходимо проверить чтобы руководство оставалось вместе с изделием для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями Вентиляция Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм см чертежи Внимательно прочитайте инструкции в них содержатся важные сведения об установке эксплуатации и безопасности изделия Расположение Не разрешайте детям играть с упаковочными материалами Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора см Предосторожности и рекомендации Установка изделия производится в соответствии с данными инструкциями квалифицированными специалистами Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным Встроенный монтаж Для обеспечения исправного функционирования изделия кухонный элемент должен иметь соответствующие характеристики Центровка и крепление 4 крепежных элемента с боков духового шкафа должны быть отрегулированы в соответствии с 4 отверстиями в раме в зависимости от толщины боковой панели кухонного элемента толщина 20 мм полностью удалите съемную часть крепежного элемента см схему панели кухонных элементов прилегающих к духовому шкафу должны быть выполнены из термостойкого материала клеи кухонных элементов элементов из фанерованного дерева должен быть устойчивым к температуре 100 С толщина 18 мм используйте первый паз согласно уже готовой конфигурации производителя см схему для встраивания духового шкафа под кухонным топом см рисунок или в колонну ниша кухонного элемента должна иметь следующие размеры толщина 16 мм используйте второй паз см схему После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями Расход электроэнергии указанный на паспортной табличке изделия был замеряй для данного типа монтажа 20 Для крепления изделия к кухонному элементу откроите дверцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в периметральной раме Все защитные элементы должны быть закреплены таким образом чтобы их можно было снять только при помощи
