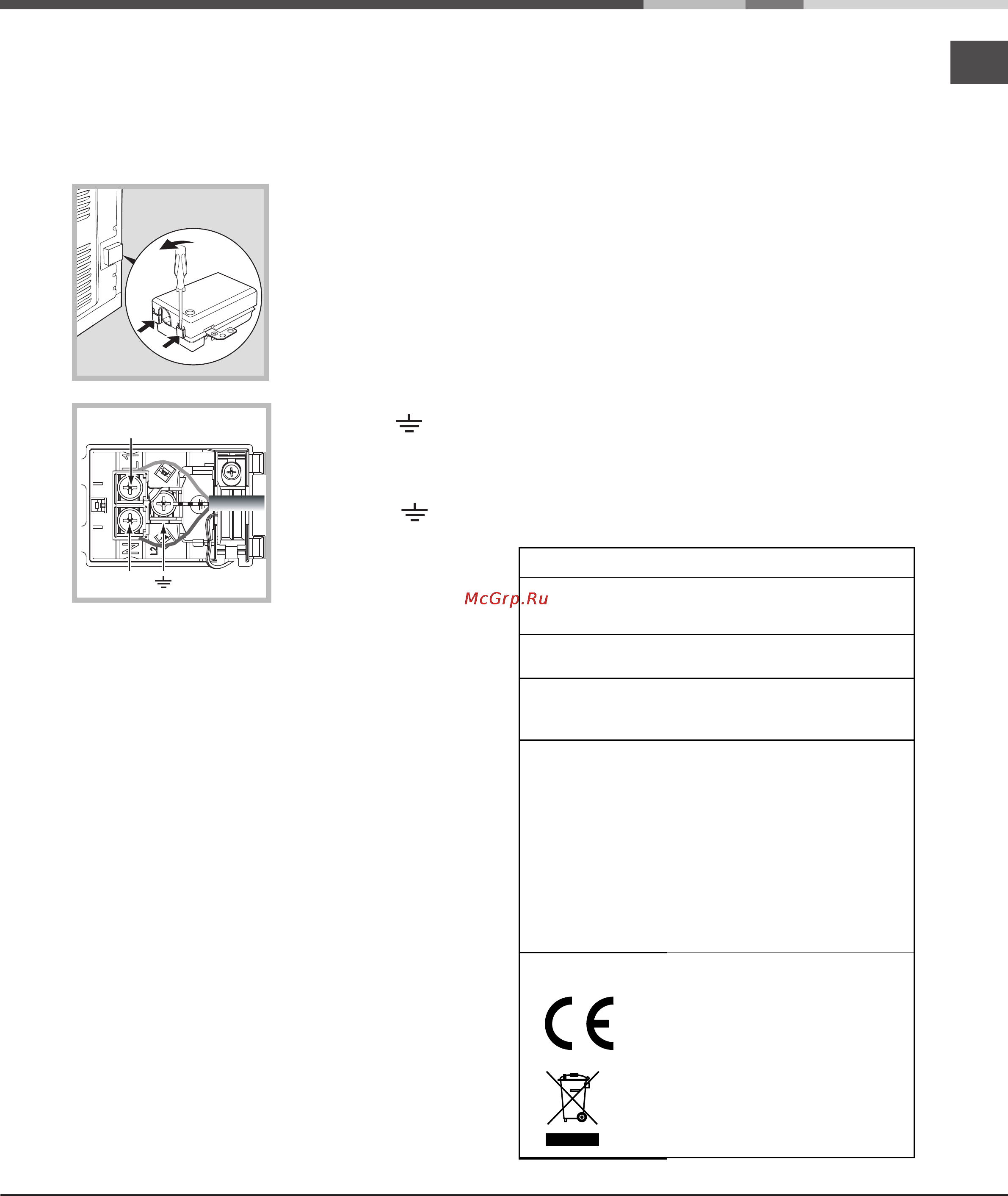

Elektrische aansluiting
! De ovens met driepolige voedingskabel functioneren
met de wisselstroom, de spanning en de frequentie
die aangegeven staan op het typeplaatje (
zie onder
).
Monteren voedingskabel
1. Licht de lipjes aan de
zijkant van het deksel
van het klemmenbord op
met een
schroevendraaier: trek
het deksel van het
klemmenbord open (
zie
afb.
).
2. De voedingskabel in
werking stellen: draai de
schroef van de
kabelklem en de drie
schroeven van de
contacten L-N-
los,
en bevestig de draden
onder de schroeven met
inachtneming van de
kleuren: Blauw (N) Bruin
(L) Geel-Groen
(
zie
afbeelding
).
3. Maak de kabel vast
aan de daarvoor
bestemde kabelklem.
4. Sluit het deksel van
het klemmenbord.
Het aansluiten van de voedingskabel aan het net
Gebruik voor de voedingskabel een stekker die
genormaliseerd is voor de lading aangegeven op het
typeplaatje(
zie hiernaast
).
Wanneer het apparaat rechtstreeks op het net wordt
aangesloten moet men tussen het apparaat en het net
een meerpolige schakelaar aanbrengen met een
afstand tussen de contacten van minstens 3mm,
aangepast aan het elektrische vermogen en voldoend
aan de geldende normen (de aarding mag niet worden
onderbroken door de schakelaar). De voedingskabel
moet zodanig geplaatst worden dat hij nergens een
temperatuur bereikt die 50°C hoger is dan de
kamertemperatuur.
! De installateur is verantwoordelijk voor de correcte
elektrische verbinding en het in acht nemen van de
geldende veiligheidsnormen.
Vóór het aansluiten moet u controleren dat:
• het stopcontact geaard is en voldoet aan de
geldende normen;
• het stopcontact in staat is het maximale vermogen
van het apparaat te verdragen, zoals aangegeven
op het typeplaatje (
zie onder
);
• de spanning zich bevindt tussen de waarden die
staan aangegeven op het typeplaatje (
zie onder
);
• het stopcontact en de stekker overeenkomen. Als
dat niet zo is, dient u ofwel de stekker ofwel het
stopcontact te vervangen; gebruik geen
verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is, moeten het
snoer en het stopcontact makkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of
samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd
en mag alleen door erkende monteurs worden
vervangen (
zie Service
).
! De fabrikant kan niet verantwoordelijkheid worden
gesteld als deze normen niet worden nageleefd.
TYPEPLAATJE
Afmetingen
breedte 43,5 cm
hoogte 32 cm
diepte 41,5 cm.
Inhoud liter 58
Elektrische
aansluitingen
spanning 220-240V ~ 50/60Hz of
50Hz (zie typeplaatje)
maximum vermogen 2250W
ENERGY LABEL
Richtlijn 2002/40/EG op etiket van
elektrische ovens.
Norm EN 50304
Energieverbruik convectie
Natuurlijk
verwarmingsfunctie: Traditioneel
Energieverbruik verklaring Klasse
convectie Hetelucht
verwarmingsfunctie :Multikoken
Dit apparaat voldoet aan de
volgende EU Richtlijnen:
- 2006/95/EEG van 12/12/06
(laagspanning) en daaropvolgende
wijzigingen;
- 2004/108/EEG van 15/12/04
(elektromagnetische compatibiliteit)
en daaropvolgende wijzigingen
- 93/68/EEG van 22/07/93 en
daaropvolgende wijzigingen
- 2002/96/EC en daaropvolgende
wijzigingen
N
L
