15
DE

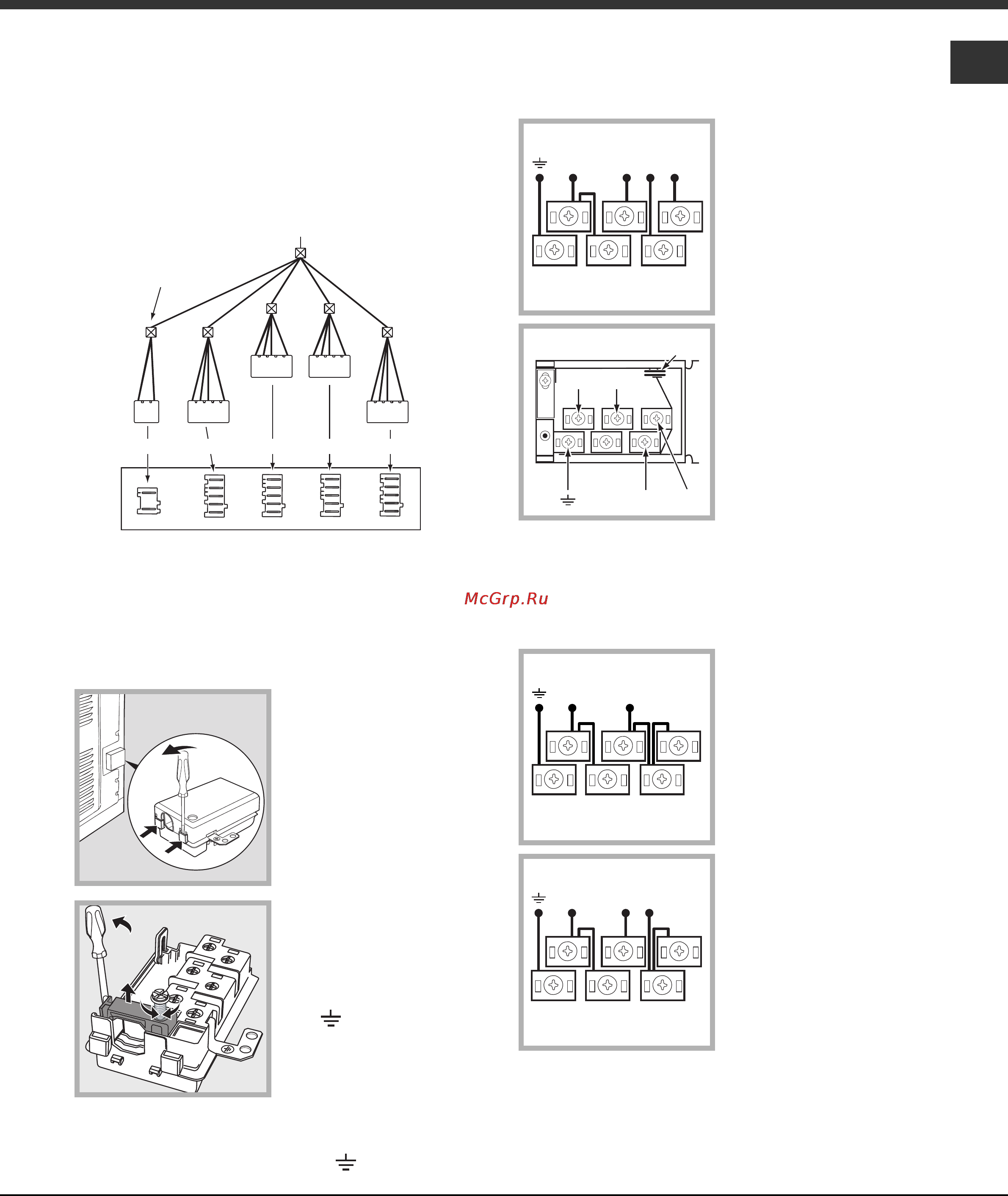

Elektroanschluss
Der Anschluss an das Stromnetz ist am Herd
vorzunehmen, der werkseitig für den Betrieb mit
Wechselstrom zu der auf dem Typenschild (siehe
nachfolgende Seite) angegebenen Spannung und
Frequenz ausgelegt ist.
Das Kochfeld wird mittels eines geeigneten Verbinders
an den Herd angeschlossen.
EINBAU-KOCHFELD
EINBAUHERD
WEISS ROT GELBBLAU GRÜN
Nur bei
einigen
Modellen
Bringen Sie den metallenen Schutz nach Anschluss
des Kochfeldes wieder an. Im Falle eines Ausbaus
des Kochfeldes muss der rote Originalstöpsel wieder
auf den roten Verbinder aufgesetzt werden.
Anschluss des Netzkabels
1. Öffnen Sie das
Klemmengehäuse,
indem Sie unter
Zuhilfenahme eines
Schraubenziehers die
seitlichen Zungen des
Klemmengehäusedeckels
anheben. Ziehen Sie den
Deckel ab (siehe
Abbildung).
2. Schrauben Sie die
Schraube der
Kabelklemme aus und
drücken Sie sie durch
Einwirken auf den
Schraubenzieher heraus.
3. Schrauben Sie die
Schrauben der Kontakte
L-N-
aus und
befestigen Sie die
Drähte dann unter
Beachtung der
entsprechenden Farben
unter den
Schraubenköpfen: Blau
(N), Braun (L), Gelb/
Grün (
).
Das Klemmengehäuse ist werkseitig für den
Anschluss an ein 400 V/3-Phasen-Netz voreingestellt
(siehe untenstehende Abbildung).
400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
Sollte die Hausanlage andere Eigenschaften
aufweisen (siehe untenstehende Abbildung), sind
beim Elektroanschluss die im Gehäuse P
untergebrachten Brücken zu verwenden.
230V ~H05RR-F 3x4
CEI-UNEL 35363
400V 2N~H05RR-F 4x4
CEI-UNEL 35363
3. Befestigen Sie das Zuleitungskabel in der
entsprechenden Kabelklemme.
4. Schließen Sie den Deckel des Klemmengehäuses.
NL1L3L2
1
3
2
4
5
N
L2
L1
L3
P
NL
1
3
2
4
5
NL1L2
1
3
2
4
5
