2.4 Collegamento bruciatore
Il bruciatore è dotato di tubi flessibili e filtro per il collegamento alla linea di alimentazione a gasolio. Far fuoriuscire i tubi
flessibili dalla parete posteriore ed installare il filtro come indicato in fig. 17.

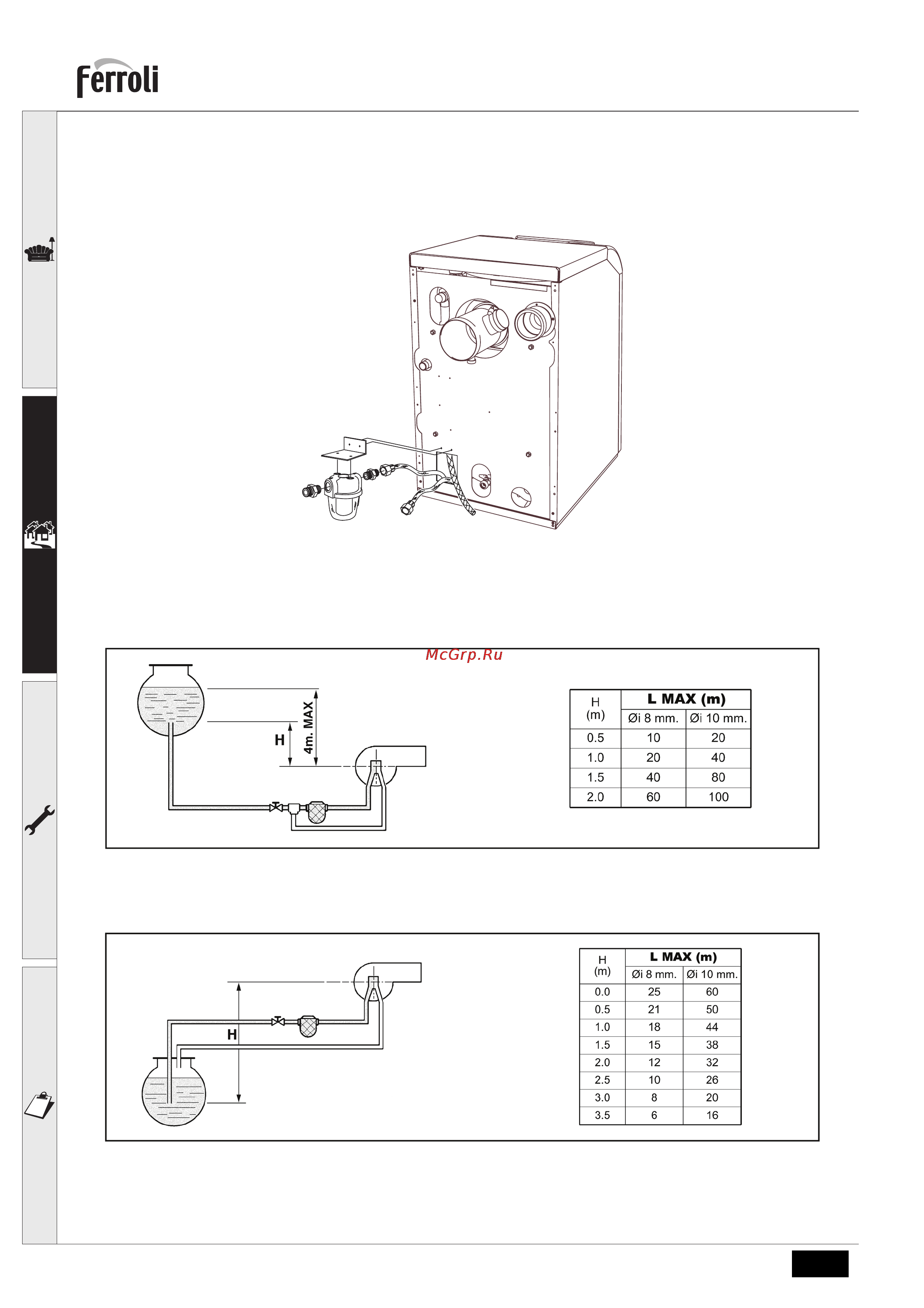

fig. 17 - Installazione filtro combustibile
Il circuito di alimentazione gasolio deve essere realizzato secondo uno degli schemi seguenti, non superando le lun-
ghezze di tubazioni (LMAX) riportate in tabella.
fig. 18 - Alimentazione per gravità
fig. 19 - Alimentazione per aspirazione
