ATLAS D SI UNIT
16 IT
cod. 3540H930 - 06/2007 (Rev. 00)
Tabella. 3
Regolazione pressione pompa
La pressione della pompa viene tarata in fabbrica per un funzionamento ottimale e di norma non dovrebbe essere mo-
dificata. Se tuttavia, per particolari esigenze fosse necessario regolare una pressione diversa, una volta applicato il ma-
nometro ed acceso il bruciatore, agire sulla vite di regolazione "6" indicata in fig. 24. Si raccomanda di rimanere
comunque entro il range 10 - 14 bar.

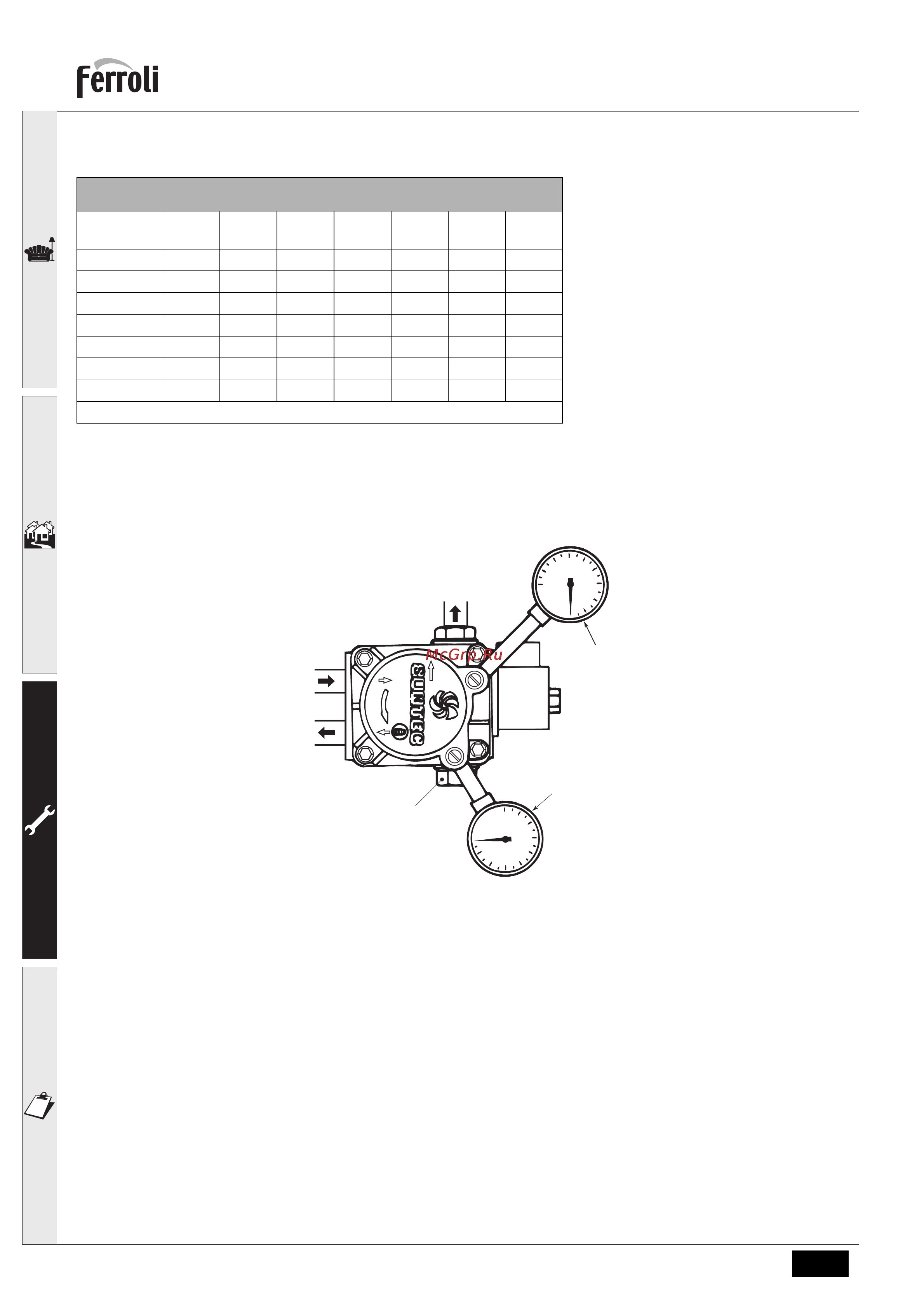

fig. 24 - Pompa
1 - Entrata (aspirazione)
2 - Ritorno con grano di by-pass interno
3 - Uscita all'ugello
4 - Attacco manometro pressione
5 - Attacco vacuometro
6 - Vite di regolazione
Pressione pompa kg/cm
2
UGELLO
G.P.H.
8 9 10 11 12 13 14
0.40 1.36 1.44 1.52 1.59 1.67 1.73 1.80
0.50 1.70 1.80 1.90 1.99 2.08 2.17 2.25
0.60 2.04 2.16 2.28 2.39 2.50 2.60 2.70
0.65 2.21 2.34 2.47 2.59 2.71 2.82 2.92
0.75 2.55 2.70 2.85 2.99 3.12 3.25 3.37
0.85 2.89 3.06 3.23 3.39 3.54 3.68 3.82
1.00 3.40 3.61 3.80
Portata all’uscita dell’ugello in kg/h
m h
2
O
PV
1
2
3
6
5
4
