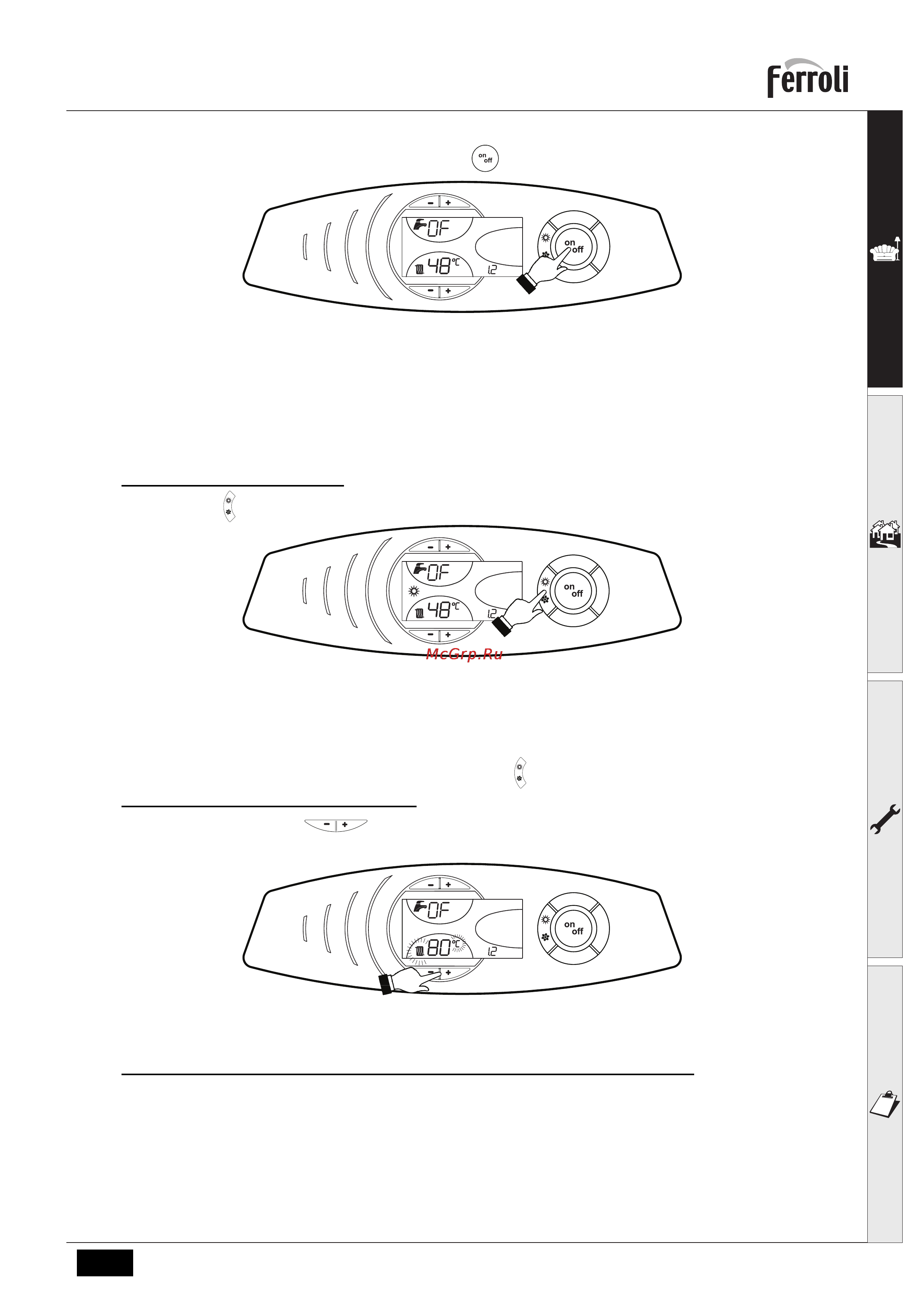

ATLAS D SI UNIT
7IT
cod. 3540H930 - 06/2007 (Rev. 00)
Per riaccendere la caldaia, premere nuovamente il tasto (part. 9 fig. 1) per 1 secondo.
fig. 8
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua calda sanitaria o vi sia una ri-
chiesta al termostato ambiente.
1.4 Regolazioni
Commutazione Estate/Inverno
Premere il tasto (part. 6 - fig. 1) per 1 secondo.
fig. 9
Il display attiva il simbolo Estate (part. 27 - fig. 1): la caldaia erogherà solo acqua sanitaria. Rimane attivo il sistema
antigelo.
Per disattivare la modalità Estate, premere nuovamente il tasto (part. 6 - fig. 1) per 1 secondo.
Regolazione temperatura riscaldamento
Agire sui tasti riscaldamento (part. 3 e 4 - fig. 1) per variare la temperatura da un minimo di 30 °C ad un
massimo di 90 °C; si consiglia comunque di non far funzionare la caldaia al di sotto dei 45 °C.
fig. 10
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali. Nel caso non sia presente il
termostato ambiente la caldaia provvede a mantenere l’impianto alla temperatura di setpoint mandata impianto impo-
stata.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
