ATLAS D SI UNIT
23IT
cod. 3540H930 - 06/2007 (Rev. 00)
4. Caratteristiche e dati tecnici

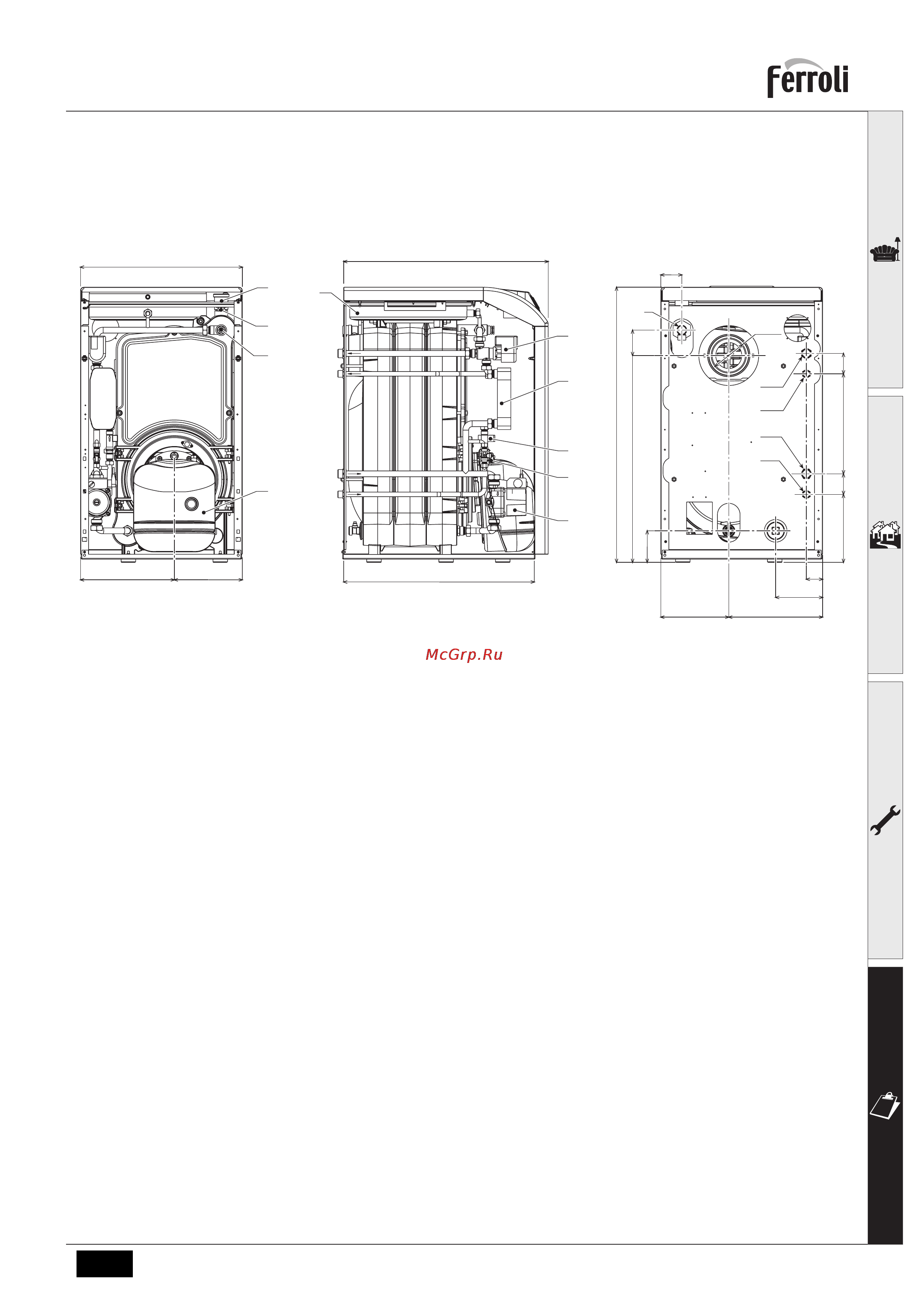

4.1 Dimensioni, attacchi e componenti principali
fig. 31
10 = Mandata impianto
11 = Ritorno impianto
14 = Valvola di sicurezza
32 = Circolatore riscaldamento
34 = Sensore temperatura riscaldamento
36 = sfiato aria automatico
38 = Flussostato
56 = Vaso di espansione
74 = Rubinetto di riempimento impianto
95 = Valvola deviatrice
194 =Scambiatore sanitario
209 =Uscita acqua calda sanitaria
210 =Entrata acqua fredda sanitaria
255 =Scarico acqua impianto
294 =Sensore di pressione impianto riscaldamento
295 =Bruciatore
500
290
210
632
589
210
290
145
50
850
78.5
639
210
63.5
309 63
97.5
65
Ø100
36
294
34
295
95
194
38
74
32
56
14
10
209
11
210
