ATLAS D SI UNIT
17IT
cod. 3540H930 - 06/2007 (Rev. 00)

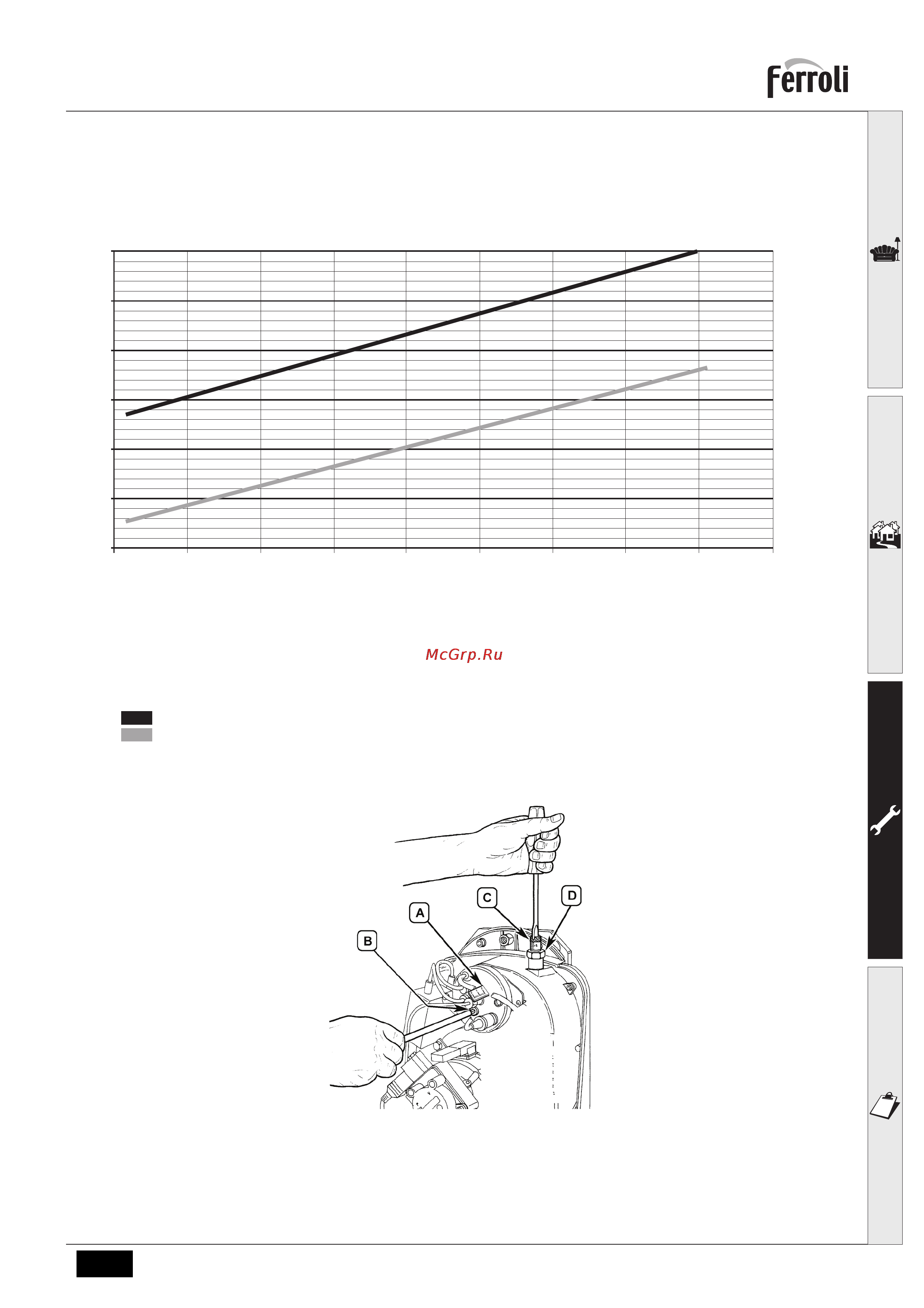

Testa e serranda aria
Regolare la testa e la portata aria in funzione della potenza del bruciatore come indicato nella fig. 25
Ruotare in senso orario o antiorario la vite di regolazione della testa B (fig. 26) fino a che la tacca incisa sull'asta A
(fig. 26) coincida con l'indice richiesto.
fig. 25 - Grafico regolazioni bruciatore SUN G6 R
A Potenza
B Indice regolazione
C Portata gasolio
“L“ testa (mm)
Aria
Per la regolazione della portata aria, agire sulla vite C (fig. 26) dopo aver allentato il dado D. Al termine della regolazione
serrare il dado D.
fig. 26 - Regolazione bruciatore
Posizione elettrodi - deflettore
30
25
20
15
10
5
0
B
15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0 55.0 60.0
A (kW)
1,26 1,69 2,11 2,53 2,95 3,37 3,79 4,22 4,64 5,06
C (kg/h)
