ATLAS D SI UNIT

20 IT

cod. 3540H930 - 06/2007 (Rev. 00)

3.3 Manutenzione

Controllo periodico

Per mantenere nel tempo il corretto funzionamento dell’apparecchio, è necessario far eseguire da personale qualificato

un controllo annuale che preveda le seguenti verifiche:

• I dispositivi di comando e di sicurezza devono funzionare correttamente.

• Il circuito di evacuazione fumi deve essere in perfetta efficienza.

• Controllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del combustibile.

• Effettuare la pulizia del filtro di linea di aspirazione del combustibile.

• Rilevare il corretto consumo di combustibile

• Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sul disco di turbolenza.

• Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, quindi effettuare un'analisi della combustione

verificando:

- Le corrette tarature di tutti gli elementi indicati nel presente manuale

- Temperature dei fumi al camino

- Contenuto della percentuale di CO

• I condotti ed il terminale aria-fumi devono essere liberi da ostacoli e non presentare perdite

• Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per l’eventuale pulizia non usare pro-

dotti chimici o spazzole di acciaio.

• Gli impianti combustibile e acqua devono essere a tenuta.

• La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso contrario riportarla a questo valore.

• La pompa di circolazione non deve essere bloccata.

• Il vaso d’espansione deve essere carico.

L’eventuale pulizia del mantello, del cruscotto e delle parti estetiche della caldaia può essere eseguita con un

panno morbido e umido eventualmente imbevuto con acqua saponata. Tutti i detersivi abrasivi e i solventi

sono da evitare.

Pulizia della caldaia

1. Togliere l’alimentazione elettrica alla caldaia.

2. Togliere il pannello anteriore superiore e quello inferiore.

3. Aprire la porta svitando i relativi pomelli.

4. Pulire l’interno della caldaia e tutto il percorso dei fumi di scarico, tramite uno scovolo o con aria compressa.

5. Richiudere infine la porta, fissandola con il relativo pomello.

Per la pulizia del bruciatore, consultare le istruzioni della Ditta Costruttrice.

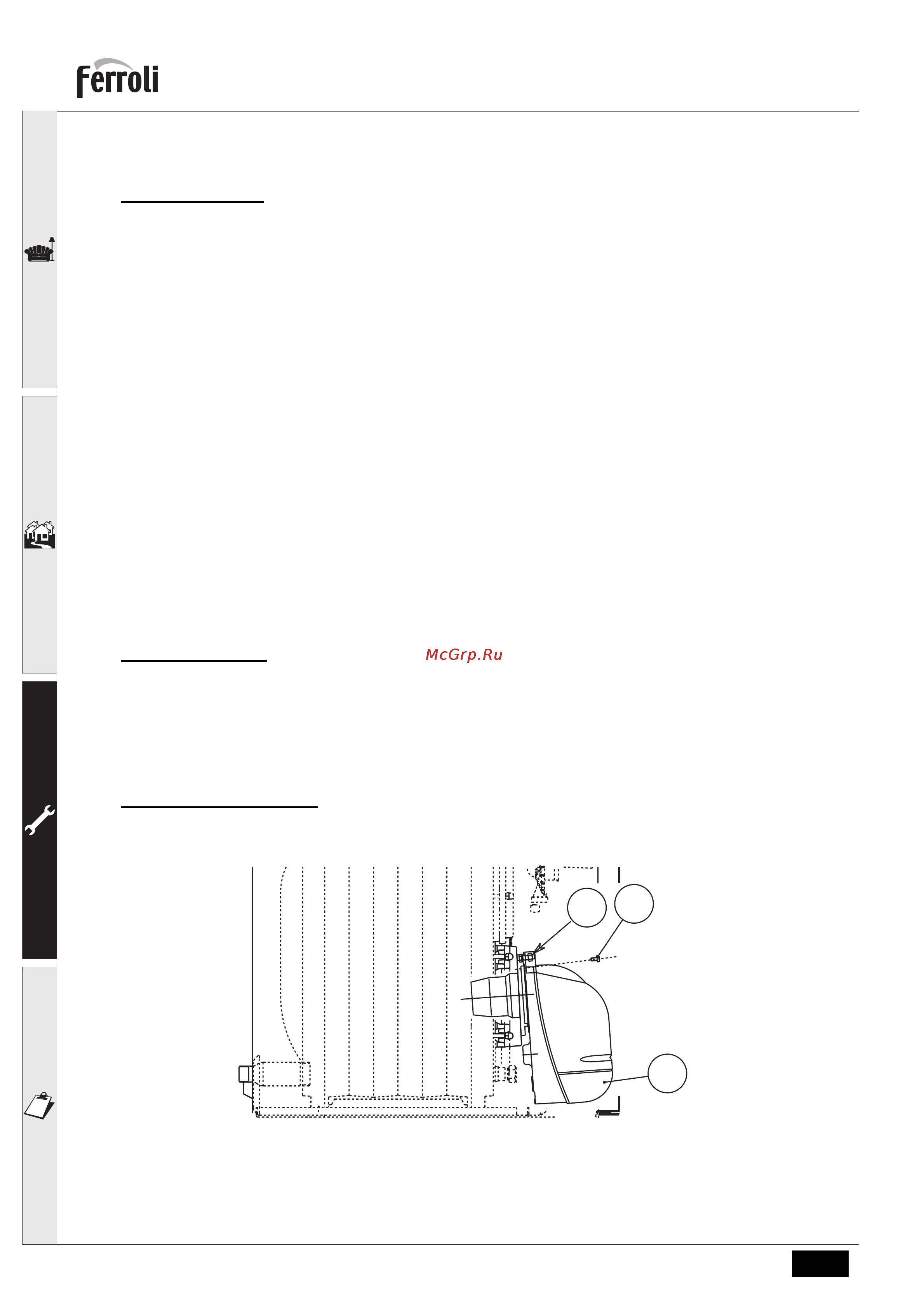

Smontaggio del bruciatore

• Togliere il cofano (B) svitando la vite (A) in questo modo si rendono accessibili tutti gli accessori.

• Svitare il dado (C) e posizionare il bruciatore in modo da accendere all'ugello.

fig. 30 - Smontaggio bruciatore
