ATLAS D SI UNIT
14 IT
cod. 3540H930 - 06/2007 (Rev. 00)
Termostato ambiente (opzional)
B
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI PULITI. COLLEGANDO 230 V.
AI MORSETTI DEL TERMOSTATO AMBIENTE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELET-
TRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di questi dispositivi dai loro contatti di
interruzione. La loro alimentazione deve essere effettuata tramite collegamento diretto dalla rete o tramite pile,
a seconda del tipo di dispositivo.

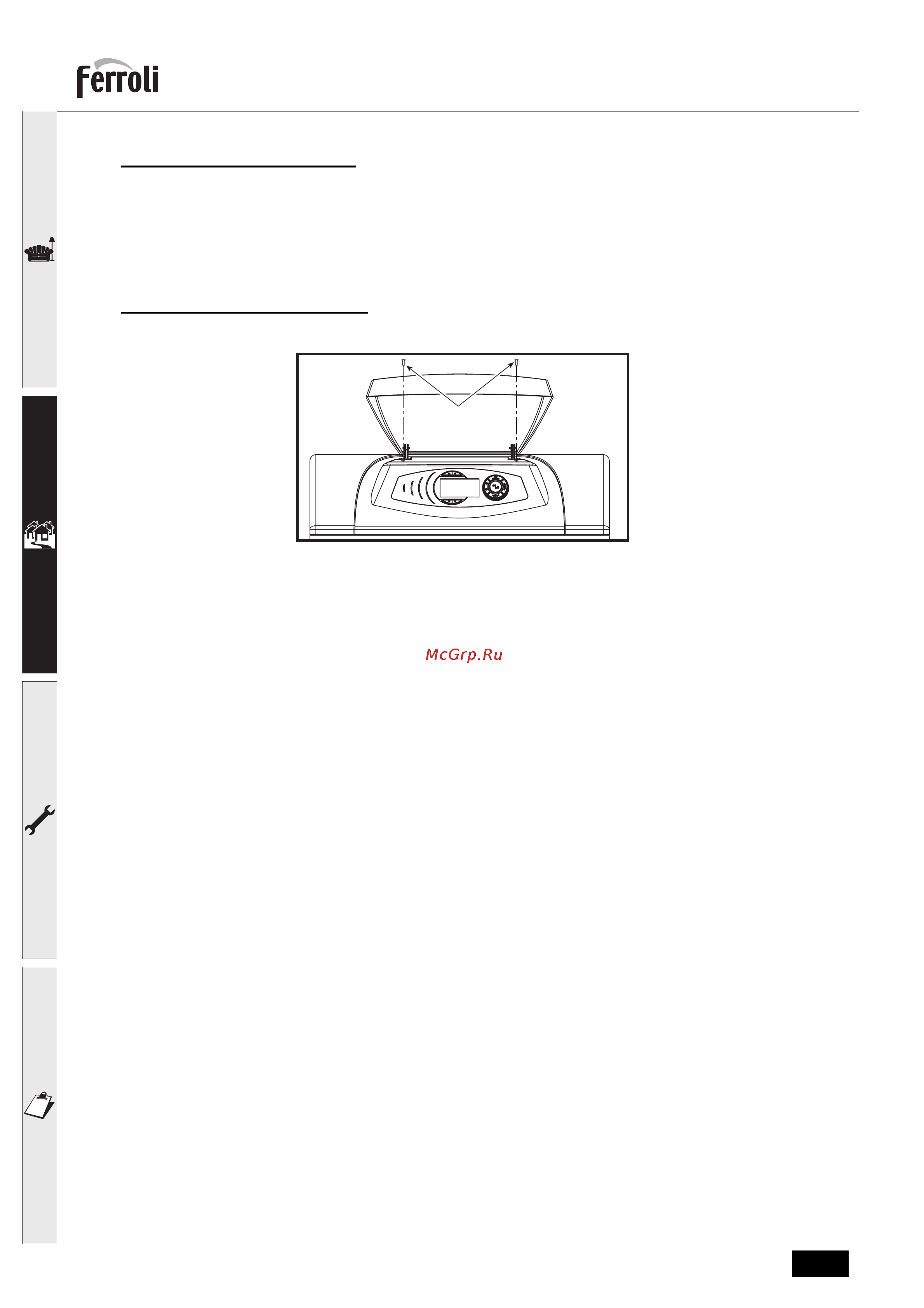

Accesso alla morsettiera elettrica
Svitare le due viti “A” poste sulla parte superiore del cruscotto e rimuovere lo sportelliino.
fig. 22 - Accesso alla morsettiera
2.6 Collegamento alla canna fumaria
L’apparrecchio deve essere collegato ad una canna fumaria progettata e costruita nel rispetto delle norme vigenti. Il
condotto tra caldaia e canna fumaria deve essere di materiale adatto allo scopo, resistente cioè alla temperatura ed alla
corrosione. Nei punti di giunzione si raccomanda di curare la tenuta e di isolare termicamente tutto il condotto tra caldaia
e camino, per evitare la formazione di condensa.
A
