ATLAS D SI UNIT
13IT
cod. 3540H930 - 06/2007 (Rev. 00)

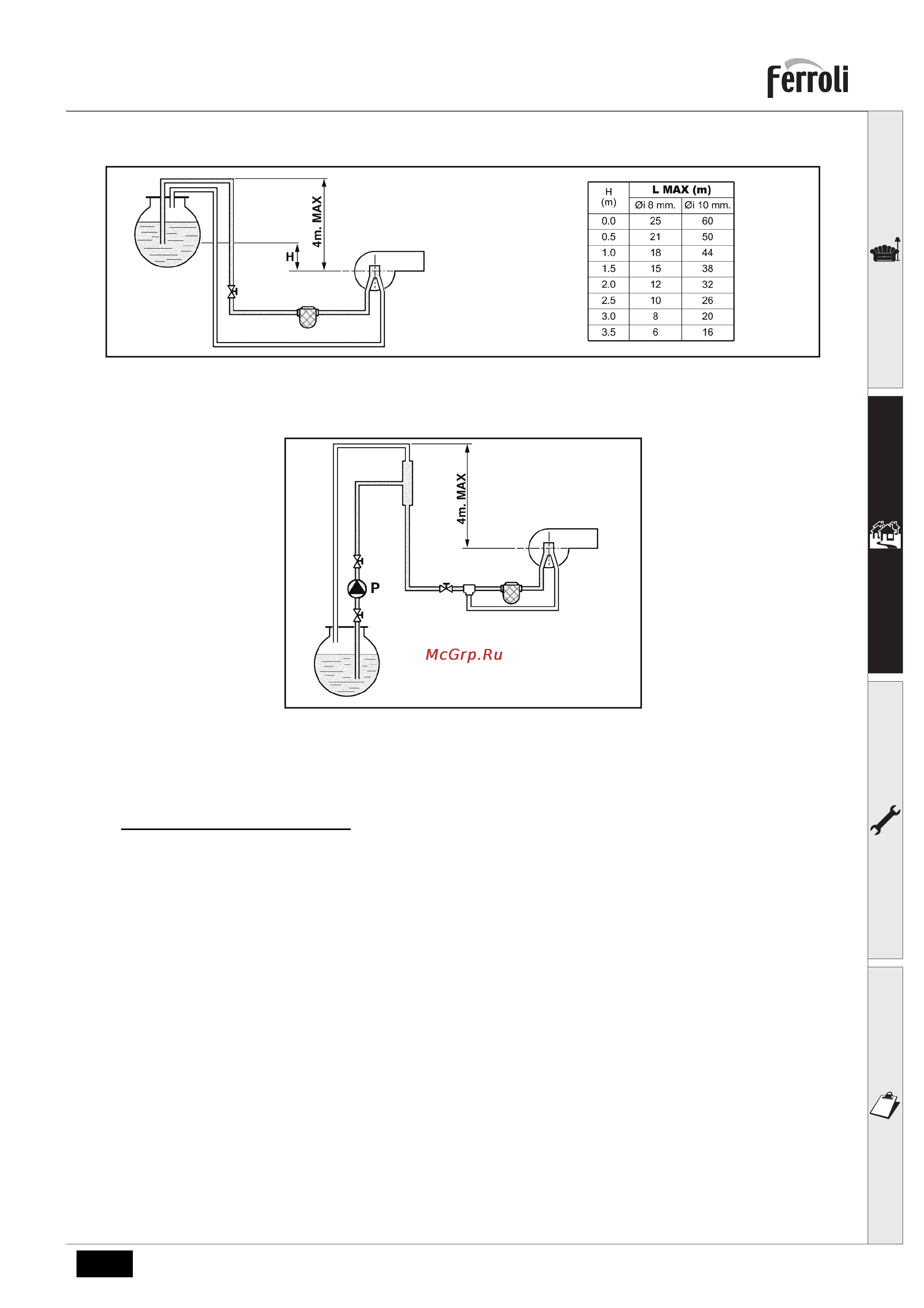

fig. 20 - Alimentazione a sifone
fig. 21 - Alimentazione ad anello
2.5 Collegamenti elettrici
Collegamento alla rete elettrica
B
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un
efficace impianto di messa a terra eseguito come previsto dalle vigenti norme di sicurezza. Far verificare da
personale professionalmente qualificato l’efficienza e l’adeguatezza dell’impianto di terra, il costruttore non è
responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto. Far verificare inoltre
che l’impianto elettrico sia adeguato alla potenza massima assorbita dall’apparecchio, indicata in targhetta
dati caldaia.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di tipo "Y" sprovvisto di spina. I collegamenti
alla rete devono essere eseguiti con allacciamento fisso e dotati di un interruttore bipolare i cui contatti abbiano una
apertura di almeno 3 mm, interponendo fusibili da 3A max tra caldaia e linea. E’ importante rispettare le polarità (LINEA:
cavo marrone / NEUTRO: cavo blu / TERRA: cavo giallo-verde) negli allacciamenti alla linea elettrica. In fase di instal-
lazione o sostituzione del cavo di alimentazione, il conduttore di terra deve essere lasciato 2 cm più lungo degli altri.
B
II cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente. In caso di danneggiamento
del cavo, spegnere l’apparecchio e, per la sua sostituzione, rivolgersi esclusivamente a personale professio-
nalmente qualificato. In caso di sostituzione del cavo elettrico di alimentazione, utilizzare esclusivamente cavo
“HAR H05 VV-F” 3x0,75 mm2 con diametro esterno massimo di 8 mm.
