ATLAS D SI UNIT
4 IT
cod. 3540H930 - 06/2007 (Rev. 00)
1. Istruzioni d’uso
1.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto una caldaia FERROLI di concezione avanzata, tecnologia d’avanguardia, elevata affida-
bilità e qualità costruttiva. La preghiamo di leggere attentamente il presente manuale perchè fornisce importanti indica-
zioni riguardanti la sicurezza di installazione, uso e manutenzione.
ATLAS D SI UNIT è un generatore di calore ad alto rendimento, per la produzione di acqua calda sanitaria e per il ri-
scaldamento, dotato di bruciatore soffiato a gasolio. Il corpo caldaia è costituito da elementi in ghisa, assemblati con
biconi e tiranti in acciaio. Il sistema di controllo è a microprocessore con interfaccia digitale con funzionalità avanzate
di termoregolazione.
1.2 Pannello comandi

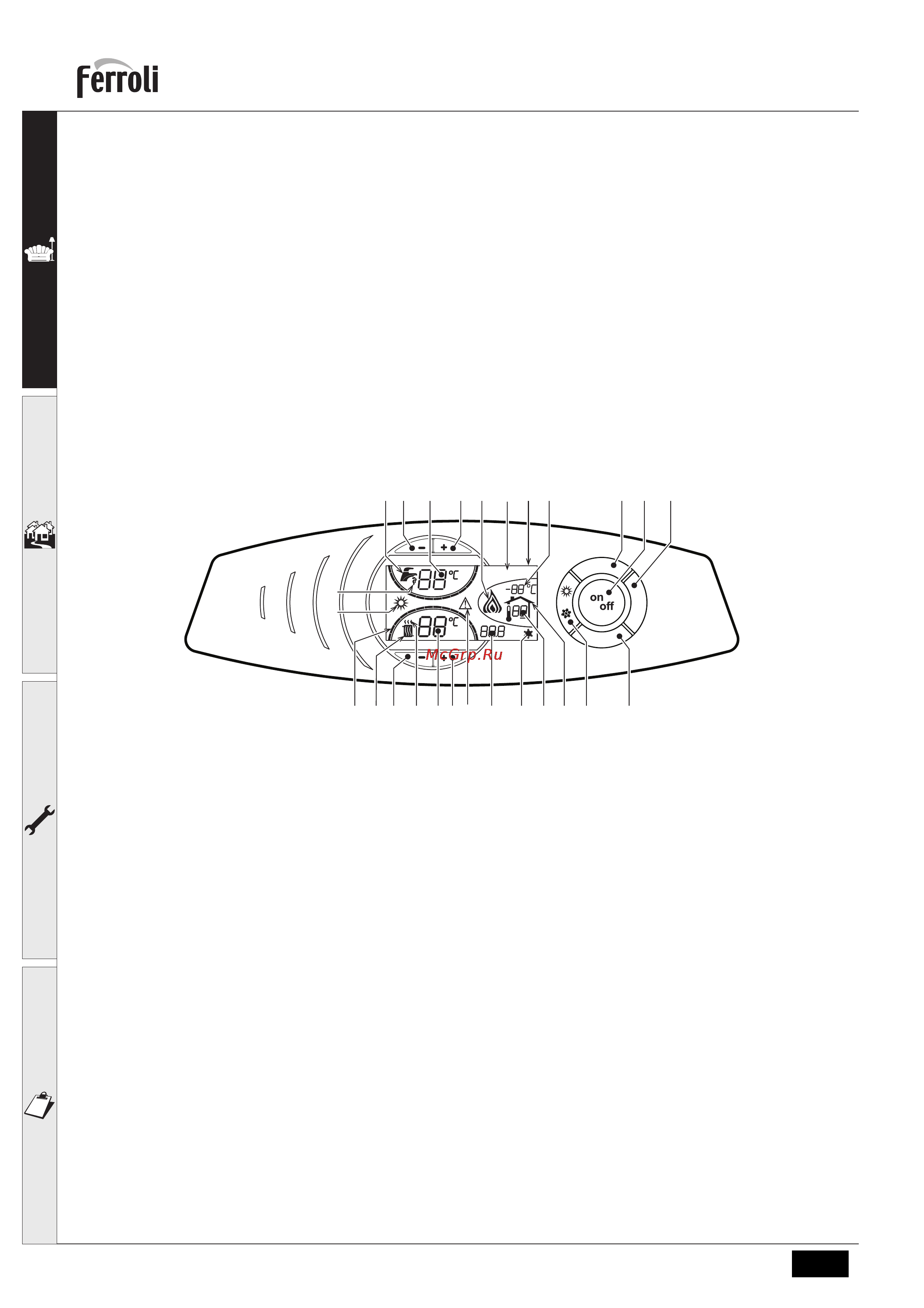

fig. 1 - Pannello di controllo
Legenda
1 = NON USATO
2 = NON USATO
3 = Tasto decremento impostazione temperatura
impianto riscaldamento
4 = Tasto incremento impostazione temperatura im-
pianto riscaldamento
5 = Display
6 = Tasto selezione modalità Estate / Inverno
7 = Tasto selezione modalità Economy / Comfort
8 = Tasto Ripristino
9 = Tasto accensione / spegnimento apparecchio
10 = Tasto menù "Temperatura Scorrevole"
12 = Simbolo acqua calda sanitaria
13 = Indicazione funzionamento sanitario
14 = Indicazione richiesta acqua calda sanitaria
15 = Indicazione modalità Eco (Economy) o Comfort
16 = Temperatura sensore esterno (con sonda ester-
na opzionale)
17 = Compare collegando la Sonda esterna o il Cro-
nocomando Remoto (opzionali)
18 = Temperatura ambiente (con Cronocomando Re-
moto opzionale)
19 = Indicazione bruciatore acceso
20 = Indicazione funzionamento antigelo
21 = Indicazione pressione impianto riscaldamento
22 = Indicazione Anomalia
23 = Impostazione / temperatura mandata riscalda-
mento
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura man-
data riscaldamento impostata
27 = Indicazione modalità Estate
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5791021
8643
12 14
13
15 16
17182021222325
2426
27
19
