ATLAS D SI UNIT
19IT
cod. 3540H930 - 06/2007 (Rev. 00)
Alla chiusura della linea termostatica il motore del bruciatore si mette in rotazione insieme con la pompa: il gasolio aspi-
rato viene totalmente inviato verso il ritorno. Sono in funzione anche il ventilatore del bruciatore ed il trasformatore d'ac-
censione per cui si effettuano le fasi di:
• preventilazione del focolare.
• prelavaggio di una parte del circuito gasolio.
• preaccensione, con scarica fra le punte degli elettrodi.
b
Alla fine del prelavaggio l'apparecchiatura apre la valvola elettromagnetica: il gasolio giunge all'ugello, dal quale esce
finemente polverizzato.
Il contatto con la scarica, presente fra le punte degli elettrodi, determina la formazione della fiamma.
Contemporaneamente inizia il tempo di sicurezza.
Ciclo dell’apparecchiatura

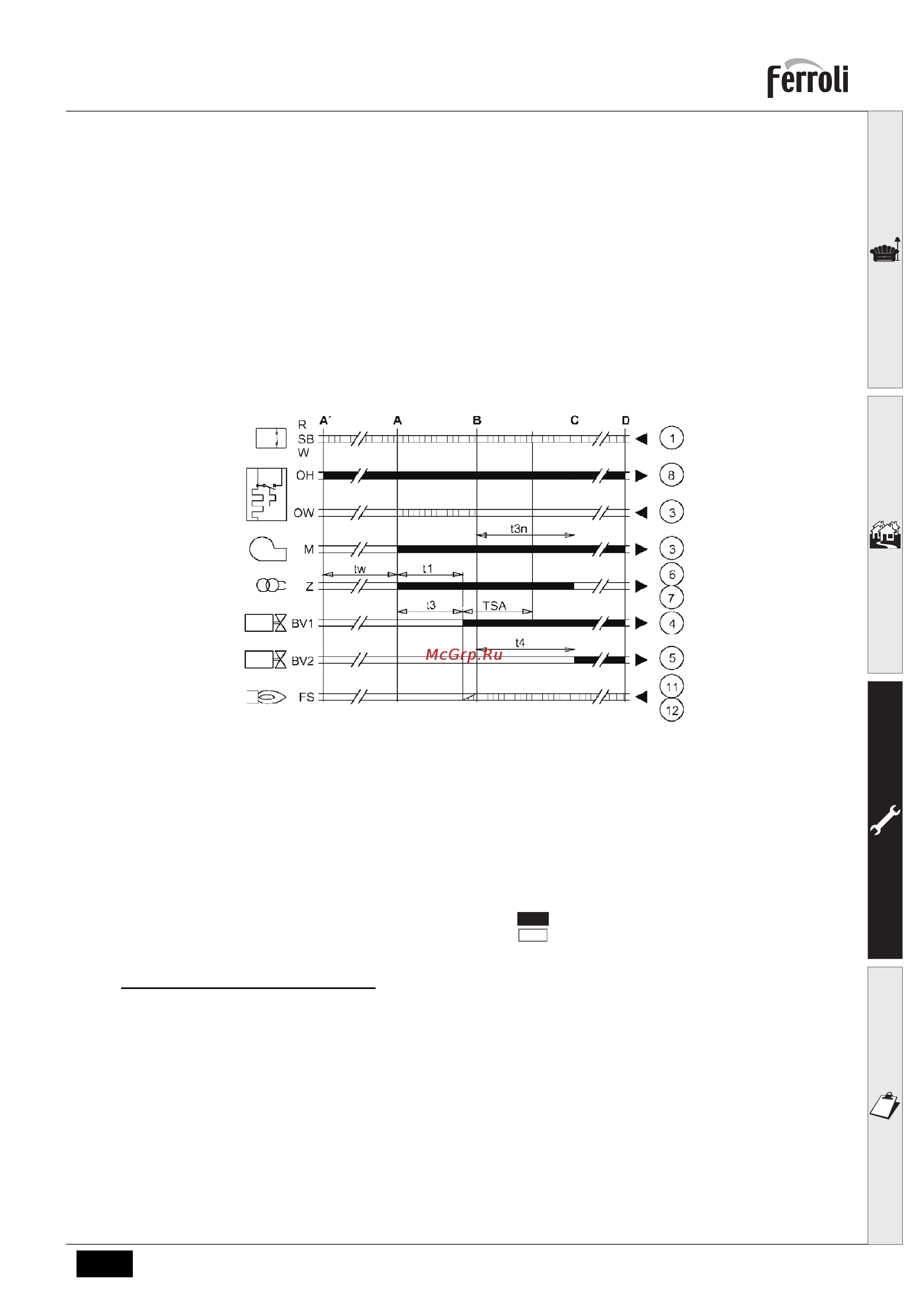

fig. 29 - Ciclo dell’apparecchiatura
BV... Valvola elettromagnetica
OH Preriscaldatore di gasolio
FS Fotoresistenza
R-SB-WTermostati/pressostati
M Motore bruciatore
OW Contatto di consenso al funzionamento
Z Trasformatore d'accensione
t1 Tempo di preventilazione
t3 Tempo di preaccensione
t3n Tempo di postaccensione
t4 Intervallo «BV1-BV2»
TSA Tempo di sicurezza
A’ Inizio avviamento con preriscaldatore
A Inizio avviamento senza preriscaldatore
B Presenza fiamma
C Funzionamento normale
D Arresto di regolazione «R»
Segnali di uscita dall'apparecchio
Segnali necessari in ingresso
Verifiche durante il funzionamento
• Accendere l’apparecchio come descritto nella sez. 1.3.
• Assicurarsi della tenuta del circuito del combustibile e degli impianti acqua.
• Controllare l’efficienza del camino e condotti aria-fumi durante il funzionamento della caldaia.
• Controllare che la circolazione dell’acqua, tra caldaia ed impianti, avvenga correttamente.
• Verificare la buona accensione della caldaia, effettuando diverse prove di accensione e spegnimento, per mezzo
del termostato ambiente o del comando remoto.
• Verificare che la porta bruciatore e camera fumo siano a tenuta.
• Verificare che il bruciatore funzioni correttamente.
• Effettuare una analisi della combustione (con caldaia in stabilità) e verificare che il contenuto di CO
2
nei fumi sia
compreso tra 11% e 12%.
• Verificare la corretta programmazione dei parametri ed eseguire le eventuali personalizzazioni richieste (curva di
compensazione, potenza, temperature, ecc.).
