Действия

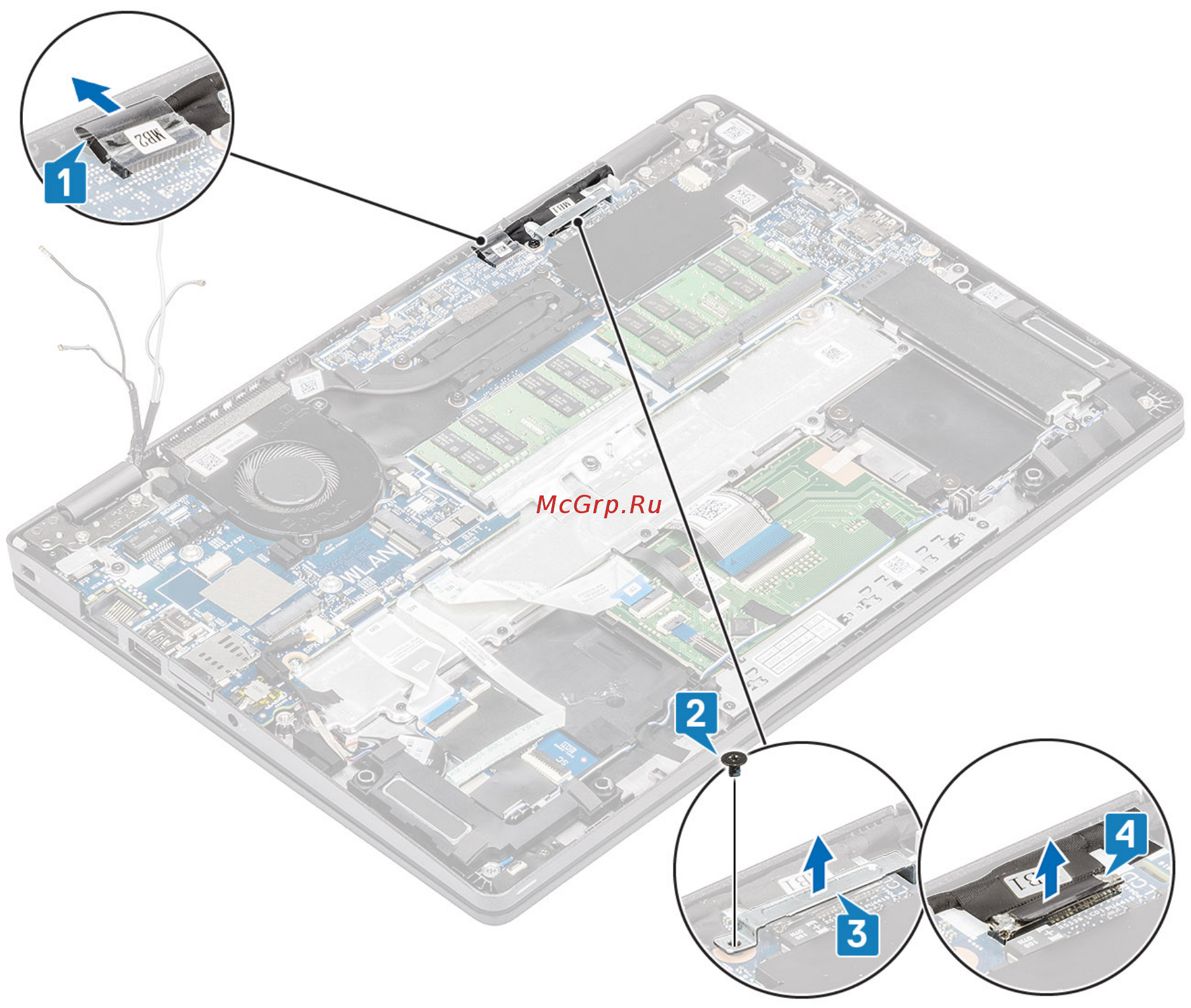

1. Отклейте клейкую ленту и отсоедините кабель от разъема на системной плате [1].
2. Выверните один винт (M2x4), которым кронштейн кабеля eDP крепится к системной плате [2].
3. Приподнимите и снимите кронштейн кабеля eDP с системной платы [3].
4. Отсоедините и отведите кабель eDP [4].
5. Откройте крышку дисплея в сборе на 180 градусов, переверните корпус, затем поставьте корпус на ровную поверхность.
Разборка и сборка 79
